Cambi utensile

E125LP

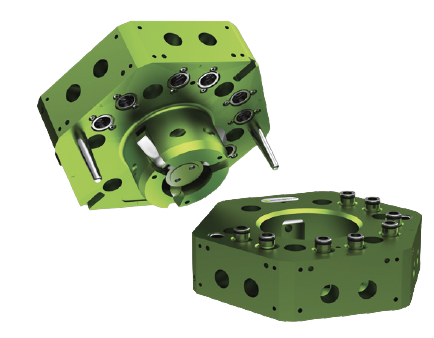

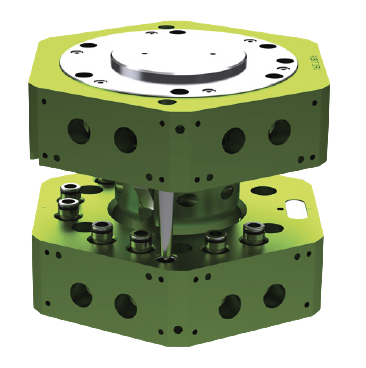

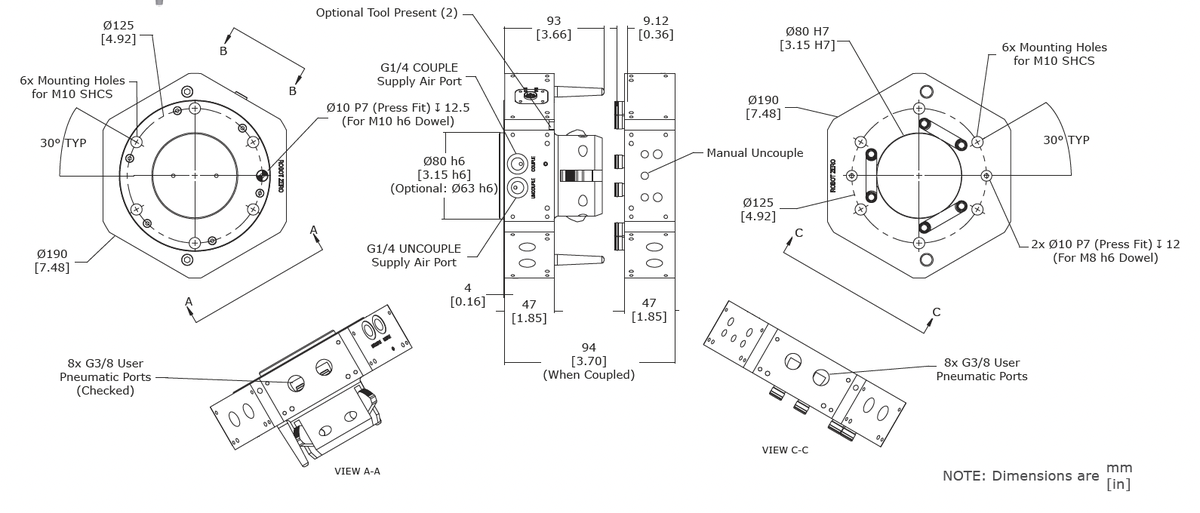

ER125LP/ET125LP è un sistema di cambio utensili profilo ribassato a profilo ribassato per la sostituzione al volo degli utensili robotici di fine braccio (EOAT). Carico utile nominale a 225 kg.

Modelli

ER125LP/ET125LP è un sistema di cambio utensili profilo ribassato a profilo ribassato per la sostituzione al volo degli utensili robotici di fine braccio (EOAT). Carico utile nominale a 225 kg.

Vantaggi

  • Corpo in lega di alluminio ad alta resistenza

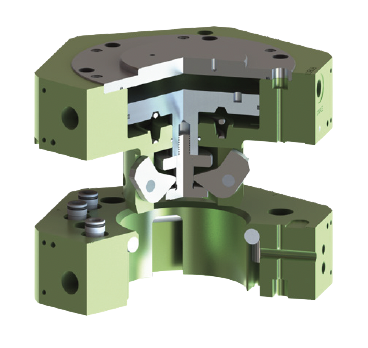

  • Meccanismo di bloccaggio a camma con garanzia a vita
    • Compensazione dell'usura
    • Autopulizia
    • Ritrazione positiva della camma
  • Rilevamento accoppiamento/disaccoppiamento

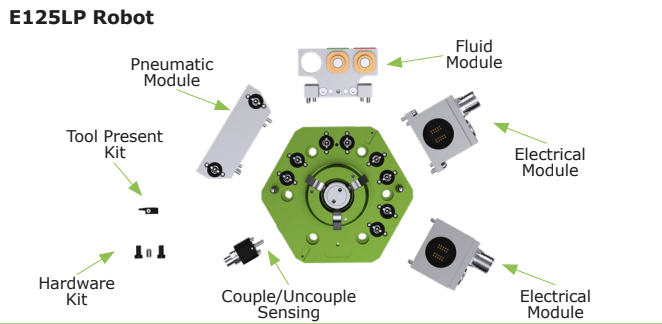

  • Design modulare con moduli funzionali opzionali
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Carico utile nominale Peso Momento operativo (Mx, My) Momento di emergenza (Mx, My) Coppia operativa (Mz) Coppia arresto emergenza (Mz) Forza di trazione Forza di compressione Rot. Ripetibilità Portata Pressione utente
ER125LP-N/A-080-N-0-C0000 Lato robot – senza sensore 225 kg496,04 libbre 3,14 kg6,92 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi 0,92 Cv 0 - 7 bar0,0 - 101,5 psi
ER125LP-PNP-080-N-0-C0000 Lato robot – sensore PNP 225 kg496,04 libbre 3,14 kg6,92 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi 0,92 Cv 0 - 7 bar0,0 - 101,5 psi
ER125LP-PM12-080-N-0-C0000 Lato robot – sensore PM12 225 kg496,04 libbre 3,14 kg6,92 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi 0,92 Cv 0 - 7 bar0,0 - 101,5 psi
ER125LP-N/A-080-N-0-PP-C0000 Lato robot – senza sensore 225 kg496,04 libbre 3,14 kg6,92 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi N/A --
ER125LP-PNP-080-N-0-PP-C0000 Lato robot – sensore PNP 225 kg496,04 libbre 3,14 kg6,92 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi N/A --
ER125LP-PM12-080-N-0-PP-C0000 Lato robot – sensore PM12 225 kg496,04 libbre 3,14 kg6,92 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi N/A --
ET125LP-000-N-C0000 Lato utensile 225 kg496,04 libbre 2,29 kg5,05 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi 0,92 Cv 0 - 7 bar0,0 - 101,5 psi
ET125LP-000-N-PP-C0000 Lato utensile 225 kg496,04 libbre 2,29 kg5,05 libbre 1737 Nm15.373,8 in-lb 2875 Nm25.445,9 in-lb 2020 Nm17.878,5 in-lb 3953 Nm34.987,0 in-lb 15750 N3540,8 lbf 49370 N11098,9 lbf ±0,01 gradi N/A --
ER125LP-N/A-080-N-0-C0000

Lato robot – senza sensore

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
3,14 kg6,92 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
0,92 Cv
Pressione utente
0 - 7 bar0,0 - 101,5 psi
ER125LP-PNP-080-N-0-C0000

Lato robot – sensore PNP

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
3,14 kg6,92 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
0,92 Cv
Pressione utente
0 - 7 bar0,0 - 101,5 psi
ER125LP-PM12-080-N-0-C0000

Lato robot – sensore PM12

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
3,14 kg6,92 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
0,92 Cv
Pressione utente
0 - 7 bar0,0 - 101,5 psi
ER125LP-N/A-080-N-0-PP-C0000

Lato robot – senza sensore

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
3,14 kg6,92 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
N/A
Pressione utente
--
ER125LP-PNP-080-N-0-PP-C0000

Lato robot – sensore PNP

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
3,14 kg6,92 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
N/A
Pressione utente
--
ER125LP-PM12-080-N-0-PP-C0000

Lato robot – sensore PM12

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
3,14 kg6,92 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
N/A
Pressione utente
--
ET125LP-000-N-C0000

Lato utensile

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
2,29 kg5,05 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
0,92 Cv
Pressione utente
0 - 7 bar0,0 - 101,5 psi
ET125LP-000-N-PP-C0000

Lato utensile

Datasheet
Disegno 2D
Modello 3D
Carico utile nominale
225 kg496,04 libbre
Peso
2,29 kg5,05 libbre
Momento operativo (Mx, My)
1737 Nm15.373,8 in-lb
Momento di emergenza (Mx, My)
2875 Nm25.445,9 in-lb
Coppia operativa (Mz)
2020 Nm17.878,5 in-lb
Coppia arresto emergenza (Mz)
3953 Nm34.987,0 in-lb
Forza di trazione
15750 N3540,8 lbf
Forza di compressione
49370 N11098,9 lbf
Rot. Ripetibilità
±0,01 gradi
Portata
N/A
Pressione utente
--

Pressione d'esercizio 5 - 7 bar Temperatura ambiente 5 - 60 °C Emissioni sonore (pressione sonora) ≤ 70 dB(A) in ogni direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Prodotti correlati

Cambi utensile
E80

ER80/ET100 è un sistema di cambio utensili automatico per la sostituzione al volo degli utensili robotizzati (EOAT). Carico utile nominale a 90 kg.
Cambi utensile
E100

ER100/ET100 è un sistema di cambio utensili automatico per la sostituzione al volo degli utensili robotici di estremità del braccio (EOAT). Carico utile nominale a 120 kg.

Design

I giunti automatici EFFECTO XCHANGE® Cambi utensile sono progettati con un meccanismo di accoppiamento a camma. Questo design è autopulente e compensa l'usura. Gli schemi di foratura standard ISO consentono il montaggio diretto senza necessità di adattatori personalizzati. La manutenzione è semplice e richiede solo la lubrificazione dei perni e dei tasselli.

XCHANGE® è coperto da una garanzia leader del settore di 8 milioni di cicli o 20 anni, a seconda di quale delle due condizioni si verifichi per prima.

Download

Modello e Descrizione Datasheet Disegno 2D Modello 3D
ER125LP-N/A-080-N-0-C0000 Lato robot – senza sensore
ER125LP-PNP-080-N-0-C0000 Lato robot – sensore PNP
ER125LP-PM12-080-N-0-C0000 Lato robot – sensore PM12
ER125LP-N/A-080-N-0-PP-C0000 Lato robot – senza sensore
ER125LP-PNP-080-N-0-PP-C0000 Lato robot – sensore PNP
ER125LP-PM12-080-N-0-PP-C0000 Lato robot – sensore PM12
ET125LP-000-N-C0000 Lato utensile
ET125LP-000-N-PP-C0000 Lato utensile
ER125LP-N/A-080-N-0-C0000

Lato robot – senza sensore

Datasheet
Disegno 2D
Modello 3D
ER125LP-PNP-080-N-0-C0000

Lato robot – sensore PNP

Datasheet
Disegno 2D
Modello 3D
ER125LP-PM12-080-N-0-C0000

Lato robot – sensore PM12

Datasheet
Disegno 2D
Modello 3D
ER125LP-N/A-080-N-0-PP-C0000

Lato robot – senza sensore

Datasheet
Disegno 2D
Modello 3D
ER125LP-PNP-080-N-0-PP-C0000

Lato robot – sensore PNP

Datasheet
Disegno 2D
Modello 3D
ER125LP-PM12-080-N-0-PP-C0000

Lato robot – sensore PM12

Datasheet
Disegno 2D
Modello 3D
ET125LP-000-N-C0000

Lato utensile

Datasheet
Disegno 2D
Modello 3D
ET125LP-000-N-PP-C0000

Lato utensile

Datasheet
Disegno 2D
Modello 3D

Moduli e accessori

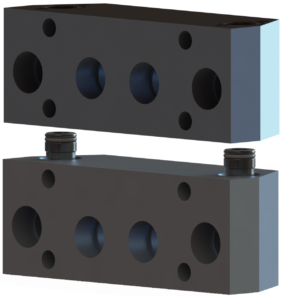

Modulo aria E125LP

Pneumatico E80/100 ed E125LP convogliano Fluido un’operazione di cambio utensile automatico.

Vantaggi

  • Interfaccia con valvola di ritegno sul robot
  • Connessioni aggiuntive per applicazioni che richiedono più dei passaggi pneumatici integrati nel lato Master/Robot e nel lato utensile
    • Consente l'uso di due (2) porte integrate e aggiunge due (2) porte pass-through aggiuntive
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Interfaccia utilizzatore Pressione Interfaccia utente
E125LP-R-04V-3/8BSPP Robot – Pneumatico – E125LP 0,54 kg1,19 libbre 4 0-7 barda 0,0 a 101,5 psi 3/8" BSPP
E125LP-T-04-3/8BSPP Utensile – Pneumatico – E125LP 0,54 kg1,19 libbre 4 0-7 barda 0,0 a 101,5 psi 3/8" BSPP
E125LP-R-03VE-1_4BSPP-B Robot - Fluid – E125LP 0,90 kg1,98 libbre 3 0-7 barda 0,0 a 101,5 psi 1/4" BSPP
E125LP-T-03VE-1_4BSPP-B Utensile - Fluido – E125LP 0,90 kg1,98 libbre 3 0-7 barda 0,0 a 101,5 psi 1/4" BSPP
E125LP-R-04V-3/8BSPP

Robot – Pneumatico – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,54 kg1,19 libbre
Interfaccia utilizzatore
4
Pressione
0-7 barda 0,0 a 101,5 psi
Interfaccia utente
3/8" BSPP
E125LP-T-04-3/8BSPP

Utensile – Pneumatico – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,54 kg1,19 libbre
Interfaccia utilizzatore
4
Pressione
0-7 barda 0,0 a 101,5 psi
Interfaccia utente
3/8" BSPP
E125LP-R-03VE-1_4BSPP-B

Robot - Fluid – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,90 kg1,98 libbre
Interfaccia utilizzatore
3
Pressione
0-7 barda 0,0 a 101,5 psi
Interfaccia utente
1/4" BSPP
E125LP-T-03VE-1_4BSPP-B

Utensile - Fluido – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,90 kg1,98 libbre
Interfaccia utilizzatore
3
Pressione
0-7 barda 0,0 a 101,5 psi
Interfaccia utente
1/4" BSPP

Temperatura di esercizio: 5 - 60 °C (40 - 140 °F) Emissioni acustiche (pressione sonora): ≤ 70 dB(A) in qualsiasi direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Modulo refrigerante E125LP

Questi moduli consentono il passaggio di fluido durante un'operazione di cambio utensile automatico.

Vantaggi

  • Connessione flessibile
  • Interfaccia con valvola/di ritegno sia sul Robot sugli adattatori per utensili
  • Chiara indicazione delle linee di mandata e di ritorno
    • ARIA, ENTRATA ACQUA, USCITA ACQUA
  • Raccordi di prolunga per sigillare connessione del Flusso Fluido
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Interfaccia utilizzatore Pressione Flusso Interfaccia utente
E125LP-R-03VE-1_4BSPP-B Robot - Fluid – E125LP 0,90 kg1,98 libbre 3 0-7 barda 0,0 a 101,5 psi 1/4" BSPP
E125LP-T-03VE-1_4BSPP-B Utensile - Fluido – E125LP 0,90 kg1,98 libbre 3 0-7 barda 0,0 a 101,5 psi 1/4" BSPP
E125LP-R-02VE-1_4BSPP-B Robot - Liquido di raffreddamento – E125LP 0,66 kg1,46 libbre 2 0-7 barda 0,0 a 101,5 psi 1,54 °C1,54 °C 1/4" BSPP
E125LP-T-02VE-1_4BSPP-B Utensile - Liquido di raffreddamento – E125LP 0,66 kg1,46 libbre 2 0-7 barda 0,0 a 101,5 psi 1,54 °C1,54 °C 1/4" BSPP
E125LP-R-03VE-1_4BSPP-B

Robot - Fluid – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,90 kg1,98 libbre
Interfaccia utilizzatore
3
Pressione
0-7 barda 0,0 a 101,5 psi
Interfaccia utente
1/4" BSPP
E125LP-T-03VE-1_4BSPP-B

Utensile - Fluido – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,90 kg1,98 libbre
Interfaccia utilizzatore
3
Pressione
0-7 barda 0,0 a 101,5 psi
Interfaccia utente
1/4" BSPP
E125LP-R-02VE-1_4BSPP-B

Robot - Liquido di raffreddamento – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,66 kg1,46 libbre
Interfaccia utilizzatore
2
Pressione
0-7 barda 0,0 a 101,5 psi
Flusso
1,54 °C1,54 °C
Interfaccia utente
1/4" BSPP
E125LP-T-02VE-1_4BSPP-B

Utensile - Liquido di raffreddamento – E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
0,66 kg1,46 libbre
Interfaccia utilizzatore
2
Pressione
0-7 barda 0,0 a 101,5 psi
Flusso
1,54 °C1,54 °C
Interfaccia utente
1/4" BSPP

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

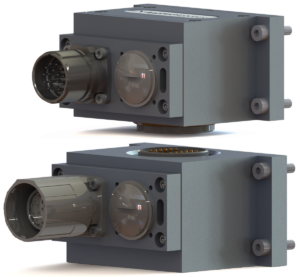

Modulo discreto E125LP

I moduli elettrici trasmettono i segnali durante un'operazione di cambio utensile automatico.

Vantaggi

  • Connessione flessibile
  • Struttura in alluminio per ridurre le interferenze elettromagnetiche (EMI)
  • Profilo ribassato per ridurre al minimo l'altezza dell'effettore terminale
  • Sonde di ricambio per una manutenzione rapida e semplice
  • IP65 quando accoppiato
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Interfaccia utilizzatore Corrente max. Tensione max. Tool ID Segnale C/UC
E125LP-R-D-PG-20.05-00-N Robot - Presa anti-trazione 0,30 kg0,66 libbre Pressacavo (diametro esterno da 6,0 mm a 12,0 mm) 20x. Sezione massima del cavo: 22 AWG 5 A 1000 V N/A No
E125LP-T-D-PG-20.05-00-N Utensile - Serracavo 0,35 kg0,77 libbre Pressacavo (diametro esterno da 6,0 mm a 12,0 mm) 20x. Sezione massima del cavo: 22 AWG 5 A 1000 V No N/A
E125LP-R-D-M23-17.05-00-N Robot - Discreto M23 0,30 kg0,66 libbre 17 PIN, M23 "E" CW 5 A 125 V N/A Facoltativo
E125LP-T-D-M23-17.05-00-N Utensile - M23 discreto 0,35 kg0,77 libbre 17 SOC, M23 "P" CCW 5 A 125 V Facoltativo N/A
E125LP-R-D-M23-15.05-P-00-N Robot - Discreto M23 0,30 kg0,66 libbre 17 PIN, M23 "E" CW 5 A 125 V N/A Sì
E125LP-T-D-M23-13.05-15-N Utensile - Discreto M23 0,35 kg0,77 libbre 17 SOC, M23 "P" CCW 5 A 125 V Sì N/A
E125LP-R-D-MS-18.05-00-N Robot - MS discreto 0,30 kg0,66 libbre 18 PIN, MS3112E14-18P 5 A 600 V N/A Facoltativo
E125LP-T-D-MS-18.05-00-N Strumento - MS discreto 0,35 kg0,77 libbre 18 SOC, MS3112E14-18S 5 A 600 V Facoltativo N/A
E125LP-R-D-MS-16.05-P-00-N Robot - Discreto MS 0,30 kg0,66 libbre 18 PIN, MS3112E14-18P 5 A 600 V N/A Sì
E125LP-T-D-MS-14.05-15-N Utensile - MS discreto 0,35 kg0,77 libbre 18 SOC, MS3112E14-18S 5 A 600 V Sì N/A
E125LP-T-D-N-0,05-15-N Utensile - Identificazione dell'utensile 0,35 kg0,77 libbre N/A (soloTool ID ) Fino a 15 strumenti 1 A 28 V Sì N/A
E125LP-R-D-PG-20.05-00-N

Robot Dispositivo di scarico della trazione

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
Pressacavo (diametro esterno da 6,0 mm a 12,0 mm) 20x. Sezione massima del cavo: 22 AWG
Corrente max.
5 A
Tensione max.
1000 V
Tool ID
N/A
Segnale C/UC
No
E125LP-T-D-PG-20.05-00-N

Strumento - Dispositivo di scarico della trazione

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
Pressacavo (diametro esterno da 6,0 mm a 12,0 mm) 20x. Sezione massima del cavo: 22 AWG
Corrente max.
5 A
Tensione max.
1000 V
Tool ID
No
Segnale C/UC
N/A
E125LP-R-D-M23-17.05-00-N

Robot Discrete M23

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
17 PIN, M23 "E" CW
Corrente max.
5 A
Tensione max.
125 V
Tool ID
N/A
Segnale C/UC
Facoltativo
E125LP-T-D-M23-17.05-00-N

Utensile - Discreto M23

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
17 SOC, M23 "P" CCW
Corrente max.
5 A
Tensione max.
125 V
Tool ID
Facoltativo
Segnale C/UC
N/A
E125LP-R-D-M23-15.05-P-00-N

Robot Discrete M23

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
17 PIN, M23 "E" CW
Corrente max.
5 A
Tensione max.
125 V
Tool ID
N/A
Segnale C/UC
Sì
E125LP-T-D-M23-13.05-15-N

Utensile - Discreto M23

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
17 SOC, M23 "P" CCW
Corrente max.
5 A
Tensione max.
125 V
Tool ID
Sì
Segnale C/UC
N/A
E125LP-R-D-MS-18.05-00-N

Robot MS discreto

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
18 PIN, MS3112E14-18P
Corrente max.
5 A
Tensione max.
600 V
Tool ID
N/A
Segnale C/UC
Facoltativo
E125LP-T-D-MS-18.05-00-N

Strumento - MS discreto

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
18 SOC, MS3112E14-18S
Corrente max.
5 A
Tensione max.
600 V
Tool ID
Facoltativo
Segnale C/UC
N/A
E125LP-R-D-MS-16.05-P-00-N

Robot MS discreto

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
18 PIN, MS3112E14-18P
Corrente max.
5 A
Tensione max.
600 V
Tool ID
N/A
Segnale C/UC
Sì
E125LP-T-D-MS-14.05-15-N

Strumento - MS discreto

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
18 SOC, MS3112E14-18S
Corrente max.
5 A
Tensione max.
600 V
Tool ID
Sì
Segnale C/UC
N/A
E125LP-T-D-N-0,05-15-N

Strumento - Identificazione dello strumento

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
N/A (soloTool ID ) Fino a 15 strumenti
Corrente max.
1 A
Tensione max.
28 V
Tool ID
Sì
Segnale C/UC
N/A

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

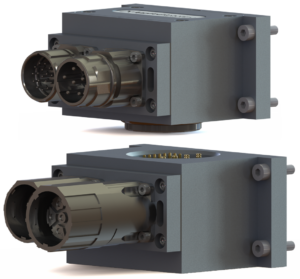

Modulo servo E125LP

I moduli elettrici trasmettono i segnali durante un'operazione di cambio utensile automatico.

Vantaggi

  • Connessione flessibile
  • Struttura in alluminio per ridurre le interferenze elettromagnetiche (EMI)
  • Profilo ribassato per ridurre al minimo l'altezza dell'effettore terminale
  • Sonde di ricambio per una manutenzione rapida e semplice
  • IP65 quando accoppiato
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Interfaccia utilizzatore Corrente max. Tensione max. Tool ID Segnale C/UC
E125LP-R-S-M23-6.16_17.05-00-N Robot - Servo M23 0,30 kg0,66 libbre 17 pin, M23 "E" CW / 6 pin, M23 "E" CW 16/5 A 125/630 V N/A No
E125LP-T-S-M23-6.16_17.05-00-N Utensile - Servo M23 0,35 kg0,77 libbre 17 SOC, M23 "P" CCW / 6 SOC, M23 "P" CCW 16/5 A 125/630 V No N/A
E125LP-R-S-M23-6.16_17.05-00-N

Robot - Servo M23

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
17 pin, M23 "E" CW / 6 pin, M23 "E" CW
Corrente max.
16/5 A
Tensione max.
125/630 V
Tool ID
N/A
Segnale C/UC
No
E125LP-T-S-M23-6.16_17.05-00-N

Utensile - Servo M23

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
17 SOC, M23 "P" CCW / 6 SOC, M23 "P" CCW
Corrente max.
16/5 A
Tensione max.
125/630 V
Tool ID
No
Segnale C/UC
N/A

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

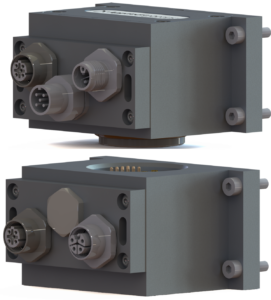

Modulo di passaggio per bus E125LP

I moduli elettrici trasmettono i segnali durante un'operazione di cambio utensile automatico.

Vantaggi

  • Connessione flessibile
  • Struttura in alluminio per ridurre le interferenze elettromagnetiche (EMI)
  • Profilo ribassato per ridurre al minimo l'altezza dell'effettore terminale
  • Sonde di ricambio per una manutenzione rapida e semplice
  • IP65 quando accoppiato
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Interfaccia utilizzatore Corrente max. Tensione max. Tool ID Segnale C/UC
E125LP-R-PN-M12-5.16_4.05-P-00-N Robot - Profinet 0,30 kg0,66 libbre 4 SOC, M12 con codifica a D / 5 PIN, M12 con codifica a L 16/4 A 250/62 V N/A Sì
E125LP-R-PN-M12-5.16_4.05-00-N Robot - Profinet 0,30 kg0,66 libbre 4 SOC, M12 con codifica a D / 5 PIN, M12 con codifica a L 16/4 A 250/63 V N/A Facoltativo
E125LP-T-PN-M12-5.16_4.05-00-N Strumento - Profinet 0,35 kg0,77 libbre 4 SOC, M12 con codifica a D / 5 PIN, M12 con codifica a L 16/4 A 250/63 V No N/A
E125LP-R-PN-M12-5.16_4.05-P-00-N

Robot Profinet

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
4 SOC, M12 con codifica a D / 5 PIN, M12 con codifica a L
Corrente max.
16/4 A
Tensione max.
250/62 V
Tool ID
N/A
Segnale C/UC
Sì
E125LP-R-PN-M12-5.16_4.05-00-N

Robot Profinet

Datasheet
Disegno 2D
Modello 3D
Peso
0,30 kg0,66 libbre
Interfaccia utilizzatore
4 SOC, M12 con codifica a D / 5 PIN, M12 con codifica a L
Corrente max.
16/4 A
Tensione max.
250/63 V
Tool ID
N/A
Segnale C/UC
Facoltativo
E125LP-T-PN-M12-5.16_4.05-00-N

Strumento - Profinet

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Interfaccia utilizzatore
4 SOC, M12 con codifica a D / 5 PIN, M12 con codifica a L
Corrente max.
16/4 A
Tensione max.
250/63 V
Tool ID
No
Segnale C/UC
N/A

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

E125LP Supporto per cambi utensile (TMA)

carichi medi I gruppi di montaggio utensili (TMA) consentono l'innesto e il disinnesto degli utensili durante un'operazione di cambio utensile automatico.

Vantaggi

  • Posizione esatta di aggancio/sgancio
  • Compatibile con Base di fissaggio
  • Compatibile l'interruttore per il supporto degli utensili
    • Rileva quando un utensile viene inserito nel Supporto
  • Identificazione facoltativa degli strumenti
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Aggancio preciso (precision fit) o con gioco (loose fit) Fissaggio Cambi utensile compatibile Base di fissaggio compatibile Piastra a T Peso Peso supporto Carico utile nominale
E125LP-TMA-002 Piastra a L Preciso Non-compensante E125LP E125LP-FBA 1,56 kg3,44 libbre 0,72 kg1,59 libbre 120 kg264,55 libbre
E125LP-TMA-002

Targa L

Datasheet
Disegno 2D
Modello 3D
Aggancio preciso (precision fit) o con gioco (loose fit)
Preciso
Fissaggio
Non-compensante
Cambi utensile compatibile
E125LP
Base di fissaggio compatibile
E125LP-FBA
Piastra a T Peso
1,56 kg3,44 libbre
Peso supporto
0,72 kg1,59 libbre
Carico utile nominale
120 kg264,55 libbre

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Kit hardware E125LP

I kit hardware forniscono tutti gli elementi di fissaggio e i componenti di montaggio necessari per l'installazione del cambiautensili sul polso del robot.

Modello e Descrizione Disegno 2D Modello 3D Numero di viti Dimensioni delle viti Numero di tasselli Dimensioni del tassello Adattatore Compatibile
Kit hardware R (ER125LP) Epsilon carichi medi Cambi utensile - Kit hardware 6 M10 1 M10 ER125LP
Kit hardware R (ER125LP)

Epsilon carichi medi Cambi utensile - Kit hardware

Disegno 2D
Modello 3D
Numero di viti
6
Dimensioni delle viti
M10
Numero di tasselli
1
Dimensioni del tassello
M10
Adattatore Compatibile
ER125LP

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Kit di utensili E125LP

Il Tool Present Kit fornisce sensori e componenti per rilevare la presenza di un utensile sul supporto o nel cambio utensile.

Modello e Descrizione Disegno 2D Modello 3D
KIT STRUMENTI PER PNP E50, E63, E80 Sensore di prossimità PNP per luce e carichi medi Cambi utensile
KIT STRUMENTI PER PNP E50, E63, E80

Sensore di prossimità PNP per luce e carichi medi Cambi utensile

Disegno 2D
Modello 3D

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Interruttore per supporto attrezzi E125LP

Il Tool Stand Switch offre il rilevamento degli utensili agganciati al supporto per operazioni di prelievo in piena sicurezza.

Modello e Descrizione Disegno 2D Modello 3D
INTERRUTTORE DI PROSSIMITÀ DIAMETRO 8 MM X CAMPO DI AZIONE 1,5 MM
INTERRUTTORE DI PROSSIMITÀ DIAMETRO 8 MM X CAMPO DI AZIONE 1,5 MM
Disegno 2D
Modello 3D

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

E125LP Base di fissaggio

Il sistema di montaggio a incastro " Base di fissaggio " offre una piattaforma di montaggio stabile per i gruppi di montaggio utensili, garantendo una posizione di aggancio ripetibile.

Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Altezza
E125LP-FBA-000 Gruppo base per lampada E80/E100/E125LP 4,85 kg10,69 libbre 500 mm19,69 pollici
E125LP-FBA-000

Gruppo base per apparecchio E80/E100/E125LP

Datasheet
Disegno 2D
Modello 3D
Peso
4,85 kg10,69 libbre
Altezza
500 mm19,69 pollici

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Contatta EFFECTO

Trova subito il tool più adatto alla tua applicazione

Richiedi il download di " Modello 3D "

* Indica un campo obbligatorio
