Pinze

OPE-2

OPE è una pinza parallela universale a due dita, progettata per garantire elevata robustezza, affidabilità e lunga durata. La sua versatilità la rende adatta a un’ampia gamma di applicazioni industriali.

Modelli

OPE è una pinza parallela universale a due dita, progettata per garantire elevata robustezza, affidabilità e lunga durata. La sua versatilità la rende adatta a un’ampia gamma di applicazioni industriali.

Vantaggi

  • Alloggiamento robusto e leggero realizzato in lega di alluminio con rivestimento duro.
  • Robusta guida a C con guide in acciaio temprato per un efficace allineamento delle ganasce, una movimentazione precisa e una facile manutenzione.
  • Montaggio su due lati con tre direzioni di avvitamento per un’integrazione versatile e flessibile.

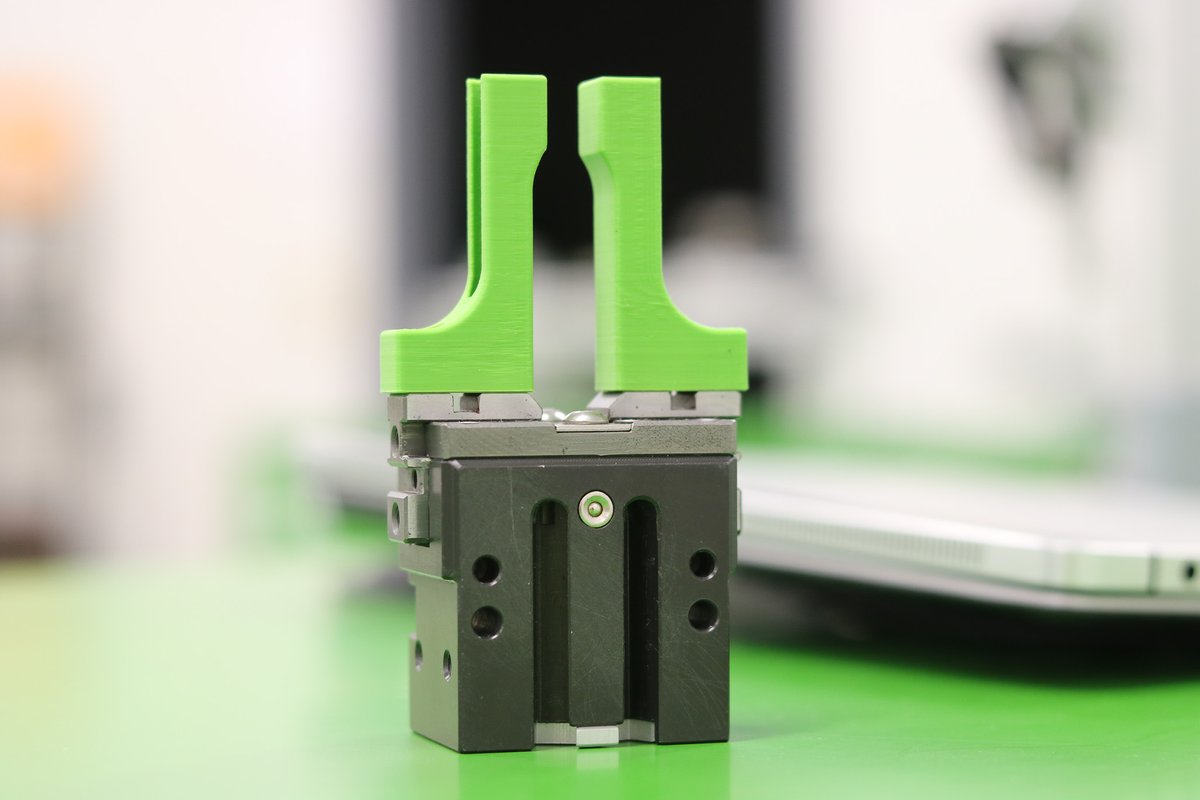

  • Montaggio laterale o superiore con le dita.
  • Magneti permanenti integrati per il monitoraggio diretto del movimento del pistone.
  • Asse di montaggio e posizionamento dei sensori di campo magnetico.
  • Alimentazione dell'aria tramite raccordi a vite o collegamenti diretti senza tubi flessibili (versione opzionale “X”).
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Corsa per griffa Volume aria corsa Forza di chiusura per griffa a 6 bar Forza di apertura per griffa a 6 bar Forza di chiusura totale a 6 bar Forza di apertura totale a 6 bar Peso pezzo consigliato Ripetibilità
OPE-50-P-5-L-SM-12-N-B-S Versione a corsa lunga 0,26 kg0,57 libbre 5 mm0,20 pollici 3,5 cm³0,21 pol³ 55 N12,4 lbf 65 N14,6 lbf 110,0 N24,7 lbf 130,0 N29,2 lbf 0,55 kg1,20 libbre ±0,05 mm±0,002 pollici
OPE50CM Versione a corsa lunga - Molla in chiusura 0,26 kg0,57 libbre 5 mm0,20 pollici 3,5 cm³0,21 pol³ 64 N14,4 lbf 128 N28,8 lbf 0,55 kg1,20 libbre ±0,05 mm±0,002 pollici
OPE50CMA Versione a corsa lunga - Molla in apertura 0,26 kg0,57 libbre 5 mm0,20 pollici 3,5 cm³0,21 pol³ 74 N16,6 lbf 148 N33,3 lbf 0,55 kg1,20 libbre ±0,05 mm±0,002 pollici
OPE-50-P-3-A-SM-12-N-B-S Versione a corsa corta 0,24 kg0,54 libbre 3 mm0,12 pollici 3,5 cm³0,21 pol³ 92 N20,7 lbf 109 N24,5 lbf 184,0 N41,4 lbf 218,0 N49,0 lbf 0,92 kg2,00 libbre ±0,05 mm±0,002 pollici
OPE50SCM Versione a corsa corta - Molla in chiusura 0,26 kg0,57 libbre 3 mm0,12 pollici 3,5 cm³0,21 pol³ 105 N23,6 lbf 210 N47,2 lbf 0,92 kg2,00 libbre ±0,05 mm±0,002 pollici
OPE50SCMA Versione a corsa corta - Molla in apertura 0,26 kg0,57 libbre 3 mm0,12 pollici 3,5 cm³0,21 pol³ 124 N27,9 lbf 248 N55,8 lbf 0,92 kg2,00 libbre ±0,05 mm±0,002 pollici
OPE-60-P-7,5-L-SM-12-N-B-S Versione a corsa lunga 0,37 kg0,81 libbre 7,5 mm0,30 pollici 7 cm³0,43 pol³ 75 N16,9 lbf 83 N18,7 lbf 150,0 N33,7 lbf 166,0 N37,3 lbf 0,75 kg1,70 libbre ±0,05 mm±0,002 pollici
OPE60CM Versione a corsa lunga - Molla in chiusura 0,44 kg0,97 libbre 7,5 mm0,30 pollici 7 cm³0,43 pol³ 92 N20,7 lbf 184 N41,4 lbf 0,75 kg1,70 libbre ±0,05 mm±0,002 pollici
OPE60CMA Versione a corsa lunga - Molla in apertura 0,44 kg0,97 libbre 7,5 mm0,30 pollici 7 cm³0,43 pol³ 98 N22,0 lbf 198 N44,5 lbf 0,75 kg1,70 libbre ±0,05 mm±0,002 pollici
OPE-60-P-3,75-L-SM-12-N-B-S Versione a corsa corta 0,35 kg0,77 libbre 3,75 mm0,15 pollici 7 cm³0,43 pol³ 150 N33,7 lbf 166 N37,3 lbf 300,0 N67,4 lbf 332,0 N74,6 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE60SCM Versione a corsa corta - Molla in chiusura 0,44 kg0,97 libbre 3,75 mm0,15 pollici 7 cm³0,43 pol³ 182 N40,9 lbf 364 N81,8 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE60SCMA Versione a corsa corta - Molla in apertura 0,44 kg0,97 libbre 3,75 mm0,15 pollici 7 cm³0,43 pol³ 195 N43,8 lbf 390 N87,7 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE-70-P-10-L-SM-12-N-B-S Versione a corsa lunga 0,50 kg1,10 libbre 10 mm0,39 pollici 9,5 cm³0,58 pollici cubi 75 N16,9 lbf 83 N18,7 lbf 150,0 N33,7 lbf 166,0 N37,3 lbf 0,75 kg1,70 libbre ±0,05 mm±0,002 pollici
OPE70CM Versione a corsa lunga - Molla in chiusura 0,51 kg1,12 libbre 10 mm0,39 pollici 9,5 cm³0,58 pollici cubi 92 N20,7 lbf 184 N41,4 lbf 0,75 kg1,70 libbre ±0,05 mm±0,002 pollici
OPE70CMA Versione a corsa lunga - Molla in apertura 0,51 kg1,12 libbre 10 mm0,39 pollici 9,5 cm³0,58 pollici cubi 98 N22,0 lbf 198 N44,5 lbf 0,75 kg1,70 libbre ±0,05 mm±0,002 pollici
OPE-70-P-5-L-SM-12-N-B-S Versione a corsa corta 0,50 kg1,10 libbre 5 mm0,20 pollici 9,5 cm³0,58 pollici cubi 150 N33,7 lbf 166 N37,3 lbf 300,0 N67,4 lbf 332,0 N74,6 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE70SCM Versione a corsa corta - Molla in chiusura 0,51 kg1,12 libbre 5 mm0,20 pollici 9,5 cm³0,58 pollici cubi 182 N40,9 lbf 364 N81,8 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE70SCMA Versione a corsa corta - Molla in apertura 0,51 kg1,12 libbre 5 mm0,20 pollici 9,5 cm³0,58 pollici cubi 195 N43,8 lbf 390 N87,7 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE-80-P-12-L-SM-12-N-B-S Versione a corsa lunga 0,80 kg1,76 libbre 12 mm0,47 pollici 16 cm³0,98 pol³ 110 N24,7 lbf 123 N27,7 lbf 220,0 N49,5 lbf 246,0 N55,3 lbf 1,10 kg2,40 libbre ±0,05 mm±0,002 pollici
OPE80CM Versione a corsa lunga - Molla in chiusura 0,80 kg1,76 libbre 12 mm0,47 pollici 16 cm³0,98 pol³ 137 N30,8 lbf 274 N61,6 lbf 1,10 kg2,40 libbre ±0,05 mm±0,002 pollici
OPE80CMA Versione a corsa lunga - Molla in apertura 0,80 kg1,76 libbre 12 mm0,47 pollici 16 cm³0,98 pol³ 149 N33,5 lbf 298 N67,0 lbf 1,10 kg2,40 libbre ±0,05 mm±0,002 pollici
OPE-80-P-6-L-SM-12-N-B-S Versione a corsa corta 0,76 kg1,67 libbre 6 mm0,24 pollici 16 cm³0,98 pol³ 220 N49 lbf 246 N55,3 lbf 440,0 N98,9 lbf 492,0 N110,6 lbf 2,20 kg4,80 libbre ±0,05 mm±0,002 pollici
OPE80SCM Versione a corsa corta - Molla in chiusura 0,80 kg1,76 libbre 6 mm0,24 pollici 16 cm³0,98 pol³ 268 N60,2 lbf 536 N120,5 lbf 2,20 kg4,80 libbre ±0,05 mm±0,002 pollici
OPE80SCMA Versione a corsa corta - Molla in apertura 0,80 kg1,76 libbre 6 mm0,24 pollici 16 cm³0,98 pol³ 297 N66,8 lbf 594 N133,5 lbf 2,20 kg4,80 libbre ±0,05 mm±0,002 pollici
OPE-95-P-15-L-SM-12-N-B-S Versione a corsa lunga 1,00 kg2,20 libbre 15 mm0,59 pollici 27,5 cm³1,68 pollici cubi 150 N33,7 lbf 170 N38,2 lbf 300,0 N67,4 lbf 340,0 N76,4 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE95CM Versione a corsa lunga - Molla in chiusura 1,05 kg2,31 libbre 15 mm0,59 pollici 27,5 cm³1,68 pollici cubi 184 N41,4 lbf 368 N82,7 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE95CMA Versione a corsa lunga - Molla in apertura 1,05 kg2,31 libbre 15 mm0,59 pollici 27,5 cm³1,68 pollici cubi 204 N45,9 lbf 408 N91,7 lbf 1,50 kg3,30 libbre ±0,05 mm±0,002 pollici
OPE-95-P-7,5-L-SM-12-N-B-S Versione a corsa corta 1,00 kg2,20 libbre 7,5 mm0,30 pollici 27,5 cm³1,68 pollici cubi 300 N67,4 lbf 340 N76,4 lbf 600,0 N134,9 lbf 680,0 N152,9 lbf 3,00 kg6,60 libbre ±0,05 mm±0,002 pollici
OPE95SCM Versione a corsa corta - Molla in chiusura 1,05 kg2,31 libbre 7,5 mm0,30 pollici 27,5 cm³1,68 pollici cubi 361 N81,2 lbf 722 N162,3 lbf 3,00 kg6,60 libbre ±0,05 mm±0,002 pollici
OPE95SCMA Versione a corsa corta - Molla in apertura 1,05 kg2,31 libbre 7,5 mm0,30 pollici 27,5 cm³1,68 pollici cubi 406 N91,3 lbf 812 N182,5 lbf 3,00 kg6,60 libbre ±0,05 mm±0,002 pollici
OPE-100-P-10-L-SM-12-N-B-S Versione a corsa lunga 1,90 kg4,18 libbre 10 mm0,39 pollici 75 cm³4,58 pollici cubi 635 N142,7 lbf 670 N150,6 lbf 1270,0 N285,5 lbf 1340,0 N301,2 lbf 6,35 kg14,00 libbre ±0,05 mm±0,002 pollici
OPE100CM Versione a corsa lunga - Molla in chiusura 2,10 kg4,63 libbre 10 mm0,39 pollici 75 cm³4,58 pollici cubi 777 N174,7 lbf 1554 N349,4 lbf 6,35 kg14,00 libbre ±0,05 mm±0,002 pollici
OPE100CMA Versione a corsa lunga - Molla in apertura 2,10 kg4,63 libbre 10 mm0,39 pollici 75 cm³4,58 pollici cubi 803 N180,5 lbf 1606 N361,0 lbf 6,35 kg14,00 libbre ±0,05 mm±0,002 pollici
OPE-100-P-5-L-SM-12-N-B-S Versione a corsa corta 1,90 kg4,18 libbre 5 mm0,20 pollici 75 cm³4,58 pollici cubi 1270 N285,5 lbf 1340 N301,2 lbf 2540,0 N571,0 lbf 2680,0 N602,5 lbf 12,70 kg27,90 libbre ±0,05 mm±0,002 pollici
OPE100SCM Versione a corsa corta - Molla in chiusura 2,10 kg4,63 libbre 5 mm0,20 pollici 75 cm³4,58 pollici cubi 1524 N342,6 lbf 3048 N685,2 lbf 12,70 kg27,90 libbre ±0,05 mm±0,002 pollici
OPE100SCMA Versione a corsa corta - Molla in apertura 2,10 kg4,63 libbre 5 mm0,20 pollici 75 cm³4,58 pollici cubi 1600 N359,7 lbf 3200 N719,4 lbf 12,70 kg27,90 libbre ±0,05 mm±0,002 pollici
OPE-115-P-20-L-SM-12-N-B-S Versione a corsa lunga 1,85 kg4,07 libbre 20 mm0,79 pollici 61 cm³3,72 pollici cubi 245 N55,1 lbf 271 N60,9 lbf 490,0 N110,2 lbf 542,0 N121,8 lbf 2,45 kg5,40 libbre ±0,05 mm±0,002 pollici
OPE115CM Versione a corsa lunga - Molla in chiusura 2,00 kg4,41 libbre 20 mm0,79 pollici 61 cm³3,72 pollici cubi 307 N69,0 lbf 614 N138,0 lbf 2,45 kg5,40 libbre ±0,05 mm±0,002 pollici
OPE115CMA Versione a corsa lunga - Molla in apertura 2,00 kg4,41 libbre 20 mm0,79 pollici 61 cm³3,72 pollici cubi 324 N72,8 lbf 648 N145,7 lbf 2,45 kg5,40 libbre ±0,05 mm±0,002 pollici
OPE-115-P-10-L-SM-12-N-B-S Versione a corsa corta 1,85 kg4,07 libbre 10 mm0,39 pollici 61 cm³3,72 pollici cubi 490 N110,2 lbf 542 N121,8 lbf 980,0 N220,3 lbf 1084,0 N243,7 lbf 4,90 kg10,80 libbre ±0,05 mm±0,002 pollici
OPE115SCM Versione a corsa corta - Molla in chiusura 2,00 kg4,41 libbre 10 mm0,39 pollici 61 cm³3,72 pollici cubi 602 N135,3 lbf 1204 N270,7 lbf 4,90 kg10,80 libbre ±0,05 mm±0,002 pollici
OPE115SCMA Versione a corsa corta - Molla in apertura 2,00 kg4,41 libbre 10 mm0,39 pollici 61 cm³3,72 pollici cubi 647 N145,5 lbf 1294 N290,9 lbf 4,90 kg10,80 libbre ±0,05 mm±0,002 pollici
OPE-160-P-30-L-SM-12-N-B-S Versione a corsa lunga 3,95 kg8,69 libbre 30 mm1,18 pollici 181 cm³11,04 pol³ 520 N116,9 lbf 557 N125,2 lbf 1040,0 N233,8 lbf 1114,0 N250,4 lbf 5,20 kg11,40 libbre ±0,05 mm±0,002 pollici
OPE160CM Versione a corsa lunga - Molla in chiusura 3,95 kg8,71 libbre 30 mm1,18 pollici 181 cm³11,04 pol³ 594 N133,5 lbf 1188 N267,1 lbf 5,20 kg11,40 libbre ±0,05 mm±0,002 pollici
OPE160CMA Versione a corsa lunga - Molla in apertura 3,95 kg8,71 libbre 30 mm1,18 pollici 181 cm³11,04 pol³ 637 N143,2 lbf 1274 N286,4 lbf 5,20 kg11,40 libbre ±0,05 mm±0,002 pollici
OPE-160-P-15-L-SM-12-N-B-S Versione a corsa corta 3,70 kg8,14 libbre 15 mm0,59 pollici 181 cm³11,04 pol³ 1040 N233,8 lbf 1114 N250,4 lbf 2080,0 N467,6 lbf 2228,0 N500,9 lbf 10,40 kg22,90 libbre ±0,05 mm±0,002 pollici
OPE160SCM Versione a corsa corta - Molla in chiusura 3,70 kg8,16 libbre 15 mm0,59 pollici 181 cm³11,04 pol³ 1167 N262,4 lbf 2334 N524,7 lbf 10,40 kg22,90 libbre ±0,05 mm±0,002 pollici
OPE160SCMA Versione a corsa corta - Molla in apertura 3,70 kg8,16 libbre 15 mm0,59 pollici 181 cm³11,04 pol³ 1270 N285,5 lbf 2540 N571,0 lbf 10,40 kg22,90 libbre ±0,05 mm±0,002 pollici
OPE-190-P-35-L-SM-12-N-B-S Versione a corsa lunga 6,80 kg14,96 libbre 35 mm1,38 pollici 259 cm³15,80 pollici cubi 635 N142,7 lbf 692 N155,6 lbf 1270,0 N285,5 lbf 1384,0 N311,1 lbf 6,35 kg14,00 libbre ±0,05 mm±0,002 pollici
OPE190CM Versione a corsa lunga - Molla in chiusura 7,10 kg15,65 libbre 35 mm1,38 pollici 259 cm³15,80 pollici cubi 735 N165,2 lbf 1470 N330,5 lbf 6,35 kg14,00 libbre ±0,05 mm±0,002 pollici
OPE190CMA Versione a corsa lunga - Molla in apertura 7,10 kg15,65 libbre 35 mm1,38 pollici 259 cm³15,80 pollici cubi 803 N180,5 lbf 1606 N361,0 lbf 6,35 kg14,00 libbre ±0,05 mm±0,002 pollici
OPE-190-P-17,5-L-SM-12-N-B-S Versione a corsa corta 6,80 kg14,96 libbre 17,5 mm0,69 pollici 259 cm³15,80 pollici cubi 1270 N285,5 lbf 1384 N311,1 lbf 2540,0 N571,0 lbf 2768,0 N622,2 lbf 12,70 kg27,90 libbre ±0,05 mm±0,002 pollici
OPE190SCM Versione a corsa corta - Molla in chiusura 7,10 kg15,65 libbre 17,5 mm0,69 pollici 259 cm³15,80 pollici cubi 1442 N324,2 lbf 2884 N648,4 lbf 12,70 kg27,90 libbre ±0,05 mm±0,002 pollici
OPE190SCMA Versione a corsa corta - Molla in apertura 7,10 kg15,65 libbre 17,5 mm0,69 pollici 259 cm³15,80 pollici cubi 1602 N360,1 lbf 3204 N720,3 lbf 12,70 kg27,90 libbre ±0,05 mm±0,002 pollici
OPE-210-P-40-L-SM-12-N-B-S Versione a corsa lunga 9,50 kg20,90 libbre 40 mm1,57 pollici 390 cm³23,79 pol³ 845 N190,0 lbf 902 N202,8 lbf 1690,0 N379,9 lbf 1804,0 N405,5 lbf 8,45 kg18,60 libbre ±0,05 mm±0,002 pollici
OPE210CM Versione a corsa lunga - Molla in chiusura 11,10 kg24,47 libbre 40 mm1,57 pollici 390 cm³23,79 pol³ 976 N219,4 lbf 1952 N438,8 lbf 8,45 kg18,60 libbre ±0,05 mm±0,002 pollici
OPE210CMA Versione a corsa lunga - Molla in apertura 11,10 kg24,47 libbre 40 mm1,57 pollici 390 cm³23,79 pol³ 1032 N232,0 lbf 2064 N464,0 lbf 8,45 kg18,60 libbre ±0,05 mm±0,002 pollici
OPE-210-P-20-L-SM-12-N-B-S Versione a corsa corta 9,00 kg19,80 libbre 20 mm0,79 pollici 390 cm³23,79 pol³ 1690 N379,9 lbf 1804 N405,5 lbf 3380,0 N759,8 lbf 3608,0 N811,1 lbf 16,90 kg37,20 libbre ±0,05 mm±0,002 pollici
OPE210SCM Versione a corsa corta - Molla in chiusura 11,10 kg24,47 libbre 20 mm0,79 pollici 390 cm³23,79 pol³ 1915 N430,5 lbf 3830 N861,0 lbf 16,90 kg37,20 libbre ±0,05 mm±0,002 pollici
OPE210SCMA Versione a corsa corta - Molla in apertura 11,10 kg24,47 libbre 20 mm0,79 pollici 390 cm³23,79 pol³ 2059 N462,9 lbf 4118 N925,8 lbf 16,90 kg37,20 libbre ±0,05 mm±0,002 pollici
OPE-50-P-5-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
0,26 kg0,57 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
3,5 cm³0,21 pol³
Forza di chiusura per griffa a 6 bar
55 N12,4 lbf
Forza di apertura per griffa a 6 bar
65 N14,6 lbf
Forza di chiusura totale a 6 bar
110,0 N24,7 lbf
Forza di apertura totale a 6 bar
130,0 N29,2 lbf
Peso pezzo consigliato
0,55 kg1,20 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE50CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,26 kg0,57 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
3,5 cm³0,21 pol³
Forza di chiusura per griffa a 6 bar
64 N14,4 lbf
Forza di chiusura totale a 6 bar
128 N28,8 lbf
Peso pezzo consigliato
0,55 kg1,20 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE50CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,26 kg0,57 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
3,5 cm³0,21 pol³
Forza di apertura per griffa a 6 bar
74 N16,6 lbf
Forza di apertura totale a 6 bar
148 N33,3 lbf
Peso pezzo consigliato
0,55 kg1,20 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-50-P-3-A-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
0,24 kg0,54 libbre
Corsa per griffa
3 mm0,12 pollici
Volume aria corsa
3,5 cm³0,21 pol³
Forza di chiusura per griffa a 6 bar
92 N20,7 lbf
Forza di apertura per griffa a 6 bar
109 N24,5 lbf
Forza di chiusura totale a 6 bar
184,0 N41,4 lbf
Forza di apertura totale a 6 bar
218,0 N49,0 lbf
Peso pezzo consigliato
0,92 kg2,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE50SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,26 kg0,57 libbre
Corsa per griffa
3 mm0,12 pollici
Volume aria corsa
3,5 cm³0,21 pol³
Forza di chiusura per griffa a 6 bar
105 N23,6 lbf
Forza di chiusura totale a 6 bar
210 N47,2 lbf
Peso pezzo consigliato
0,92 kg2,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE50SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,26 kg0,57 libbre
Corsa per griffa
3 mm0,12 pollici
Volume aria corsa
3,5 cm³0,21 pol³
Forza di apertura per griffa a 6 bar
124 N27,9 lbf
Forza di apertura totale a 6 bar
248 N55,8 lbf
Peso pezzo consigliato
0,92 kg2,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-60-P-7,5-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
0,37 kg0,81 libbre
Corsa per griffa
7,5 mm0,30 pollici
Volume aria corsa
7 cm³0,43 pol³
Forza di chiusura per griffa a 6 bar
75 N16,9 lbf
Forza di apertura per griffa a 6 bar
83 N18,7 lbf
Forza di chiusura totale a 6 bar
150,0 N33,7 lbf
Forza di apertura totale a 6 bar
166,0 N37,3 lbf
Peso pezzo consigliato
0,75 kg1,70 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE60CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,44 kg0,97 libbre
Corsa per griffa
7,5 mm0,30 pollici
Volume aria corsa
7 cm³0,43 pol³
Forza di chiusura per griffa a 6 bar
92 N20,7 lbf
Forza di chiusura totale a 6 bar
184 N41,4 lbf
Peso pezzo consigliato
0,75 kg1,70 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE60CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,44 kg0,97 libbre
Corsa per griffa
7,5 mm0,30 pollici
Volume aria corsa
7 cm³0,43 pol³
Forza di apertura per griffa a 6 bar
98 N22,0 lbf
Forza di apertura totale a 6 bar
198 N44,5 lbf
Peso pezzo consigliato
0,75 kg1,70 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-60-P-3,75-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
0,35 kg0,77 libbre
Corsa per griffa
3,75 mm0,15 pollici
Volume aria corsa
7 cm³0,43 pol³
Forza di chiusura per griffa a 6 bar
150 N33,7 lbf
Forza di apertura per griffa a 6 bar
166 N37,3 lbf
Forza di chiusura totale a 6 bar
300,0 N67,4 lbf
Forza di apertura totale a 6 bar
332,0 N74,6 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE60SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,44 kg0,97 libbre
Corsa per griffa
3,75 mm0,15 pollici
Volume aria corsa
7 cm³0,43 pol³
Forza di chiusura per griffa a 6 bar
182 N40,9 lbf
Forza di chiusura totale a 6 bar
364 N81,8 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE60SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,44 kg0,97 libbre
Corsa per griffa
3,75 mm0,15 pollici
Volume aria corsa
7 cm³0,43 pol³
Forza di apertura per griffa a 6 bar
195 N43,8 lbf
Forza di apertura totale a 6 bar
390 N87,7 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-70-P-10-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
0,50 kg1,10 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
9,5 cm³0,58 pollici cubi
Forza di chiusura per griffa a 6 bar
75 N16,9 lbf
Forza di apertura per griffa a 6 bar
83 N18,7 lbf
Forza di chiusura totale a 6 bar
150,0 N33,7 lbf
Forza di apertura totale a 6 bar
166,0 N37,3 lbf
Peso pezzo consigliato
0,75 kg1,70 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE70CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,51 kg1,12 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
9,5 cm³0,58 pollici cubi
Forza di chiusura per griffa a 6 bar
92 N20,7 lbf
Forza di chiusura totale a 6 bar
184 N41,4 lbf
Peso pezzo consigliato
0,75 kg1,70 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE70CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,51 kg1,12 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
9,5 cm³0,58 pollici cubi
Forza di apertura per griffa a 6 bar
98 N22,0 lbf
Forza di apertura totale a 6 bar
198 N44,5 lbf
Peso pezzo consigliato
0,75 kg1,70 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-70-P-5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
0,50 kg1,10 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
9,5 cm³0,58 pollici cubi
Forza di chiusura per griffa a 6 bar
150 N33,7 lbf
Forza di apertura per griffa a 6 bar
166 N37,3 lbf
Forza di chiusura totale a 6 bar
300,0 N67,4 lbf
Forza di apertura totale a 6 bar
332,0 N74,6 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE70SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,51 kg1,12 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
9,5 cm³0,58 pollici cubi
Forza di chiusura per griffa a 6 bar
182 N40,9 lbf
Forza di chiusura totale a 6 bar
364 N81,8 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE70SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,51 kg1,12 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
9,5 cm³0,58 pollici cubi
Forza di apertura per griffa a 6 bar
195 N43,8 lbf
Forza di apertura totale a 6 bar
390 N87,7 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-80-P-12-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
0,80 kg1,76 libbre
Corsa per griffa
12 mm0,47 pollici
Volume aria corsa
16 cm³0,98 pol³
Forza di chiusura per griffa a 6 bar
110 N24,7 lbf
Forza di apertura per griffa a 6 bar
123 N27,7 lbf
Forza di chiusura totale a 6 bar
220,0 N49,5 lbf
Forza di apertura totale a 6 bar
246,0 N55,3 lbf
Peso pezzo consigliato
1,10 kg2,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE80CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,80 kg1,76 libbre
Corsa per griffa
12 mm0,47 pollici
Volume aria corsa
16 cm³0,98 pol³
Forza di chiusura per griffa a 6 bar
137 N30,8 lbf
Forza di chiusura totale a 6 bar
274 N61,6 lbf
Peso pezzo consigliato
1,10 kg2,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE80CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,80 kg1,76 libbre
Corsa per griffa
12 mm0,47 pollici
Volume aria corsa
16 cm³0,98 pol³
Forza di apertura per griffa a 6 bar
149 N33,5 lbf
Forza di apertura totale a 6 bar
298 N67,0 lbf
Peso pezzo consigliato
1,10 kg2,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-80-P-6-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
0,76 kg1,67 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
16 cm³0,98 pol³
Forza di chiusura per griffa a 6 bar
220 N49 lbf
Forza di apertura per griffa a 6 bar
246 N55,3 lbf
Forza di chiusura totale a 6 bar
440,0 N98,9 lbf
Forza di apertura totale a 6 bar
492,0 N110,6 lbf
Peso pezzo consigliato
2,20 kg4,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE80SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,80 kg1,76 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
16 cm³0,98 pol³
Forza di chiusura per griffa a 6 bar
268 N60,2 lbf
Forza di chiusura totale a 6 bar
536 N120,5 lbf
Peso pezzo consigliato
2,20 kg4,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE80SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,80 kg1,76 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
16 cm³0,98 pol³
Forza di apertura per griffa a 6 bar
297 N66,8 lbf
Forza di apertura totale a 6 bar
594 N133,5 lbf
Peso pezzo consigliato
2,20 kg4,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-95-P-15-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
1,00 kg2,20 libbre
Corsa per griffa
15 mm0,59 pollici
Volume aria corsa
27,5 cm³1,68 pollici cubi
Forza di chiusura per griffa a 6 bar
150 N33,7 lbf
Forza di apertura per griffa a 6 bar
170 N38,2 lbf
Forza di chiusura totale a 6 bar
300,0 N67,4 lbf
Forza di apertura totale a 6 bar
340,0 N76,4 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE95CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
1,05 kg2,31 libbre
Corsa per griffa
15 mm0,59 pollici
Volume aria corsa
27,5 cm³1,68 pollici cubi
Forza di chiusura per griffa a 6 bar
184 N41,4 lbf
Forza di chiusura totale a 6 bar
368 N82,7 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE95CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
1,05 kg2,31 libbre
Corsa per griffa
15 mm0,59 pollici
Volume aria corsa
27,5 cm³1,68 pollici cubi
Forza di apertura per griffa a 6 bar
204 N45,9 lbf
Forza di apertura totale a 6 bar
408 N91,7 lbf
Peso pezzo consigliato
1,50 kg3,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-95-P-7,5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
1,00 kg2,20 libbre
Corsa per griffa
7,5 mm0,30 pollici
Volume aria corsa
27,5 cm³1,68 pollici cubi
Forza di chiusura per griffa a 6 bar
300 N67,4 lbf
Forza di apertura per griffa a 6 bar
340 N76,4 lbf
Forza di chiusura totale a 6 bar
600,0 N134,9 lbf
Forza di apertura totale a 6 bar
680,0 N152,9 lbf
Peso pezzo consigliato
3,00 kg6,60 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE95SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
1,05 kg2,31 libbre
Corsa per griffa
7,5 mm0,30 pollici
Volume aria corsa
27,5 cm³1,68 pollici cubi
Forza di chiusura per griffa a 6 bar
361 N81,2 lbf
Forza di chiusura totale a 6 bar
722 N162,3 lbf
Peso pezzo consigliato
3,00 kg6,60 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE95SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
1,05 kg2,31 libbre
Corsa per griffa
7,5 mm0,30 pollici
Volume aria corsa
27,5 cm³1,68 pollici cubi
Forza di apertura per griffa a 6 bar
406 N91,3 lbf
Forza di apertura totale a 6 bar
812 N182,5 lbf
Peso pezzo consigliato
3,00 kg6,60 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-100-P-10-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
1,90 kg4,18 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
75 cm³4,58 pollici cubi
Forza di chiusura per griffa a 6 bar
635 N142,7 lbf
Forza di apertura per griffa a 6 bar
670 N150,6 lbf
Forza di chiusura totale a 6 bar
1270,0 N285,5 lbf
Forza di apertura totale a 6 bar
1340,0 N301,2 lbf
Peso pezzo consigliato
6,35 kg14,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE100CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
2,10 kg4,63 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
75 cm³4,58 pollici cubi
Forza di chiusura per griffa a 6 bar
777 N174,7 lbf
Forza di chiusura totale a 6 bar
1554 N349,4 lbf
Peso pezzo consigliato
6,35 kg14,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE100CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
2,10 kg4,63 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
75 cm³4,58 pollici cubi
Forza di apertura per griffa a 6 bar
803 N180,5 lbf
Forza di apertura totale a 6 bar
1606 N361,0 lbf
Peso pezzo consigliato
6,35 kg14,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-100-P-5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
1,90 kg4,18 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
75 cm³4,58 pollici cubi
Forza di chiusura per griffa a 6 bar
1270 N285,5 lbf
Forza di apertura per griffa a 6 bar
1340 N301,2 lbf
Forza di chiusura totale a 6 bar
2540,0 N571,0 lbf
Forza di apertura totale a 6 bar
2680,0 N602,5 lbf
Peso pezzo consigliato
12,70 kg27,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE100SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
2,10 kg4,63 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
75 cm³4,58 pollici cubi
Forza di chiusura per griffa a 6 bar
1524 N342,6 lbf
Forza di chiusura totale a 6 bar
3048 N685,2 lbf
Peso pezzo consigliato
12,70 kg27,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE100SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
2,10 kg4,63 libbre
Corsa per griffa
5 mm0,20 pollici
Volume aria corsa
75 cm³4,58 pollici cubi
Forza di apertura per griffa a 6 bar
1600 N359,7 lbf
Forza di apertura totale a 6 bar
3200 N719,4 lbf
Peso pezzo consigliato
12,70 kg27,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-115-P-20-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
1,85 kg4,07 libbre
Corsa per griffa
20 mm0,79 pollici
Volume aria corsa
61 cm³3,72 pollici cubi
Forza di chiusura per griffa a 6 bar
245 N55,1 lbf
Forza di apertura per griffa a 6 bar
271 N60,9 lbf
Forza di chiusura totale a 6 bar
490,0 N110,2 lbf
Forza di apertura totale a 6 bar
542,0 N121,8 lbf
Peso pezzo consigliato
2,45 kg5,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE115CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
2,00 kg4,41 libbre
Corsa per griffa
20 mm0,79 pollici
Volume aria corsa
61 cm³3,72 pollici cubi
Forza di chiusura per griffa a 6 bar
307 N69,0 lbf
Forza di chiusura totale a 6 bar
614 N138,0 lbf
Peso pezzo consigliato
2,45 kg5,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE115CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
2,00 kg4,41 libbre
Corsa per griffa
20 mm0,79 pollici
Volume aria corsa
61 cm³3,72 pollici cubi
Forza di apertura per griffa a 6 bar
324 N72,8 lbf
Forza di apertura totale a 6 bar
648 N145,7 lbf
Peso pezzo consigliato
2,45 kg5,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-115-P-10-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
1,85 kg4,07 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
61 cm³3,72 pollici cubi
Forza di chiusura per griffa a 6 bar
490 N110,2 lbf
Forza di apertura per griffa a 6 bar
542 N121,8 lbf
Forza di chiusura totale a 6 bar
980,0 N220,3 lbf
Forza di apertura totale a 6 bar
1084,0 N243,7 lbf
Peso pezzo consigliato
4,90 kg10,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE115SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
2,00 kg4,41 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
61 cm³3,72 pollici cubi
Forza di chiusura per griffa a 6 bar
602 N135,3 lbf
Forza di chiusura totale a 6 bar
1204 N270,7 lbf
Peso pezzo consigliato
4,90 kg10,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE115SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
2,00 kg4,41 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
61 cm³3,72 pollici cubi
Forza di apertura per griffa a 6 bar
647 N145,5 lbf
Forza di apertura totale a 6 bar
1294 N290,9 lbf
Peso pezzo consigliato
4,90 kg10,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-160-P-30-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
3,95 kg8,69 libbre
Corsa per griffa
30 mm1,18 pollici
Volume aria corsa
181 cm³11,04 pol³
Forza di chiusura per griffa a 6 bar
520 N116,9 lbf
Forza di apertura per griffa a 6 bar
557 N125,2 lbf
Forza di chiusura totale a 6 bar
1040,0 N233,8 lbf
Forza di apertura totale a 6 bar
1114,0 N250,4 lbf
Peso pezzo consigliato
5,20 kg11,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE160CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
3,95 kg8,71 libbre
Corsa per griffa
30 mm1,18 pollici
Volume aria corsa
181 cm³11,04 pol³
Forza di chiusura per griffa a 6 bar
594 N133,5 lbf
Forza di chiusura totale a 6 bar
1188 N267,1 lbf
Peso pezzo consigliato
5,20 kg11,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE160CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
3,95 kg8,71 libbre
Corsa per griffa
30 mm1,18 pollici
Volume aria corsa
181 cm³11,04 pol³
Forza di apertura per griffa a 6 bar
637 N143,2 lbf
Forza di apertura totale a 6 bar
1274 N286,4 lbf
Peso pezzo consigliato
5,20 kg11,40 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-160-P-15-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
3,70 kg8,14 libbre
Corsa per griffa
15 mm0,59 pollici
Volume aria corsa
181 cm³11,04 pol³
Forza di chiusura per griffa a 6 bar
1040 N233,8 lbf
Forza di apertura per griffa a 6 bar
1114 N250,4 lbf
Forza di chiusura totale a 6 bar
2080,0 N467,6 lbf
Forza di apertura totale a 6 bar
2228,0 N500,9 lbf
Peso pezzo consigliato
10,40 kg22,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE160SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
3,70 kg8,16 libbre
Corsa per griffa
15 mm0,59 pollici
Volume aria corsa
181 cm³11,04 pol³
Forza di chiusura per griffa a 6 bar
1167 N262,4 lbf
Forza di chiusura totale a 6 bar
2334 N524,7 lbf
Peso pezzo consigliato
10,40 kg22,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE160SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
3,70 kg8,16 libbre
Corsa per griffa
15 mm0,59 pollici
Volume aria corsa
181 cm³11,04 pol³
Forza di apertura per griffa a 6 bar
1270 N285,5 lbf
Forza di apertura totale a 6 bar
2540 N571,0 lbf
Peso pezzo consigliato
10,40 kg22,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-190-P-35-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
6,80 kg14,96 libbre
Corsa per griffa
35 mm1,38 pollici
Volume aria corsa
259 cm³15,80 pollici cubi
Forza di chiusura per griffa a 6 bar
635 N142,7 lbf
Forza di apertura per griffa a 6 bar
692 N155,6 lbf
Forza di chiusura totale a 6 bar
1270,0 N285,5 lbf
Forza di apertura totale a 6 bar
1384,0 N311,1 lbf
Peso pezzo consigliato
6,35 kg14,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE190CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
7,10 kg15,65 libbre
Corsa per griffa
35 mm1,38 pollici
Volume aria corsa
259 cm³15,80 pollici cubi
Forza di chiusura per griffa a 6 bar
735 N165,2 lbf
Forza di chiusura totale a 6 bar
1470 N330,5 lbf
Peso pezzo consigliato
6,35 kg14,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE190CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
7,10 kg15,65 libbre
Corsa per griffa
35 mm1,38 pollici
Volume aria corsa
259 cm³15,80 pollici cubi
Forza di apertura per griffa a 6 bar
803 N180,5 lbf
Forza di apertura totale a 6 bar
1606 N361,0 lbf
Peso pezzo consigliato
6,35 kg14,00 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-190-P-17,5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
6,80 kg14,96 libbre
Corsa per griffa
17,5 mm0,69 pollici
Volume aria corsa
259 cm³15,80 pollici cubi
Forza di chiusura per griffa a 6 bar
1270 N285,5 lbf
Forza di apertura per griffa a 6 bar
1384 N311,1 lbf
Forza di chiusura totale a 6 bar
2540,0 N571,0 lbf
Forza di apertura totale a 6 bar
2768,0 N622,2 lbf
Peso pezzo consigliato
12,70 kg27,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE190SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
7,10 kg15,65 libbre
Corsa per griffa
17,5 mm0,69 pollici
Volume aria corsa
259 cm³15,80 pollici cubi
Forza di chiusura per griffa a 6 bar
1442 N324,2 lbf
Forza di chiusura totale a 6 bar
2884 N648,4 lbf
Peso pezzo consigliato
12,70 kg27,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE190SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
7,10 kg15,65 libbre
Corsa per griffa
17,5 mm0,69 pollici
Volume aria corsa
259 cm³15,80 pollici cubi
Forza di apertura per griffa a 6 bar
1602 N360,1 lbf
Forza di apertura totale a 6 bar
3204 N720,3 lbf
Peso pezzo consigliato
12,70 kg27,90 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-210-P-40-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso
9,50 kg20,90 libbre
Corsa per griffa
40 mm1,57 pollici
Volume aria corsa
390 cm³23,79 pol³
Forza di chiusura per griffa a 6 bar
845 N190,0 lbf
Forza di apertura per griffa a 6 bar
902 N202,8 lbf
Forza di chiusura totale a 6 bar
1690,0 N379,9 lbf
Forza di apertura totale a 6 bar
1804,0 N405,5 lbf
Peso pezzo consigliato
8,45 kg18,60 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE210CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
11,10 kg24,47 libbre
Corsa per griffa
40 mm1,57 pollici
Volume aria corsa
390 cm³23,79 pol³
Forza di chiusura per griffa a 6 bar
976 N219,4 lbf
Forza di chiusura totale a 6 bar
1952 N438,8 lbf
Peso pezzo consigliato
8,45 kg18,60 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE210CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
11,10 kg24,47 libbre
Corsa per griffa
40 mm1,57 pollici
Volume aria corsa
390 cm³23,79 pol³
Forza di apertura per griffa a 6 bar
1032 N232,0 lbf
Forza di apertura totale a 6 bar
2064 N464,0 lbf
Peso pezzo consigliato
8,45 kg18,60 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE-210-P-20-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso
9,00 kg19,80 libbre
Corsa per griffa
20 mm0,79 pollici
Volume aria corsa
390 cm³23,79 pol³
Forza di chiusura per griffa a 6 bar
1690 N379,9 lbf
Forza di apertura per griffa a 6 bar
1804 N405,5 lbf
Forza di chiusura totale a 6 bar
3380,0 N759,8 lbf
Forza di apertura totale a 6 bar
3608,0 N811,1 lbf
Peso pezzo consigliato
16,90 kg37,20 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE210SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
11,10 kg24,47 libbre
Corsa per griffa
20 mm0,79 pollici
Volume aria corsa
390 cm³23,79 pol³
Forza di chiusura per griffa a 6 bar
1915 N430,5 lbf
Forza di chiusura totale a 6 bar
3830 N861,0 lbf
Peso pezzo consigliato
16,90 kg37,20 libbre
Ripetibilità
±0,05 mm±0,002 pollici
OPE210SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
11,10 kg24,47 libbre
Corsa per griffa
20 mm0,79 pollici
Volume aria corsa
390 cm³23,79 pol³
Forza di apertura per griffa a 6 bar
2059 N462,9 lbf
Forza di apertura totale a 6 bar
4118 N925,8 lbf
Peso pezzo consigliato
16,90 kg37,20 libbre
Ripetibilità
±0,05 mm±0,002 pollici

Pressione d'esercizio 2 - 12 bar Temperatura ambiente 5 - 60 °C Emissioni sonore (pressione sonora) ≤ 70 dB(A) in ogni direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Prodotti correlati

Pinze
HPG-2

HPG è una pinza parallela universale a due dita, progettata per garantire elevata ripetibilità e lunga durata. La sua versatilità la rende adatta a un’ampia gamma di applicazioni industriali.
Pinze
LGE

LGE è una pinza parallela compatta a due dita, progettata per garantire elevata affidabilità e lunga durata. Le dimensioni ridotte la rendono ideale per la movimentazione di componenti leggeri in applicazioni industriali.
Pinze
OPR

OPR è una pinza pneumatica a sei dita progettata per la movimentazione e l’assemblaggio di O-ring esterni. Integra due sistemi indipendenti: uno per l’espansione controllata della guarnizione e uno per la sua successiva espulsione e posizionamento sul componente.

Design

Pinze pneumatiche EFFECTO Pinze pneumatiche progettate per garantire una lunga durata, grazie a un Meccanismo a piani inclinati assicura alta potenza e una presa ripetibile e sincronizzata ciclo dopo ciclo.

Disponibili in 30 versioni e diverse dimensioni, dalle pinze compatte per spazi di lavoro ristretti ai modelli più grandi per applicazioni gravose, sono tutte dotate di un sistema di guida delle ganasce di qualità superiore che garantisce una movimentazione precisa e una facile manutenzione in ambienti severi.

Download

Modello e Descrizione Datasheet Disegno 2D Modello 3D
OPE-50-P-5-L-SM-12-N-B-S Versione a corsa lunga
OPE50CM Versione a corsa lunga - Molla in chiusura
OPE50CMA Versione a corsa lunga - Molla in apertura
OPE-50-P-3-A-SM-12-N-B-S Versione a corsa corta
OPE50SCM Versione a corsa corta - Molla in chiusura
OPE50SCMA Versione a corsa corta - Molla in apertura
OPE-60-P-7,5-L-SM-12-N-B-S Versione a corsa lunga
OPE60CM Versione a corsa lunga - Molla in chiusura
OPE60CMA Versione a corsa lunga - Molla in apertura
OPE-60-P-3,75-L-SM-12-N-B-S Versione a corsa corta
OPE60SCM Versione a corsa corta - Molla in chiusura
OPE60SCMA Versione a corsa corta - Molla in apertura
OPE-70-P-10-L-SM-12-N-B-S Versione a corsa lunga
OPE70CM Versione a corsa lunga - Molla in chiusura
OPE70CMA Versione a corsa lunga - Molla in apertura
OPE-70-P-5-L-SM-12-N-B-S Versione a corsa corta
OPE70SCM Versione a corsa corta - Molla in chiusura
OPE70SCMA Versione a corsa corta - Molla in apertura
OPE-80-P-12-L-SM-12-N-B-S Versione a corsa lunga
OPE80CM Versione a corsa lunga - Molla in chiusura
OPE80CMA Versione a corsa lunga - Molla in apertura
OPE-80-P-6-L-SM-12-N-B-S Versione a corsa corta
OPE80SCM Versione a corsa corta - Molla in chiusura
OPE80SCMA Versione a corsa corta - Molla in apertura
OPE-95-P-15-L-SM-12-N-B-S Versione a corsa lunga
OPE95CM Versione a corsa lunga - Molla in chiusura
OPE95CMA Versione a corsa lunga - Molla in apertura
OPE-95-P-7,5-L-SM-12-N-B-S Versione a corsa corta
OPE95SCM Versione a corsa corta - Molla in chiusura
OPE95SCMA Versione a corsa corta - Molla in apertura
OPE-100-P-10-L-SM-12-N-B-S Versione a corsa lunga
OPE100CM Versione a corsa lunga - Molla in chiusura
OPE100CMA Versione a corsa lunga - Molla in apertura
OPE-100-P-5-L-SM-12-N-B-S Versione a corsa corta
OPE100SCM Versione a corsa corta - Molla in chiusura
OPE100SCMA Versione a corsa corta - Molla in apertura
OPE-115-P-20-L-SM-12-N-B-S Versione a corsa lunga
OPE115CM Versione a corsa lunga - Molla in chiusura
OPE115CMA Versione a corsa lunga - Molla in apertura
OPE-115-P-10-L-SM-12-N-B-S Versione a corsa corta
OPE115SCM Versione a corsa corta - Molla in chiusura
OPE115SCMA Versione a corsa corta - Molla in apertura
OPE-160-P-30-L-SM-12-N-B-S Versione a corsa lunga
OPE160CM Versione a corsa lunga - Molla in chiusura
OPE160CMA Versione a corsa lunga - Molla in apertura
OPE-160-P-15-L-SM-12-N-B-S Versione a corsa corta
OPE160SCM Versione a corsa corta - Molla in chiusura
OPE160SCMA Versione a corsa corta - Molla in apertura
OPE-190-P-35-L-SM-12-N-B-S Versione a corsa lunga
OPE190CM Versione a corsa lunga - Molla in chiusura
OPE190CMA Versione a corsa lunga - Molla in apertura
OPE-190-P-17,5-L-SM-12-N-B-S Versione a corsa corta
OPE190SCM Versione a corsa corta - Molla in chiusura
OPE190SCMA Versione a corsa corta - Molla in apertura
OPE-210-P-40-L-SM-12-N-B-S Versione a corsa lunga
OPE210CM Versione a corsa lunga - Molla in chiusura
OPE210CMA Versione a corsa lunga - Molla in apertura
OPE-210-P-20-L-SM-12-N-B-S Versione a corsa corta
OPE210SCM Versione a corsa corta - Molla in chiusura
OPE210SCMA Versione a corsa corta - Molla in apertura
OPE-50-P-5-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE50CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE50CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-50-P-3-A-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE50SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE50SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-60-P-7,5-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE60CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE60CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-60-P-3,75-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE60SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE60SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-70-P-10-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE70CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE70CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-70-P-5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE70SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE70SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-80-P-12-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE80CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE80CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-80-P-6-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE80SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE80SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-95-P-15-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE95CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE95CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-95-P-7,5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE95SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE95SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-100-P-10-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE100CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE100CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-100-P-5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE100SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE100SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-115-P-20-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE115CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE115CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-115-P-10-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE115SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE115SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-160-P-30-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE160CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE160CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-160-P-15-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE160SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE160SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-190-P-35-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE190CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE190CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-190-P-17,5-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE190SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE190SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-210-P-40-L-SM-12-N-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
OPE210CM

Versione a corsa lunga Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE210CMA

Versione a corsa lunga Molla in apertura

Datasheet
Disegno 2D
Modello 3D
OPE-210-P-20-L-SM-12-N-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
OPE210SCM

Versione a corsa corta Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
OPE210SCMA

Versione a corsa corta Molla in apertura

Datasheet
Disegno 2D
Modello 3D

Moduli e accessori

Sensori per pinze OPE-2

I sensori delle pinze rilevano la posizione delle ganasce (aperte/chiuse) a scopo di verifica nelle movimentazione automatizzate.

Metrico Imperiale
Modello e Descrizione Corrente max. Tipo Cavi Tensione Lunghezza del cavo Protezione Distanza operativa
TOH Interruttore magnetico tipo REED,Supporto Orizzontale , normalmente aperto da 5 a 50 mA REED 2 12 - 24 V 3 m118,11 pollici IP67
TOV Interruttore magnetico di tipo REED, Supporto verticale, normalmente aperto da 5 a 50 mA REED 2 12 - 24 V 3 m118,11 pollici IP67
DSL1C Interruttore magnetico di tipo REED, normalmente aperto 100 mA REED 2 3 - 24 V 2,5 m98,43 pollici IP67
T2H Interruttore magnetico ad effetto Hall,Supporto Orizzontale , normalmente aperto 5 - 25 mA HALL 2 10 - 30 V 3 m118,11 pollici IP67
T2V Interruttore magnetico ad effetto Hall, Supporto verticale, normalmente aperto 5 - 25 mA HALL 2 10 - 30 V 3 m118,11 pollici IP67
T3PH Interruttore magnetico ad effetto Hall, a 3 fili 100 mA HALL 3 10 - 28 V 3 m³ m118,11 pollici IP67
SM8 Sensore di prossimità PNP, normalmente aperto, filettatura M8x1 200 mA Prossimità 3 10 - 30 V 2 m78,74 pollici IP67 2 mm0,08 pollici
TOH

Interruttore magnetico tipo REED,Supporto Orizzontale , normalmente aperto

Corrente max.
da 5 a 50 mA
Tipo
REED
Cavi
2
Tensione
12 - 24 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
TOV

Interruttore magnetico di tipo REED, Supporto verticale, normalmente aperto

Corrente max.
da 5 a 50 mA
Tipo
REED
Cavi
2
Tensione
12 - 24 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
DSL1C

Interruttore magnetico di tipo REED, normalmente aperto

Corrente max.
100 mA
Tipo
REED
Cavi
2
Tensione
3 - 24 V
Lunghezza del cavo
2,5 m98,43 pollici
Protezione
IP67
T2H

Interruttore magnetico ad effetto Hall,Supporto Orizzontale , normalmente aperto

Corrente max.
5 - 25 mA
Tipo
HALL
Cavi
2
Tensione
10 - 30 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
T2V

Interruttore magnetico ad effetto Hall, Supporto verticale, normalmente aperto

Corrente max.
5 - 25 mA
Tipo
HALL
Cavi
2
Tensione
10 - 30 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
T3PH

Interruttore magnetico ad effetto Hall, a 3 fili

Corrente max.
100 mA
Tipo
HALL
Cavi
3
Tensione
10 - 28 V
Lunghezza del cavo
3 m³ m118,11 pollici
Protezione
IP67
SM8

Sensore di prossimità PNP, normalmente aperto, filettatura M8x1

Corrente max.
200 mA
Tipo
Prossimità
Cavi
3
Tensione
10 - 30 V
Lunghezza del cavo
2 m78,74 pollici
Protezione
IP67
Distanza operativa
2 mm0,08 pollici

Temperatura di esercizio: 5 - 60 °C (40 - 140 °F) Emissioni acustiche (pressione sonora): ≤ 70 dB(A) in qualsiasi direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Contatta EFFECTO

Trova subito il tool più adatto alla tua applicazione

Richiedi il download di " Modello 3D "

* Indica un campo obbligatorio
