Pinze

OPR

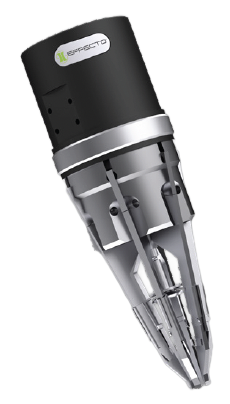

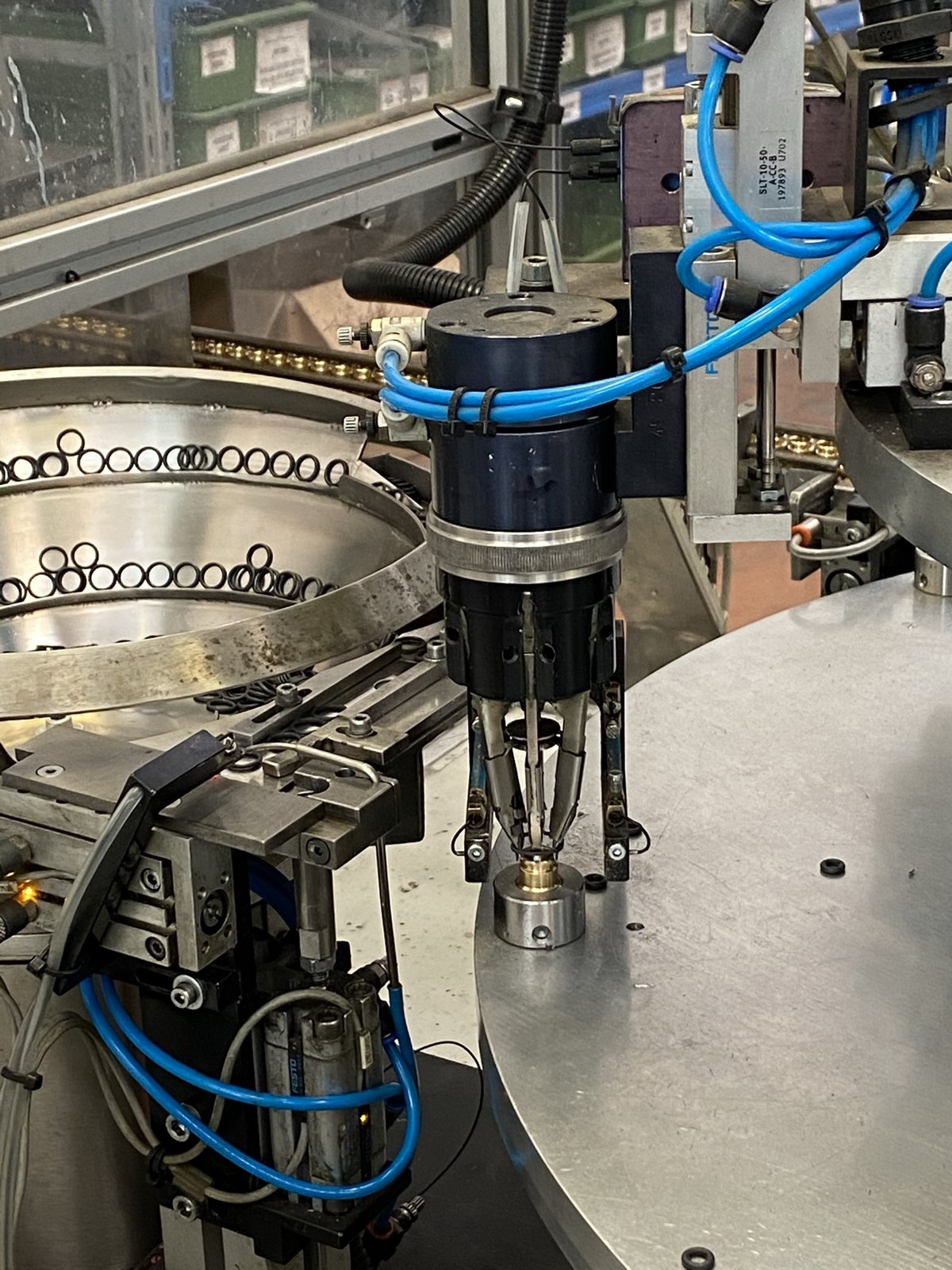

OPR è una pinza pneumatica a sei dita progettata per la movimentazione e l’assemblaggio di O-ring esterni. Integra due sistemi indipendenti: uno per l’espansione controllata della guarnizione e uno per la sua successiva espulsione e posizionamento sul componente.

Modelli Design Download

Modelli

Gli OPR sono innovative pinze a più dita per la movimentazione e l’assemblaggio di O-ring esterni.

Vantaggi

Progettato appositamente con un dispositivo indipendente che espande la guarnizione e un altro che successivamente la espelle per il montaggio.
Capacità di assemblare guarnizioni particolarmente spesse e di posizionarle in sedi situate a una certa distanza dalle estremità dell'alloggiamento.
regolabile corsa adatta a O-ring di diverse dimensioni.
Alloggiamento robusto e leggero realizzato in lega di alluminio con rivestimento duro.
Sono incluse delle dita appositamente progettate.

Modello e Descrizione	Datasheet	Modello 3D	Peso	Corsa per griffa	Nr. griffe	Corsa espulsore	Ripetibilità	Forza di apertura e teorica per ganascia a 6 bar	Forza espulsore @ 6 bar
OPR-50-1-P-9-L-SM-8-N-B-N Angolare Versione a corsa corta			0,70 kg1,54 libbre	9 °9 °	6	7,5 mm0,29 pollici	±0,05 mm±0,0020 pollici	23,5 Nm208,0 in-lb	118 N26,5 lbf
OPR-50-2-P-9-L-SM-8-N-B-N Angolare Versione a corsa lunga			0,77 kg1,69 libbre	9 °9 °	6	7,5 mm0,29 pollici	±0,05 mm±0,0020 pollici	23,5 Nm208,0 in-lb	118 N26,5 lbf

OPR-50-1-P-9-L-SM-8-N-B-N

Angular Versione a corsa corta

Datasheet
Modello 3D
Peso: 0,70 kg1,54 libbre
Corsa per griffa: 9 °9 °
Nr. griffe: 6
Corsa espulsore: 7,5 mm0,29 pollici
Ripetibilità: ±0,05 mm±0,0020 pollici
Forza di apertura e teorica per ganascia a 6 bar: 23,5 Nm208,0 in-lb
Forza espulsore @ 6 bar: 118 N26,5 lbf

OPR-50-2-P-9-L-SM-8-N-B-N

Angular Versione a corsa lunga

Datasheet
Modello 3D
Peso: 0,77 kg1,69 libbre
Corsa per griffa: 9 °9 °
Nr. griffe: 6
Corsa espulsore: 7,5 mm0,29 pollici
Ripetibilità: ±0,05 mm±0,0020 pollici
Forza di apertura e teorica per ganascia a 6 bar: 23,5 Nm208,0 in-lb
Forza espulsore @ 6 bar: 118 N26,5 lbf

Prodotti correlati

Pinze

PM è una pinza pneumatica innovativa a 4 o 6 ganasce per la movimentazione e l'assemblaggio di O-ring e guarnizioni, dotata di dispositivi di espansione ed espulsione.

Pinze

PMIE

PMIE è una pinza pneumatica a sei dita progettata per la movimentazione e il montaggio di O-ring interni ed esterni. Integra sistemi indipendenti per l’espansione controllata della guarnizione e la successiva espulsione e posizionamento sul componente.

Pinze

LGE

LGE è una pinza parallela compatta a due dita, progettata per garantire elevata affidabilità e lunga durata. Le dimensioni ridotte la rendono ideale per la movimentazione di componenti leggeri in applicazioni industriali.

Design

Pinze pneumatiche EFFECTO Pinze pneumatiche progettate per garantire una lunga durata, grazie a un Meccanismo a piani inclinati assicura alta potenza e una presa ripetibile e sincronizzata ciclo dopo ciclo.

Disponibili in 30 versioni e diverse dimensioni, dalle pinze compatte per spazi di lavoro ristretti ai modelli più grandi per applicazioni gravose, sono tutte dotate di un sistema di guida delle ganasce di qualità superiore che garantisce una movimentazione precisa e una facile manutenzione in ambienti severi.
