Pinze

PMIE

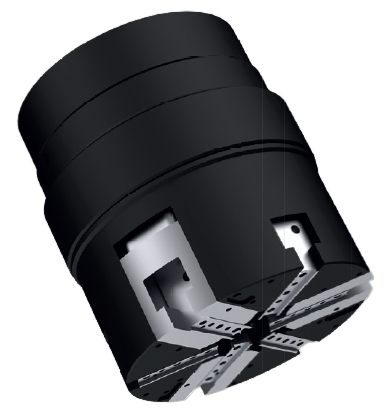

PMIE è una pinza pneumatica a sei dita progettata per la movimentazione e il montaggio di O-ring interni ed esterni. Integra sistemi indipendenti per l’espansione controllata della guarnizione e la successiva espulsione e posizionamento sul componente.

Modelli

I PMIE sono pinze innovative a più dita per la movimentazione e l'assemblaggio di O-ring interni ed esterni.

Vantaggi

  • Progettato appositamente con un dispositivo indipendente che espande la guarnizione e un altro che successivamente la espelle per il montaggio.
  • Capacità di assemblare guarnizioni particolarmente spesse e di posizionarle in sedi situate a una certa distanza dalle estremità dell'alloggiamento.
  • regolabile corsa adatta a O-ring di diverse dimensioni.
  • Alloggiamento robusto e leggero realizzato in lega di alluminio con rivestimento duro.
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Corsa per griffa Nr. griffe Corsa espulsore Forza di chiusura per griffa a 6 bar Forza di apertura per griffa a 6 bar Ripetibilità Forza espulsore @ 6 bar
PMIE-6-P-17-U-CM-8-N-B-N Assemblaggio interno ed esterno 1,95 kg4,30 libbre Dita "A" 17,0 / Dita "B" 13,5 mmDita "A" 0,67 / Dita "B" 0,53 pollici 6 5 mm0,2 pollici "A" dita 30,0 N"A" dita 1,18 lbf Dita "A" 31,6 / Dita "B" 50,0 NDita "A" 1,24 / Dita "B" 1,97 lbf ±0,05 mm±0,0020 pollici "A" in calo di 200 / "A" in rialzo di 385 N"A" in calo di 7,87 / "A" in aumento di 15,16 lbf
PMIE-6-P-17-U-CM-8-N-B-N

Assemblaggio interno ed esterno

Datasheet

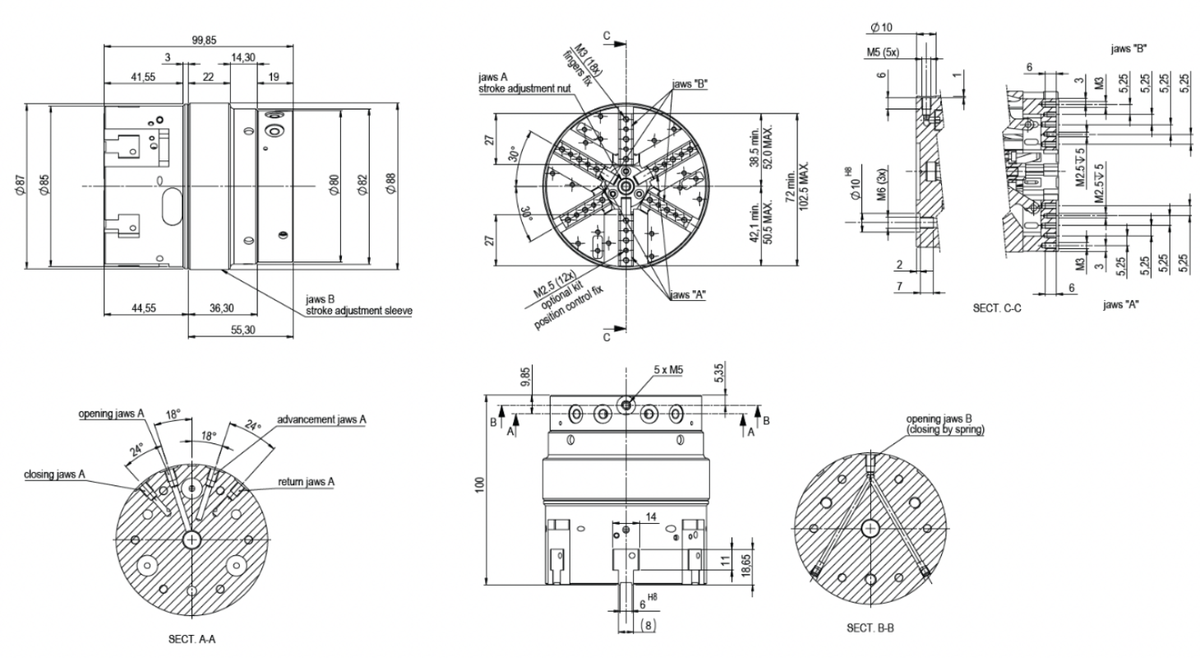

Disegno 2D
Modello 3D
Peso
1,95 kg4,30 libbre
Corsa per griffa
Dita "A" 17,0 / Dita "B" 13,5 mmDita "A" 0,67 / Dita "B" 0,53 pollici
Nr. griffe
6
Corsa espulsore
5 mm0,2 pollici
Forza di chiusura per griffa a 6 bar
"A" dita 30,0 N"A" dita 1,18 lbf
Forza di apertura per griffa a 6 bar
Dita "A" 31,6 / Dita "B" 50,0 NDita "A" 1,24 / Dita "B" 1,97 lbf
Ripetibilità
±0,05 mm±0,0020 pollici
Forza espulsore @ 6 bar
"A" in calo di 200 / "A" in rialzo di 385 N"A" in calo di 7,87 / "A" in aumento di 15,16 lbf

Pressione d'esercizio 4 - 8 bar (58 - 116 psi)Temperatura di esercizio 5 - 60 °C (41 - 140 °F) Emissione acustica (pressione sonora) ≤ 70 dB(A) in qualsiasi direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Prodotti correlati

Pinze
OPR

OPR è una pinza pneumatica a sei dita progettata per la movimentazione e l’assemblaggio di O-ring esterni. Integra due sistemi indipendenti: uno per l’espansione controllata della guarnizione e uno per la sua successiva espulsione e posizionamento sul componente.
Pinze
PM

PM è una pinza pneumatica innovativa a 4 o 6 ganasce per la movimentazione e l'assemblaggio di O-ring e guarnizioni, dotata di dispositivi di espansione ed espulsione.

Design

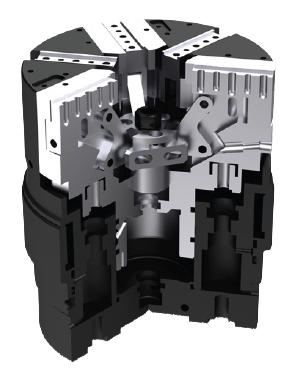

Pinze pneumatiche EFFECTO Pinze pneumatiche progettate per garantire una lunga durata, grazie a un Meccanismo a piani inclinati assicura alta potenza e una presa ripetibile e sincronizzata ciclo dopo ciclo.

Disponibili in 30 versioni e diverse dimensioni, dalle pinze compatte per spazi di lavoro ristretti ai modelli più grandi per applicazioni gravose, sono tutte dotate di un sistema di guida delle ganasce di qualità superiore che garantisce una movimentazione precisa e una facile manutenzione in ambienti severi.
