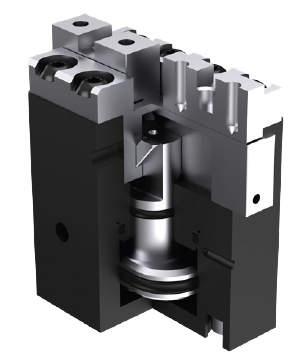

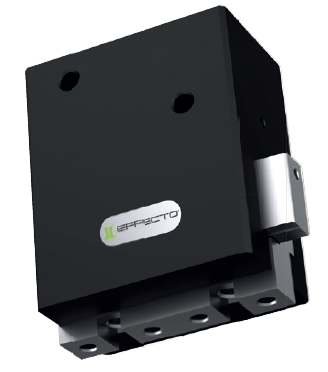

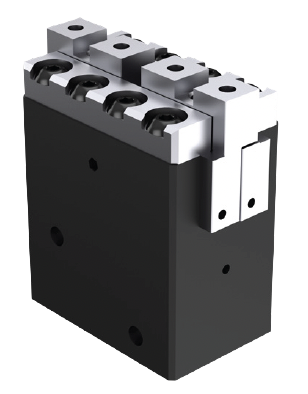

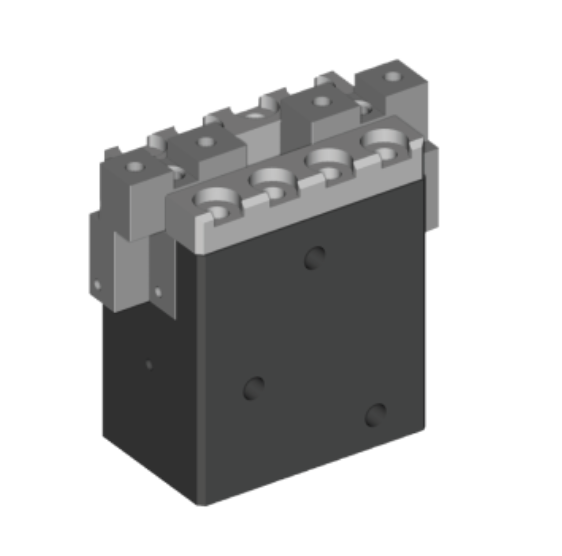

LGE è una pinza parallela compatta a due dita, progettata per garantire elevata affidabilità e lunga durata. Le dimensioni ridotte la rendono ideale per la movimentazione di componenti leggeri in applicazioni industriali.

Modelli

LGE è una pinza parallela compatta a due dita, progettata per garantire elevata affidabilità e lunga durata. Le dimensioni ridotte la rendono ideale per la movimentazione di componenti leggeri in applicazioni industriali.

Vantaggi

  • Elevata densità energetica.
  • High Corsa per griffa.
  • Robusta guida a T con guide in acciaio temprato per un efficace allineamento delle ganasce, una movimentazione precisa e una facile manutenzione.
  • Dimensioni compatte per un ingombro minimo in applicazioni sensibili allo spazio.
  • Il pistone ovale massimizza le forze di presa.
  • Montaggio con due direzioni di avvitamento per un'integrazione versatile e flessibile.
  • Alimentazione dell'aria tramite collegamenti diretti senza tubi flessibili o raccordi a vite.
Metrico Imperiale
Modello e Descrizione Datasheet Disegno 2D Modello 3D Peso Corsa per griffa Volume aria corsa Forza di chiusura per griffa a 6 bar Forza di apertura per griffa a 6 bar Forza di chiusura totale a 6 bar Forza di apertura totale a 6 bar Peso pezzo consigliato Ripetibilità
LGE-30-P-3-L-SM-6-N-B-N 0,11 kg0,24 libbre 3 mm0,12 pollici 1,2 cm³0,07 in³ 51 N11,5 lbf 29 N6,5 lbf 102 N22,9 lbf 58 N13,0 lbf 0,38 kg0,80 libbre ±0,05 mm±0,002 pollici
LGE30NM Molla in chiusura 0,12 kg0,26 libbre 3 mm0,12 pollici 1,2 cm³0,07 in³ 44 N9,9 lbf 88 N19,8 lbf 0,38 kg0,80 libbre ±0,05 mm±0,002 pollici
LGE30NMA Molla in apertura 0,13 kg0,29 libbre 3 mm0,12 pollici 1,2 cm³0,07 in³ 28 N6,3 lbf 56 N12,6 lbf 0,38 kg0,80 libbre ±0,05 mm±0,002 pollici
LGE-35-P-4-L-SM-6-N-B-N 0,14 kg0,30 libbre 4 mm0,16 pollici 2,5 cm³0,15 pol³ 78 N17,5 lbf 57 N12,8 lbf 156 N35,1 lbf 114 N25,6 lbf 0,57 kg1,30 libbre ±0,05 mm±0,002 pollici
LGE35NM Molla in chiusura 0,15 kg0,33 libbre 4 mm0,16 pollici 2,5 cm³0,15 pol³ 72 N16,2 lbf 144 N32,4 lbf 0,57 kg1,30 libbre ±0,05 mm±0,002 pollici
LGE35NMA Molla in apertura 0,15 kg0,33 libbre 4 mm0,16 pollici 2,5 cm³0,15 pol³ 57 N12,8 lbf 114 N25,6 lbf 0,57 kg1,30 libbre ±0,05 mm±0,002 pollici
LGE-45-P-6-L-SM-6-N-B-N 0,24 kg0,53 libbre 6 mm0,24 pollici 5 cm³0,31 pol³ 104 N23,4 lbf 74 N16,6 lbf 208 N46,8 lbf 148 N33,3 lbf 0,77 kg1,70 lb ±0,05 mm±0,002 pollici
LGE45NM Molla in chiusura 0,26 kg0,57 libbre 6 mm0,24 pollici 5 cm³0,31 pol³ 96 N21,6 lbf 192 N43,2 lbf 0,77 kg1,70 lb ±0,05 mm±0,002 pollici
LGE45NMA Molla in apertura 0,28 kg0,62 libbre 6 mm0,24 pollici 5 cm³0,31 pol³ 72 N16,2 lbf 144 N32,4 lbf 0,77 kg1,70 lb ±0,05 mm±0,002 pollici
LGE-30-P-3-L-SM-6-N-B-N
Datasheet

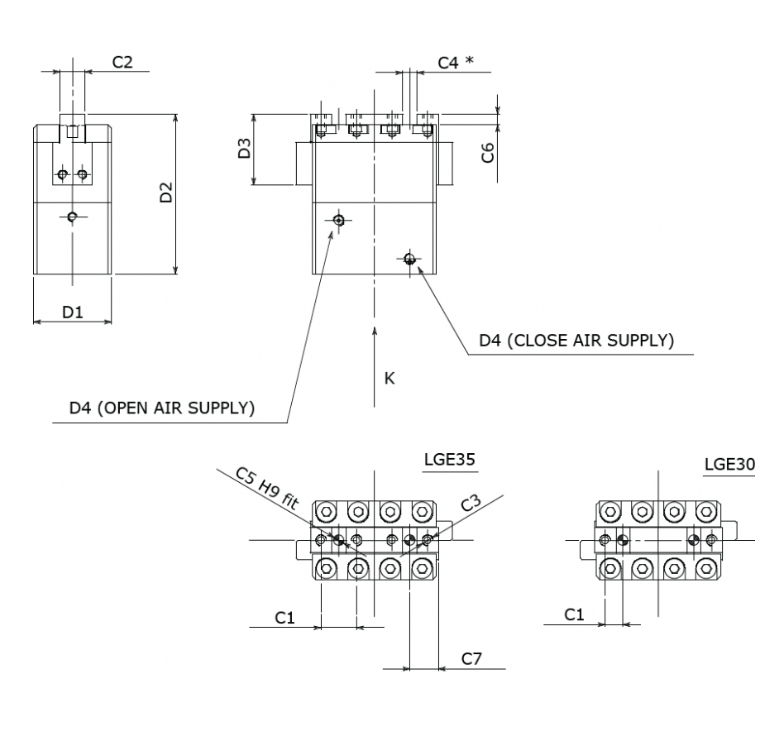

Disegno 2D
Modello 3D
Peso
0,11 kg0,24 libbre
Corsa per griffa
3 mm0,12 pollici
Volume aria corsa
1,2 cm³0,07 in³
Forza di chiusura per griffa a 6 bar
51 N11,5 lbf
Forza di apertura per griffa a 6 bar
29 N6,5 lbf
Forza di chiusura totale a 6 bar
102 N22,9 lbf
Forza di apertura totale a 6 bar
58 N13,0 lbf
Peso pezzo consigliato
0,38 kg0,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
LGE30NM

Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,12 kg0,26 libbre
Corsa per griffa
3 mm0,12 pollici
Volume aria corsa
1,2 cm³0,07 in³
Forza di chiusura per griffa a 6 bar
44 N9,9 lbf
Forza di chiusura totale a 6 bar
88 N19,8 lbf
Peso pezzo consigliato
0,38 kg0,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
LGE30NMA

Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,13 kg0,29 libbre
Corsa per griffa
3 mm0,12 pollici
Volume aria corsa
1,2 cm³0,07 in³
Forza di apertura per griffa a 6 bar
28 N6,3 lbf
Forza di apertura totale a 6 bar
56 N12,6 lbf
Peso pezzo consigliato
0,38 kg0,80 libbre
Ripetibilità
±0,05 mm±0,002 pollici
LGE-35-P-4-L-SM-6-N-B-N
Datasheet
Disegno 2D
Modello 3D
Peso
0,14 kg0,30 libbre
Corsa per griffa
4 mm0,16 pollici
Volume aria corsa
2,5 cm³0,15 pol³
Forza di chiusura per griffa a 6 bar
78 N17,5 lbf
Forza di apertura per griffa a 6 bar
57 N12,8 lbf
Forza di chiusura totale a 6 bar
156 N35,1 lbf
Forza di apertura totale a 6 bar
114 N25,6 lbf
Peso pezzo consigliato
0,57 kg1,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
LGE35NM

Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,15 kg0,33 libbre
Corsa per griffa
4 mm0,16 pollici
Volume aria corsa
2,5 cm³0,15 pol³
Forza di chiusura per griffa a 6 bar
72 N16,2 lbf
Forza di chiusura totale a 6 bar
144 N32,4 lbf
Peso pezzo consigliato
0,57 kg1,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
LGE35NMA

Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,15 kg0,33 libbre
Corsa per griffa
4 mm0,16 pollici
Volume aria corsa
2,5 cm³0,15 pol³
Forza di apertura per griffa a 6 bar
57 N12,8 lbf
Forza di apertura totale a 6 bar
114 N25,6 lbf
Peso pezzo consigliato
0,57 kg1,30 libbre
Ripetibilità
±0,05 mm±0,002 pollici
LGE-45-P-6-L-SM-6-N-B-N
Datasheet
Disegno 2D
Modello 3D
Peso
0,24 kg0,53 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
5 cm³0,31 pol³
Forza di chiusura per griffa a 6 bar
104 N23,4 lbf
Forza di apertura per griffa a 6 bar
74 N16,6 lbf
Forza di chiusura totale a 6 bar
208 N46,8 lbf
Forza di apertura totale a 6 bar
148 N33,3 lbf
Peso pezzo consigliato
0,77 kg1,70 lb
Ripetibilità
±0,05 mm±0,002 pollici
LGE45NM

Molla in chiusura

Datasheet
Disegno 2D
Modello 3D
Peso
0,26 kg0,57 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
5 cm³0,31 pol³
Forza di chiusura per griffa a 6 bar
96 N21,6 lbf
Forza di chiusura totale a 6 bar
192 N43,2 lbf
Peso pezzo consigliato
0,77 kg1,70 lb
Ripetibilità
±0,05 mm±0,002 pollici
LGE45NMA

Molla in apertura

Datasheet
Disegno 2D
Modello 3D
Peso
0,28 kg0,62 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
5 cm³0,31 pol³
Forza di apertura per griffa a 6 bar
72 N16,2 lbf
Forza di apertura totale a 6 bar
144 N32,4 lbf
Peso pezzo consigliato
0,77 kg1,70 lb
Ripetibilità
±0,05 mm±0,002 pollici

Pressione d'esercizio 3 - 6 bar Temperatura ambiente 5 - 60 °C Emissioni sonore (pressione sonora) ≤ 70 dB(A) in ogni direzione
