Pinze

HPG-3

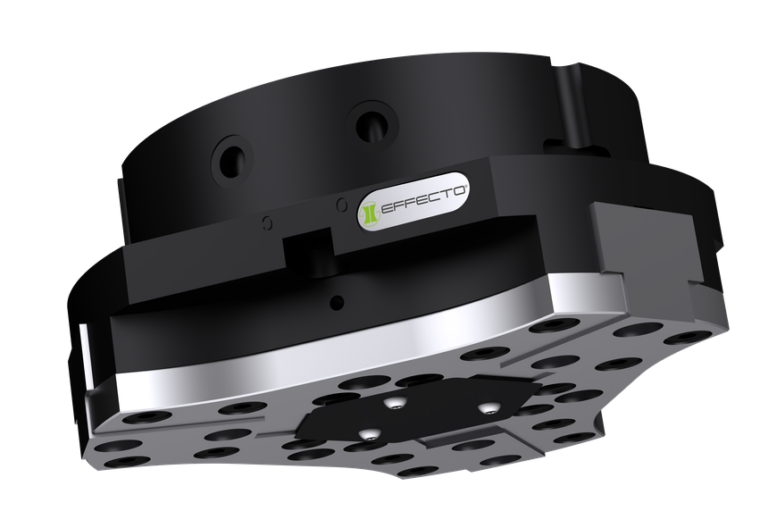

HPG è una pinza parallela universale a tre dita, progettata per garantire elevata precisione e ripetibilità di presa. La costruzione robusta assicura lunga durata e affidabilità, rendendola adatta a un’ampia gamma di applicazioni industriali.

Modelli Design Download Moduli e accessori

Modelli

Vantaggi

Alloggiamento robusto e leggero realizzato in lega di alluminio con rivestimento duro.
Robusta guida a T con guide in acciaio temprato per un efficace allineamento delle ganasce, una movimentazione precisa e una facile manutenzione.

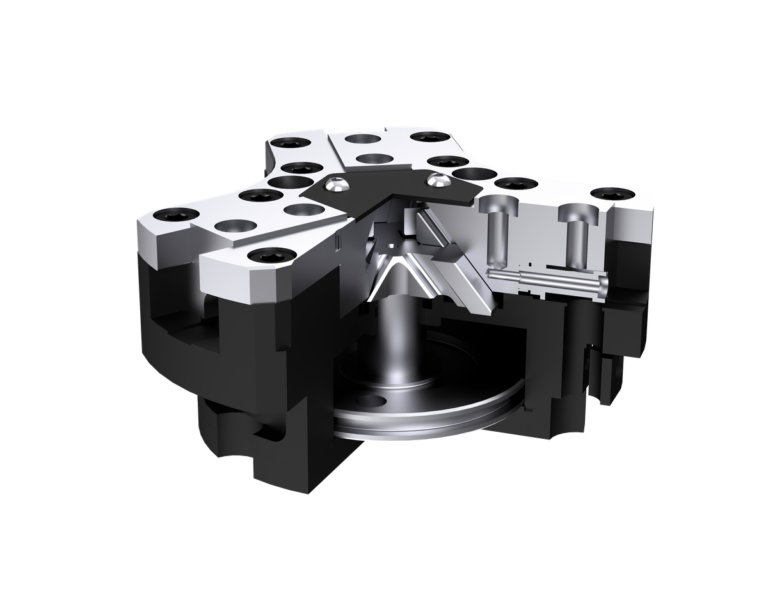

Design a gancio a cuneo per una trasmissione di forza elevata e la sincronizzazione delle ganasce.
Dimensioni compatte per un ingombro minimo in applicazioni sensibili allo spazio.
Montaggio su due lati con tre direzioni di avvitamento per un’integrazione versatile e flessibile.
Magneti permanenti integrati per il monitoraggio diretto del movimento del pistone.
Asse di montaggio e posizionamento dei sensori di campo magnetico.
Alimentazione dell'aria tramite collegamenti diretti senza tubi flessibili o raccordi a vite.

Modello e Descrizione	Peso	Corsa per griffa	Volume aria corsa	Forza di chiusura per griffa a 6 bar	Forza di apertura per griffa a 6 bar	Forza di chiusura totale a 6 bar	Forza di apertura totale a 6 bar	Peso pezzo consigliato	Ripetibilità
HPG-306-P-4-U-SM-8-P-B-S Versione a corsa lunga	0,30 kg0,66 libbre	4 mm0,16 pollici	9 cm³0,55 pol³	110 N24,7 lbf	120 N27,0 lbf	330 N49,5 lbf	360 N54 lbf	1,10 kg2,4 libbre	±0,01 mm±0,0004 pollici
HPG-306-P-4-U-CM-8-P-B-S Versione a corsa lunga	0,35 kg0,77 libbre	4 mm0,16 pollici	15 cm³0,92 pol³	150 N33,7 lbf	75 N16,9 lbf	450 N101,2 lbf	225 N50,6 lbf	1,10 kg2,4 libbre	±0,01 mm±0,0004 pollici
HPG-306-P-4-U-AM-8-P-B-S Versione a corsa lunga	0,36 kg0,79 libbre	4 mm0,16 pollici	15 cm³0,92 pol³	60 N13,5 lbf	160 N36,0 lbf	180 N40,5 lbf	480 N107,9 lbf	1,10 kg2,4 libbre	±0,01 mm±0,0004 pollici
HPG-306-P-2-U-SM-8-P-B-S Versione a corsa corta	0,31 kg0,68 libbre	2 mm0,08 pollici	9 cm³0,55 pol³	220 N49,5 lbf	240 N54,0 lbf	660 N98,9 lbf	720 N107,9 lbf	2,20 kg4,8 libbre	±0,01 mm±0,0004 pollici
HPG-306-P-2-U-CM-8-P-B-S Versione a corsa corta	0,35 kg0,77 libbre	2 mm0,08 pollici	15 cm³0,92 pol³	300 N67,4 lbf	150 N33,7 lbf	900 N202,3 lbf	450 N101,2 lbf	2,20 kg4,8 libbre	±0,01 mm±0,0004 pollici
HPG-306-P-2-U-AM-8-P-B-S Versione a corsa corta	0,37 kg0,82 libbre	2 mm0,08 pollici	15 cm³0,92 pol³	125 N28,1 lbf	325 N73,1 lbf	375 N84,3 lbf	975 N219,2 lbf	2,20 kg4,8 libbre	±0,01 mm±0,0004 pollici
HPG-307-P-6-U-SM-8-P-B-S Versione a corsa lunga	0,50 kg1,10 libbre	6 mm0,24 pollici	25 cm³1,53 pollici cubi	225 N50,6 lbf	245 N55,1 lbf	675 N151,7 lbf	735 N165,2 lbf	3,37 kg7,42 libbre	±0,01 mm±0,0004 pollici
HPG-307-P-6-U-CM-8-P-B-S Versione a corsa lunga	0,58 kg1,28 libbre	6 mm0,24 pollici	43 cm³2,62 pol³	270 N60,7 lbf	180 N40,5 lbf	810 N182,1 lbf	540 N121,4 lbf	3,37 kg7,42 libbre	±0,01 mm±0,0004 pollici
HPG-307-P-6-U-AM-8-P-B-S Versione a corsa lunga	0,63 kg1,39 libbre	6 mm0,24 pollici	43 cm³2,62 pol³	160 N36,0 lbf	290 N65,2 lbf	480 N107,9 lbf	870 N195,6 lbf	3,37 kg7,42 libbre	±0,01 mm±0,0004 pollici
HPG-307-P-3-U-SM-8-P-B-S Versione a corsa corta	0,53 kg1,17 libbre	3 mm0,12 pollici	25 cm³1,53 pollici cubi	450 N101,2 lbf	490 N110,2 lbf	1350 N303,5 lbf	1470 N330,5 lbf	6,75 kg14,85 libbre	±0,01 mm±0,0004 pollici
HPG-307-P-3-U-CM-8-P-B-S Versione a corsa corta	0,60 kg1,32 libbre	3 mm0,12 pollici	43 cm³2,62 pol³	550 N123,6 lbf	360 N80,9 lbf	1650 N370,9 lbf	1080 N242,8 lbf	6,75 kg14,85 libbre	±0,01 mm±0,0004 pollici
HPG-307-P-3-U-AM-8-P-B-S Versione a corsa corta	0,64 kg1,41 libbre	3 mm0,12 pollici	43 cm³2,62 pol³	330 N74,2 lbf	590 N132,6 lbf	990 N222,6 lbf	1770 N397,9 lbf	6,75 kg14,85 libbre	±0,01 mm±0,0004 pollici
HPG-309-P-8-U-SM-8-P-B-S Versione a corsa lunga	0,85 kg1,87 libbre	8 mm0,31 pollici	55 cm³3,36 pol³	370 N83,2 lbf	395 N88,8 lbf	1110 N249,5 lbf	1185 N266,4 lbf	5,55 kg12,21 libbre	±0,01 mm±0,0004 pollici
HPG-309-P-8-U-CM-8-P-B-S Versione a corsa lunga	1,04 kg2,29 lb	8 mm0,31 pollici	84 cm³5,13 pollici cubi	475 N106,8 lbf	230 N51,7 lbf	1425 N320,4 lbf	690 N155,1 lbf	5,55 kg12,21 libbre	±0,01 mm±0,0004 pollici
HPG-309-P-8-U-AM-8-P-B-S Versione a corsa lunga	1,18 kg2,60 libbre	8 mm0,31 pollici	84 cm³5,13 pollici cubi	200 N45,0 lbf	500 N112,4 lbf	600 N134,9 lbf	1500 N337,2 lbf	5,55 kg12,21 libbre	±0,01 mm±0,0004 pollici
HPG-309-P-4-U-SM-8-P-B-S Versione a corsa corta	0,88 kg1,94 libbre	4 mm0,16 pollici	55 cm³3,36 pol³	740 N166,4 lbf	790 N177,6 lbf	2220 N499,1 lbf	2370 N532,8 lbf	11,10 kg24,42 libbre	±0,01 mm±0,0004 pollici
HPG-309-P-4-U-CM-8-P-B-S Versione a corsa corta	1,07 kg2,36 libbre	4 mm0,16 pollici	84 cm³5,13 pollici cubi	960 N215,8 lbf	470 N105,7 lbf	2880 N647,5 lbf	1410 N317,0 lbf	11,10 kg24,42 libbre	±0,01 mm±0,0004 pollici
HPG-309-P-4-U-AM-8-P-B-S Versione a corsa corta	1,20 kg2,65 libbre	4 mm0,16 pollici	84 cm³5,13 pollici cubi	420 N94,4 lbf	1000 N224,8 lbf	1260 N283,3 lbf	3000 N674,4 lbf	11,10 kg24,42 libbre	±0,01 mm±0,0004 pollici
HPG-311-P-10-U-SM-8-P-B-S Versione a corsa lunga	1,60 kg3,52 libbre	10 mm0,39 pollici	115 cm³7,02 pol³	650 N146,1 lbf	680 N152,9 lbf	1950 N438,4 lbf	2040 N458,6 lbf	9,75 kg21,45 libbre	±0,01 mm±0,0004 pollici
HPG-311-P-10-U-CM-8-P-B-S Versione a corsa lunga	1,94 kg4,28 libbre	10 mm0,39 pollici	190 cm³11,59 pol³	820 N184,3 lbf	480 N107,9 lbf	2460 N553,0 lbf	1440 N323,7 lbf	9,75 kg21,45 libbre	±0,01 mm±0,0004 pollici
HPG-311-P-10-U-AM-8-P-B-S Versione a corsa lunga	1,91 kg4,21 libbre	10 mm0,39 pollici	190 cm³11,59 pol³	450 N101,2 lbf	850 N191,1 lbf	1350 N303,5 lbf	2550 N573,3 lbf	9,75 kg21,45 libbre	±0,01 mm±0,0004 pollici
HPG-311-P-5-U-SM-8-P-B-S Versione a corsa corta	1,66 kg3,65 libbre	5 mm0,20 pollici	115 cm³7,02 pol³	1300 N292,2 lbf	1360 N305,7 lbf	3900 N876,7 lbf	4080 N917,2 lbf	19,50 kg42,90 libbre	±0,01 mm±0,0004 pollici
HPG-311-P-5-U-CM-8-P-B-S Versione a corsa corta	1,99 kg4,39 libbre	5 mm0,20 pollici	190 cm³11,59 pol³	1660 N373,2 lbf	980 N220,3 lbf	4980 N1119,6 lbf	2940 N660,9 lbf	19,50 kg42,90 libbre	±0,01 mm±0,0004 pollici
HPG-311-P-5-U-AM-8-P-B-S Versione a corsa corta	1,92 kg4,23 libbre	5 mm0,20 pollici	190 cm³11,59 pol³	910 N204,6 lbf	1720 N386,7 lbf	2730 N613,7 lbf	5160 N1160,0 lbf	19,50 kg42,90 libbre	±0,01 mm±0,0004 pollici
HPG-313-P-12-U-SM-8-P-B-S Versione a corsa lunga	2,90 kg6,38 libbre	12 mm0,47 pollici	220 cm³13,42 pollici cubi	980 N220,3 lbf	1030 N231,5 lbf	2940 N660,9 lbf	3090 N694,6 lbf	14,70 kg32,34 libbre	±0,01 mm±0,0004 pollici
HPG-313-P-12-U-CM-8-P-B-S Versione a corsa lunga	3,51 kg7,74 libbre	12 mm0,47 pollici	345 cm³21,05 pol³	1260 N283,3 lbf	610 N137,1 lbf	3780 N849,8 lbf	1830 N411,4 lbf	14,70 kg32,34 libbre	±0,01 mm±0,0004 pollici
HPG-313-P-12-U-AM-8-P-B-S Versione a corsa lunga	3,45 kg7,61 libbre	12 mm0,47 pollici	345 cm³21,05 pol³	560 N125,9 lbf	1310 N294,5 lbf	1680 N377,7 lbf	3930 N883,5 lbf	14,70 kg32,34 libbre	±0,01 mm±0,0004 pollici
HPG-313-P-6-U-SM-8-P-B-S Versione a corsa corta	3,00 kg6,60 libbre	6 mm0,24 pollici	220 cm³13,42 pollici cubi	1960 N440,6 lbf	2060 N463,1 lbf	5880 N1321,8 lbf	6180 N1389,3 lbf	29,40 kg64,68 libbre	±0,01 mm±0,0004 pollici
HPG-313-P-6-U-CM-8-P-B-S Versione a corsa corta	3,58 kg7,89 libbre	6 mm0,24 pollici	345 cm³21,05 pol³	2560 N575,5 lbf	1240 N278,8 lbf	7680 N1726,5 lbf	3720 N836,3 lbf	29,40 kg64,68 libbre	±0,01 mm±0,0004 pollici
HPG-313-P-6-U-AM-8-P-B-S Versione a corsa corta	3,50 kg7,72 libbre	6 mm0,24 pollici	345 cm³21,05 pol³	1140 N256,3 lbf	2660 N598,0 lbf	3420 N768,9 lbf	7980 N1794,0 lbf	29,40 kg64,68 libbre	±0,01 mm±0,0004 pollici
HPG-317-P-16-U-SM-8-P-B-S Versione a corsa lunga	5,70 kg12,54 libbre	16 mm0,63 pollici	500 cm³30,50 pollici cubi	1855 N417,0 lbf	1930 N433,9 lbf	5565 N1251,0 lbf	5790 N1301,6 lbf	27,82 kg61,21 libbre	±0,015 mm±0,0006 pollici
HPG-317-P-16-U-CM-8-P-B-S Versione a corsa lunga	6,53 kg14,40 libbre	16 mm0,63 pollici	836 cm³51,01 pollici cubi	2290 N514,8 lbf	1250 N281,0 lbf	6870 N1544,4 lbf	3750 N843,0 lbf	27,82 kg61,21 libbre	±0,015 mm±0,0006 pollici
HPG-317-P-16-U-AM-8-P-B-S Versione a corsa lunga	6,73 kg14,84 libbre	16 mm0,63 pollici	836 cm³51,01 pollici cubi	1140 N256,3 lbf	2400 N539,5 lbf	3420 N768,9 lbf	7200 N1618,6 lbf	27,82 kg61,21 libbre	±0,015 mm±0,0006 pollici
HPG-317-P-8-U-SM-8-P-B-S Versione a corsa corta	6,00 kg13,20 libbre	8 mm0,31 pollici	500 cm³30,50 pollici cubi	3710 N834,0 lbf	3860 N867,7 lbf	11130 N2502,0 lbf	11580 N2603,2 lbf	55,65 kg122,42 libbre	±0,015 mm±0,0006 pollici
HPG-317-P-8-U-CM-8-P-B-S Versione a corsa corta	6,73 kg14,84 libbre	8 mm0,31 pollici	836 cm³51,01 pollici cubi	4640 N1043,1 lbf	2540 N571,0 lbf	13920 N3129,4 lbf	7620 N1713,1 lbf	55,65 kg122,42 libbre	±0,015 mm±0,0006 pollici
HPG-317-P-8-U-AM-8-P-B-S Versione a corsa corta	6,88 kg15,17 libbre	8 mm0,31 pollici	836 cm³51,01 pollici cubi	2310 N519,3 lbf	4860 N1092,6 lbf	6930 N1557,9 lbf	14580 N3277,7 lbf	55,65 kg122,42 libbre	±0,015 mm±0,0006 pollici
HPG-322-P-25-U-SM-8-P-B-S Versione a corsa lunga	11,50 kg25,30 libbre	25 mm0,98 pollici	850 cm³51,85 pollici cubi	2520 N566,5 lbf	2610 N586,7 lbf	7560 N1699,5 lbf	7830 N1760,2 lbf	37,80 kg83,16 libbre	±0,02 mm±0,0008 pollici
HPG-322-P-25-U-CM-8-P-B-S Versione a corsa lunga	12,36 kg27,25 libbre	25 mm0,98 pollici	1724 cm³105,20 in³	2916 N655,5 lbf	1580 N355,2 lbf	8748 N1966,6 lbf	4740 N1065,6 lbf	37,80 kg83,16 libbre	±0,02 mm±0,0008 pollici
HPG-322-P-25-U-AM-8-P-B-S Versione a corsa lunga	12,59 kg27,76 lb	25 mm0,98 pollici	1724 cm³105,20 in³	1410 N317,0 lbf	3080 N692,4 lbf	4230 N950,9 lbf	9240 N2077,2 lbf	37,80 kg83,16 libbre	±0,02 mm±0,0008 pollici
HPG-322-P-14-U-SM-8-P-B-S Versione a corsa corta	12,50 kg27,50 lb	14 mm0,55 pollici	850 cm³51,85 pollici cubi	4365 N981,3 lbf	4525 N1017,2 lbf	13095 N2943,8 lbf	13575 N3051,7 lbf	65,47 kg144,04 libbre	±0,02 mm±0,0008 pollici
HPG-322-P-14-U-CM-8-P-B-S Versione a corsa corta	12,69 kg27,98 libbre	14 mm0,55 pollici	1724 cm³105,20 in³	5050 N1135,3 lbf	2737 N615,3 lbf	15150 N3405,9 lbf	8211 N1845,9 lbf	65,47 kg144,04 libbre	±0,02 mm±0,0008 pollici
HPG-322-P-14-U-AM-8-P-B-S Versione a corsa corta	12,93 kg28,51 libbre	14 mm0,55 pollici	1724 cm³105,20 in³	2450 N550,8 lbf	5340 N1200,5 lbf	7350 N1652,4 lbf	16020 N3601,5 lbf	65,47 kg144,04 libbre	±0,02 mm±0,0008 pollici
HPG-330-P-35-U-SM-8-P-B-S Versione a corsa lunga	33,00 kg72,60 libbre	35 mm1,38 pollici	2900 cm³176,90 pol³	5015 N1127,4 lbf	5200 N1169,0 lbf	15045 N3382,1 lbf	15.600 N3506,9 lbf	75,22 kg165,49 libbre	±0,03 mm±0,0012 pollici
HPG-330-P-35-U-CM-8-P-B-S Versione a corsa lunga	40,70 kg89,73 libbre	35 mm1,38 pollici	4836 cm³295,09 in³	6000 N1348,9 lbf	3150 N708,2 lbf	18.000 N4.046,6 lbf	9450 N2124,5 lbf	75,22 kg165,49 libbre	±0,03 mm±0,0012 pollici
HPG-330-P-35-U-AM-8-P-B-S Versione a corsa lunga	40,04 kg88,27 libbre	35 mm1,38 pollici	4836 cm³295,09 in³	3000 N674,4 lbf	6200 N1393,8 lbf	9000 N2023,3 lbf	18.600 N4181,5 lbf	75,22 kg165,49 libbre	±0,03 mm±0,0012 pollici
HPG-330-P-20-U-SM-8-P-B-S Versione a corsa corta	34,50 kg75,90 libbre	20 mm0,79 pollici	2900 cm³176,90 pol³	8690 N1953,5 lbf	9030 N2029,9 lbf	26070 N5860,5 lbf	27090 N6089,8 lbf	130,35 kg286,78 libbre	±0,03 mm±0,0012 pollici
HPG-330-P-20-U-CM-8-P-B-S Versione a corsa corta	41,50 kg91,49 libbre	20 mm0,79 pollici	4836 cm³295,09 in³	10.500 N2360,5 lbf	5450 N1225,2 lbf	31.500 N7081,5 lbf	16350 N3675,6 lbf	130,35 kg286,78 libbre	±0,03 mm±0,0012 pollici
HPG-330-P-20-U-AM-8-P-B-S Versione a corsa corta	40,73 kg89,79 libbre	20 mm0,79 pollici	4836 cm³295,09 in³	5100 N1146,5 lbf	10.800 N2427,9 lbf	15.300 N3439,6 lbf	32.400 N7283,8 lbf	130,35 kg286,78 libbre	±0,03 mm±0,0012 pollici

HPG-306-P-4-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 0,30 kg0,66 libbre
Corsa per griffa: 4 mm0,16 pollici
Volume aria corsa: 9 cm³0,55 pol³
Forza di chiusura per griffa a 6 bar: 110 N24,7 lbf
Forza di apertura per griffa a 6 bar: 120 N27,0 lbf
Forza di chiusura totale a 6 bar: 330 N49,5 lbf
Forza di apertura totale a 6 bar: 360 N54 lbf
Peso pezzo consigliato: 1,10 kg2,4 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-306-P-4-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 0,35 kg0,77 libbre
Corsa per griffa: 4 mm0,16 pollici
Volume aria corsa: 15 cm³0,92 pol³
Forza di chiusura per griffa a 6 bar: 150 N33,7 lbf
Forza di apertura per griffa a 6 bar: 75 N16,9 lbf
Forza di chiusura totale a 6 bar: 450 N101,2 lbf
Forza di apertura totale a 6 bar: 225 N50,6 lbf
Peso pezzo consigliato: 1,10 kg2,4 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-306-P-4-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 0,36 kg0,79 libbre
Corsa per griffa: 4 mm0,16 pollici
Volume aria corsa: 15 cm³0,92 pol³
Forza di chiusura per griffa a 6 bar: 60 N13,5 lbf
Forza di apertura per griffa a 6 bar: 160 N36,0 lbf
Forza di chiusura totale a 6 bar: 180 N40,5 lbf
Forza di apertura totale a 6 bar: 480 N107,9 lbf
Peso pezzo consigliato: 1,10 kg2,4 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-306-P-2-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 0,31 kg0,68 libbre
Corsa per griffa: 2 mm0,08 pollici
Volume aria corsa: 9 cm³0,55 pol³
Forza di chiusura per griffa a 6 bar: 220 N49,5 lbf
Forza di apertura per griffa a 6 bar: 240 N54,0 lbf
Forza di chiusura totale a 6 bar: 660 N98,9 lbf
Forza di apertura totale a 6 bar: 720 N107,9 lbf
Peso pezzo consigliato: 2,20 kg4,8 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-306-P-2-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 0,35 kg0,77 libbre
Corsa per griffa: 2 mm0,08 pollici
Volume aria corsa: 15 cm³0,92 pol³
Forza di chiusura per griffa a 6 bar: 300 N67,4 lbf
Forza di apertura per griffa a 6 bar: 150 N33,7 lbf
Forza di chiusura totale a 6 bar: 900 N202,3 lbf
Forza di apertura totale a 6 bar: 450 N101,2 lbf
Peso pezzo consigliato: 2,20 kg4,8 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-306-P-2-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 0,37 kg0,82 libbre
Corsa per griffa: 2 mm0,08 pollici
Volume aria corsa: 15 cm³0,92 pol³
Forza di chiusura per griffa a 6 bar: 125 N28,1 lbf
Forza di apertura per griffa a 6 bar: 325 N73,1 lbf
Forza di chiusura totale a 6 bar: 375 N84,3 lbf
Forza di apertura totale a 6 bar: 975 N219,2 lbf
Peso pezzo consigliato: 2,20 kg4,8 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-307-P-6-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 0,50 kg1,10 libbre
Corsa per griffa: 6 mm0,24 pollici
Volume aria corsa: 25 cm³1,53 pollici cubi
Forza di chiusura per griffa a 6 bar: 225 N50,6 lbf
Forza di apertura per griffa a 6 bar: 245 N55,1 lbf
Forza di chiusura totale a 6 bar: 675 N151,7 lbf
Forza di apertura totale a 6 bar: 735 N165,2 lbf
Peso pezzo consigliato: 3,37 kg7,42 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-307-P-6-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 0,58 kg1,28 libbre
Corsa per griffa: 6 mm0,24 pollici
Volume aria corsa: 43 cm³2,62 pol³
Forza di chiusura per griffa a 6 bar: 270 N60,7 lbf
Forza di apertura per griffa a 6 bar: 180 N40,5 lbf
Forza di chiusura totale a 6 bar: 810 N182,1 lbf
Forza di apertura totale a 6 bar: 540 N121,4 lbf
Peso pezzo consigliato: 3,37 kg7,42 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-307-P-6-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 0,63 kg1,39 libbre
Corsa per griffa: 6 mm0,24 pollici
Volume aria corsa: 43 cm³2,62 pol³
Forza di chiusura per griffa a 6 bar: 160 N36,0 lbf
Forza di apertura per griffa a 6 bar: 290 N65,2 lbf
Forza di chiusura totale a 6 bar: 480 N107,9 lbf
Forza di apertura totale a 6 bar: 870 N195,6 lbf
Peso pezzo consigliato: 3,37 kg7,42 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-307-P-3-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 0,53 kg1,17 libbre
Corsa per griffa: 3 mm0,12 pollici
Volume aria corsa: 25 cm³1,53 pollici cubi
Forza di chiusura per griffa a 6 bar: 450 N101,2 lbf
Forza di apertura per griffa a 6 bar: 490 N110,2 lbf
Forza di chiusura totale a 6 bar: 1350 N303,5 lbf
Forza di apertura totale a 6 bar: 1470 N330,5 lbf
Peso pezzo consigliato: 6,75 kg14,85 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-307-P-3-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 0,60 kg1,32 libbre
Corsa per griffa: 3 mm0,12 pollici
Volume aria corsa: 43 cm³2,62 pol³
Forza di chiusura per griffa a 6 bar: 550 N123,6 lbf
Forza di apertura per griffa a 6 bar: 360 N80,9 lbf
Forza di chiusura totale a 6 bar: 1650 N370,9 lbf
Forza di apertura totale a 6 bar: 1080 N242,8 lbf
Peso pezzo consigliato: 6,75 kg14,85 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-307-P-3-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 0,64 kg1,41 libbre
Corsa per griffa: 3 mm0,12 pollici
Volume aria corsa: 43 cm³2,62 pol³
Forza di chiusura per griffa a 6 bar: 330 N74,2 lbf
Forza di apertura per griffa a 6 bar: 590 N132,6 lbf
Forza di chiusura totale a 6 bar: 990 N222,6 lbf
Forza di apertura totale a 6 bar: 1770 N397,9 lbf
Peso pezzo consigliato: 6,75 kg14,85 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-309-P-8-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 0,85 kg1,87 libbre
Corsa per griffa: 8 mm0,31 pollici
Volume aria corsa: 55 cm³3,36 pol³
Forza di chiusura per griffa a 6 bar: 370 N83,2 lbf
Forza di apertura per griffa a 6 bar: 395 N88,8 lbf
Forza di chiusura totale a 6 bar: 1110 N249,5 lbf
Forza di apertura totale a 6 bar: 1185 N266,4 lbf
Peso pezzo consigliato: 5,55 kg12,21 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-309-P-8-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 1,04 kg2,29 lb
Corsa per griffa: 8 mm0,31 pollici
Volume aria corsa: 84 cm³5,13 pollici cubi
Forza di chiusura per griffa a 6 bar: 475 N106,8 lbf
Forza di apertura per griffa a 6 bar: 230 N51,7 lbf
Forza di chiusura totale a 6 bar: 1425 N320,4 lbf
Forza di apertura totale a 6 bar: 690 N155,1 lbf
Peso pezzo consigliato: 5,55 kg12,21 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-309-P-8-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 1,18 kg2,60 libbre
Corsa per griffa: 8 mm0,31 pollici
Volume aria corsa: 84 cm³5,13 pollici cubi
Forza di chiusura per griffa a 6 bar: 200 N45,0 lbf
Forza di apertura per griffa a 6 bar: 500 N112,4 lbf
Forza di chiusura totale a 6 bar: 600 N134,9 lbf
Forza di apertura totale a 6 bar: 1500 N337,2 lbf
Peso pezzo consigliato: 5,55 kg12,21 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-309-P-4-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 0,88 kg1,94 libbre
Corsa per griffa: 4 mm0,16 pollici
Volume aria corsa: 55 cm³3,36 pol³
Forza di chiusura per griffa a 6 bar: 740 N166,4 lbf
Forza di apertura per griffa a 6 bar: 790 N177,6 lbf
Forza di chiusura totale a 6 bar: 2220 N499,1 lbf
Forza di apertura totale a 6 bar: 2370 N532,8 lbf
Peso pezzo consigliato: 11,10 kg24,42 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-309-P-4-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 1,07 kg2,36 libbre
Corsa per griffa: 4 mm0,16 pollici
Volume aria corsa: 84 cm³5,13 pollici cubi
Forza di chiusura per griffa a 6 bar: 960 N215,8 lbf
Forza di apertura per griffa a 6 bar: 470 N105,7 lbf
Forza di chiusura totale a 6 bar: 2880 N647,5 lbf
Forza di apertura totale a 6 bar: 1410 N317,0 lbf
Peso pezzo consigliato: 11,10 kg24,42 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-309-P-4-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 1,20 kg2,65 libbre
Corsa per griffa: 4 mm0,16 pollici
Volume aria corsa: 84 cm³5,13 pollici cubi
Forza di chiusura per griffa a 6 bar: 420 N94,4 lbf
Forza di apertura per griffa a 6 bar: 1000 N224,8 lbf
Forza di chiusura totale a 6 bar: 1260 N283,3 lbf
Forza di apertura totale a 6 bar: 3000 N674,4 lbf
Peso pezzo consigliato: 11,10 kg24,42 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-311-P-10-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 1,60 kg3,52 libbre
Corsa per griffa: 10 mm0,39 pollici
Volume aria corsa: 115 cm³7,02 pol³
Forza di chiusura per griffa a 6 bar: 650 N146,1 lbf
Forza di apertura per griffa a 6 bar: 680 N152,9 lbf
Forza di chiusura totale a 6 bar: 1950 N438,4 lbf
Forza di apertura totale a 6 bar: 2040 N458,6 lbf
Peso pezzo consigliato: 9,75 kg21,45 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-311-P-10-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 1,94 kg4,28 libbre
Corsa per griffa: 10 mm0,39 pollici
Volume aria corsa: 190 cm³11,59 pol³
Forza di chiusura per griffa a 6 bar: 820 N184,3 lbf
Forza di apertura per griffa a 6 bar: 480 N107,9 lbf
Forza di chiusura totale a 6 bar: 2460 N553,0 lbf
Forza di apertura totale a 6 bar: 1440 N323,7 lbf
Peso pezzo consigliato: 9,75 kg21,45 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-311-P-10-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 1,91 kg4,21 libbre
Corsa per griffa: 10 mm0,39 pollici
Volume aria corsa: 190 cm³11,59 pol³
Forza di chiusura per griffa a 6 bar: 450 N101,2 lbf
Forza di apertura per griffa a 6 bar: 850 N191,1 lbf
Forza di chiusura totale a 6 bar: 1350 N303,5 lbf
Forza di apertura totale a 6 bar: 2550 N573,3 lbf
Peso pezzo consigliato: 9,75 kg21,45 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-311-P-5-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 1,66 kg3,65 libbre
Corsa per griffa: 5 mm0,20 pollici
Volume aria corsa: 115 cm³7,02 pol³
Forza di chiusura per griffa a 6 bar: 1300 N292,2 lbf
Forza di apertura per griffa a 6 bar: 1360 N305,7 lbf
Forza di chiusura totale a 6 bar: 3900 N876,7 lbf
Forza di apertura totale a 6 bar: 4080 N917,2 lbf
Peso pezzo consigliato: 19,50 kg42,90 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-311-P-5-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 1,99 kg4,39 libbre
Corsa per griffa: 5 mm0,20 pollici
Volume aria corsa: 190 cm³11,59 pol³
Forza di chiusura per griffa a 6 bar: 1660 N373,2 lbf
Forza di apertura per griffa a 6 bar: 980 N220,3 lbf
Forza di chiusura totale a 6 bar: 4980 N1119,6 lbf
Forza di apertura totale a 6 bar: 2940 N660,9 lbf
Peso pezzo consigliato: 19,50 kg42,90 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-311-P-5-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 1,92 kg4,23 libbre
Corsa per griffa: 5 mm0,20 pollici
Volume aria corsa: 190 cm³11,59 pol³
Forza di chiusura per griffa a 6 bar: 910 N204,6 lbf
Forza di apertura per griffa a 6 bar: 1720 N386,7 lbf
Forza di chiusura totale a 6 bar: 2730 N613,7 lbf
Forza di apertura totale a 6 bar: 5160 N1160,0 lbf
Peso pezzo consigliato: 19,50 kg42,90 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-313-P-12-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 2,90 kg6,38 libbre
Corsa per griffa: 12 mm0,47 pollici
Volume aria corsa: 220 cm³13,42 pollici cubi
Forza di chiusura per griffa a 6 bar: 980 N220,3 lbf
Forza di apertura per griffa a 6 bar: 1030 N231,5 lbf
Forza di chiusura totale a 6 bar: 2940 N660,9 lbf
Forza di apertura totale a 6 bar: 3090 N694,6 lbf
Peso pezzo consigliato: 14,70 kg32,34 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-313-P-12-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 3,51 kg7,74 libbre
Corsa per griffa: 12 mm0,47 pollici
Volume aria corsa: 345 cm³21,05 pol³
Forza di chiusura per griffa a 6 bar: 1260 N283,3 lbf
Forza di apertura per griffa a 6 bar: 610 N137,1 lbf
Forza di chiusura totale a 6 bar: 3780 N849,8 lbf
Forza di apertura totale a 6 bar: 1830 N411,4 lbf
Peso pezzo consigliato: 14,70 kg32,34 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-313-P-12-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 3,45 kg7,61 libbre
Corsa per griffa: 12 mm0,47 pollici
Volume aria corsa: 345 cm³21,05 pol³
Forza di chiusura per griffa a 6 bar: 560 N125,9 lbf
Forza di apertura per griffa a 6 bar: 1310 N294,5 lbf
Forza di chiusura totale a 6 bar: 1680 N377,7 lbf
Forza di apertura totale a 6 bar: 3930 N883,5 lbf
Peso pezzo consigliato: 14,70 kg32,34 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-313-P-6-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 3,00 kg6,60 libbre
Corsa per griffa: 6 mm0,24 pollici
Volume aria corsa: 220 cm³13,42 pollici cubi
Forza di chiusura per griffa a 6 bar: 1960 N440,6 lbf
Forza di apertura per griffa a 6 bar: 2060 N463,1 lbf
Forza di chiusura totale a 6 bar: 5880 N1321,8 lbf
Forza di apertura totale a 6 bar: 6180 N1389,3 lbf
Peso pezzo consigliato: 29,40 kg64,68 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-313-P-6-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 3,58 kg7,89 libbre
Corsa per griffa: 6 mm0,24 pollici
Volume aria corsa: 345 cm³21,05 pol³
Forza di chiusura per griffa a 6 bar: 2560 N575,5 lbf
Forza di apertura per griffa a 6 bar: 1240 N278,8 lbf
Forza di chiusura totale a 6 bar: 7680 N1726,5 lbf
Forza di apertura totale a 6 bar: 3720 N836,3 lbf
Peso pezzo consigliato: 29,40 kg64,68 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-313-P-6-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 3,50 kg7,72 libbre
Corsa per griffa: 6 mm0,24 pollici
Volume aria corsa: 345 cm³21,05 pol³
Forza di chiusura per griffa a 6 bar: 1140 N256,3 lbf
Forza di apertura per griffa a 6 bar: 2660 N598,0 lbf
Forza di chiusura totale a 6 bar: 3420 N768,9 lbf
Forza di apertura totale a 6 bar: 7980 N1794,0 lbf
Peso pezzo consigliato: 29,40 kg64,68 libbre
Ripetibilità: ±0,01 mm±0,0004 pollici

HPG-317-P-16-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 5,70 kg12,54 libbre
Corsa per griffa: 16 mm0,63 pollici
Volume aria corsa: 500 cm³30,50 pollici cubi
Forza di chiusura per griffa a 6 bar: 1855 N417,0 lbf
Forza di apertura per griffa a 6 bar: 1930 N433,9 lbf
Forza di chiusura totale a 6 bar: 5565 N1251,0 lbf
Forza di apertura totale a 6 bar: 5790 N1301,6 lbf
Peso pezzo consigliato: 27,82 kg61,21 libbre
Ripetibilità: ±0,015 mm±0,0006 pollici

HPG-317-P-16-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 6,53 kg14,40 libbre
Corsa per griffa: 16 mm0,63 pollici
Volume aria corsa: 836 cm³51,01 pollici cubi
Forza di chiusura per griffa a 6 bar: 2290 N514,8 lbf
Forza di apertura per griffa a 6 bar: 1250 N281,0 lbf
Forza di chiusura totale a 6 bar: 6870 N1544,4 lbf
Forza di apertura totale a 6 bar: 3750 N843,0 lbf
Peso pezzo consigliato: 27,82 kg61,21 libbre
Ripetibilità: ±0,015 mm±0,0006 pollici

HPG-317-P-16-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 6,73 kg14,84 libbre
Corsa per griffa: 16 mm0,63 pollici
Volume aria corsa: 836 cm³51,01 pollici cubi
Forza di chiusura per griffa a 6 bar: 1140 N256,3 lbf
Forza di apertura per griffa a 6 bar: 2400 N539,5 lbf
Forza di chiusura totale a 6 bar: 3420 N768,9 lbf
Forza di apertura totale a 6 bar: 7200 N1618,6 lbf
Peso pezzo consigliato: 27,82 kg61,21 libbre
Ripetibilità: ±0,015 mm±0,0006 pollici

HPG-317-P-8-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 6,00 kg13,20 libbre
Corsa per griffa: 8 mm0,31 pollici
Volume aria corsa: 500 cm³30,50 pollici cubi
Forza di chiusura per griffa a 6 bar: 3710 N834,0 lbf
Forza di apertura per griffa a 6 bar: 3860 N867,7 lbf
Forza di chiusura totale a 6 bar: 11130 N2502,0 lbf
Forza di apertura totale a 6 bar: 11580 N2603,2 lbf
Peso pezzo consigliato: 55,65 kg122,42 libbre
Ripetibilità: ±0,015 mm±0,0006 pollici

HPG-317-P-8-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 6,73 kg14,84 libbre
Corsa per griffa: 8 mm0,31 pollici
Volume aria corsa: 836 cm³51,01 pollici cubi
Forza di chiusura per griffa a 6 bar: 4640 N1043,1 lbf
Forza di apertura per griffa a 6 bar: 2540 N571,0 lbf
Forza di chiusura totale a 6 bar: 13920 N3129,4 lbf
Forza di apertura totale a 6 bar: 7620 N1713,1 lbf
Peso pezzo consigliato: 55,65 kg122,42 libbre
Ripetibilità: ±0,015 mm±0,0006 pollici

HPG-317-P-8-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 6,88 kg15,17 libbre
Corsa per griffa: 8 mm0,31 pollici
Volume aria corsa: 836 cm³51,01 pollici cubi
Forza di chiusura per griffa a 6 bar: 2310 N519,3 lbf
Forza di apertura per griffa a 6 bar: 4860 N1092,6 lbf
Forza di chiusura totale a 6 bar: 6930 N1557,9 lbf
Forza di apertura totale a 6 bar: 14580 N3277,7 lbf
Peso pezzo consigliato: 55,65 kg122,42 libbre
Ripetibilità: ±0,015 mm±0,0006 pollici

HPG-322-P-25-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 11,50 kg25,30 libbre
Corsa per griffa: 25 mm0,98 pollici
Volume aria corsa: 850 cm³51,85 pollici cubi
Forza di chiusura per griffa a 6 bar: 2520 N566,5 lbf
Forza di apertura per griffa a 6 bar: 2610 N586,7 lbf
Forza di chiusura totale a 6 bar: 7560 N1699,5 lbf
Forza di apertura totale a 6 bar: 7830 N1760,2 lbf
Peso pezzo consigliato: 37,80 kg83,16 libbre
Ripetibilità: ±0,02 mm±0,0008 pollici

HPG-322-P-25-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 12,36 kg27,25 libbre
Corsa per griffa: 25 mm0,98 pollici
Volume aria corsa: 1724 cm³105,20 in³
Forza di chiusura per griffa a 6 bar: 2916 N655,5 lbf
Forza di apertura per griffa a 6 bar: 1580 N355,2 lbf
Forza di chiusura totale a 6 bar: 8748 N1966,6 lbf
Forza di apertura totale a 6 bar: 4740 N1065,6 lbf
Peso pezzo consigliato: 37,80 kg83,16 libbre
Ripetibilità: ±0,02 mm±0,0008 pollici

HPG-322-P-25-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 12,59 kg27,76 lb
Corsa per griffa: 25 mm0,98 pollici
Volume aria corsa: 1724 cm³105,20 in³
Forza di chiusura per griffa a 6 bar: 1410 N317,0 lbf
Forza di apertura per griffa a 6 bar: 3080 N692,4 lbf
Forza di chiusura totale a 6 bar: 4230 N950,9 lbf
Forza di apertura totale a 6 bar: 9240 N2077,2 lbf
Peso pezzo consigliato: 37,80 kg83,16 libbre
Ripetibilità: ±0,02 mm±0,0008 pollici

HPG-322-P-14-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 12,50 kg27,50 lb
Corsa per griffa: 14 mm0,55 pollici
Volume aria corsa: 850 cm³51,85 pollici cubi
Forza di chiusura per griffa a 6 bar: 4365 N981,3 lbf
Forza di apertura per griffa a 6 bar: 4525 N1017,2 lbf
Forza di chiusura totale a 6 bar: 13095 N2943,8 lbf
Forza di apertura totale a 6 bar: 13575 N3051,7 lbf
Peso pezzo consigliato: 65,47 kg144,04 libbre
Ripetibilità: ±0,02 mm±0,0008 pollici

HPG-322-P-14-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 12,69 kg27,98 libbre
Corsa per griffa: 14 mm0,55 pollici
Volume aria corsa: 1724 cm³105,20 in³
Forza di chiusura per griffa a 6 bar: 5050 N1135,3 lbf
Forza di apertura per griffa a 6 bar: 2737 N615,3 lbf
Forza di chiusura totale a 6 bar: 15150 N3405,9 lbf
Forza di apertura totale a 6 bar: 8211 N1845,9 lbf
Peso pezzo consigliato: 65,47 kg144,04 libbre
Ripetibilità: ±0,02 mm±0,0008 pollici

HPG-322-P-14-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 12,93 kg28,51 libbre
Corsa per griffa: 14 mm0,55 pollici
Volume aria corsa: 1724 cm³105,20 in³
Forza di chiusura per griffa a 6 bar: 2450 N550,8 lbf
Forza di apertura per griffa a 6 bar: 5340 N1200,5 lbf
Forza di chiusura totale a 6 bar: 7350 N1652,4 lbf
Forza di apertura totale a 6 bar: 16020 N3601,5 lbf
Peso pezzo consigliato: 65,47 kg144,04 libbre
Ripetibilità: ±0,02 mm±0,0008 pollici

HPG-330-P-35-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 33,00 kg72,60 libbre
Corsa per griffa: 35 mm1,38 pollici
Volume aria corsa: 2900 cm³176,90 pol³
Forza di chiusura per griffa a 6 bar: 5015 N1127,4 lbf
Forza di apertura per griffa a 6 bar: 5200 N1169,0 lbf
Forza di chiusura totale a 6 bar: 15045 N3382,1 lbf
Forza di apertura totale a 6 bar: 15.600 N3506,9 lbf
Peso pezzo consigliato: 75,22 kg165,49 libbre
Ripetibilità: ±0,03 mm±0,0012 pollici

HPG-330-P-35-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 40,70 kg89,73 libbre
Corsa per griffa: 35 mm1,38 pollici
Volume aria corsa: 4836 cm³295,09 in³
Forza di chiusura per griffa a 6 bar: 6000 N1348,9 lbf
Forza di apertura per griffa a 6 bar: 3150 N708,2 lbf
Forza di chiusura totale a 6 bar: 18.000 N4.046,6 lbf
Forza di apertura totale a 6 bar: 9450 N2124,5 lbf
Peso pezzo consigliato: 75,22 kg165,49 libbre
Ripetibilità: ±0,03 mm±0,0012 pollici

HPG-330-P-35-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D
Peso: 40,04 kg88,27 libbre
Corsa per griffa: 35 mm1,38 pollici
Volume aria corsa: 4836 cm³295,09 in³
Forza di chiusura per griffa a 6 bar: 3000 N674,4 lbf
Forza di apertura per griffa a 6 bar: 6200 N1393,8 lbf
Forza di chiusura totale a 6 bar: 9000 N2023,3 lbf
Forza di apertura totale a 6 bar: 18.600 N4181,5 lbf
Peso pezzo consigliato: 75,22 kg165,49 libbre
Ripetibilità: ±0,03 mm±0,0012 pollici

HPG-330-P-20-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 34,50 kg75,90 libbre
Corsa per griffa: 20 mm0,79 pollici
Volume aria corsa: 2900 cm³176,90 pol³
Forza di chiusura per griffa a 6 bar: 8690 N1953,5 lbf
Forza di apertura per griffa a 6 bar: 9030 N2029,9 lbf
Forza di chiusura totale a 6 bar: 26070 N5860,5 lbf
Forza di apertura totale a 6 bar: 27090 N6089,8 lbf
Peso pezzo consigliato: 130,35 kg286,78 libbre
Ripetibilità: ±0,03 mm±0,0012 pollici

HPG-330-P-20-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 41,50 kg91,49 libbre
Corsa per griffa: 20 mm0,79 pollici
Volume aria corsa: 4836 cm³295,09 in³
Forza di chiusura per griffa a 6 bar: 10.500 N2360,5 lbf
Forza di apertura per griffa a 6 bar: 5450 N1225,2 lbf
Forza di chiusura totale a 6 bar: 31.500 N7081,5 lbf
Forza di apertura totale a 6 bar: 16350 N3675,6 lbf
Peso pezzo consigliato: 130,35 kg286,78 libbre
Ripetibilità: ±0,03 mm±0,0012 pollici

HPG-330-P-20-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D
Peso: 40,73 kg89,79 libbre
Corsa per griffa: 20 mm0,79 pollici
Volume aria corsa: 4836 cm³295,09 in³
Forza di chiusura per griffa a 6 bar: 5100 N1146,5 lbf
Forza di apertura per griffa a 6 bar: 10.800 N2427,9 lbf
Forza di chiusura totale a 6 bar: 15.300 N3439,6 lbf
Forza di apertura totale a 6 bar: 32.400 N7283,8 lbf
Peso pezzo consigliato: 130,35 kg286,78 libbre
Ripetibilità: ±0,03 mm±0,0012 pollici

Prodotti correlati

Pinze

HPG-2

HPG è una pinza parallela universale a due dita, progettata per garantire elevata ripetibilità e lunga durata. La sua versatilità la rende adatta a un’ampia gamma di applicazioni industriali.

Pinze

OPE-3

OPE è una pinza parallela universale a tre dita, progettata per garantire elevata affidabilità e lunga durata. La sua versatilità la rende adatta a un’ampia gamma di applicazioni industriali.

Cambi utensile

E80

ER80/ET100 è un sistema di cambio utensili automatico per la sostituzione al volo degli utensili robotizzati (EOAT). Carico utile nominale a 90 kg.

Design

Pinze pneumatiche EFFECTO Pinze pneumatiche progettate per garantire una lunga durata, grazie a un Meccanismo a piani inclinati assicura alta potenza e una presa ripetibile e sincronizzata ciclo dopo ciclo.

Disponibili in 30 versioni e diverse dimensioni, dalle pinze compatte per spazi di lavoro ristretti ai modelli più grandi per applicazioni gravose, sono tutte dotate di un sistema di guida delle ganasce di qualità superiore che garantisce una movimentazione precisa e una facile manutenzione in ambienti severi.

Download

Modello e Descrizione	Datasheet	Disegno 2D	Modello 3D
HPG-306-P-4-U-SM-8-P-B-S Versione a corsa lunga
HPG-306-P-4-U-CM-8-P-B-S Versione a corsa lunga
HPG-306-P-4-U-AM-8-P-B-S Versione a corsa lunga
HPG-306-P-2-U-SM-8-P-B-S Versione a corsa corta
HPG-306-P-2-U-CM-8-P-B-S Versione a corsa corta
HPG-306-P-2-U-AM-8-P-B-S Versione a corsa corta
HPG-307-P-6-U-SM-8-P-B-S Versione a corsa lunga
HPG-307-P-6-U-CM-8-P-B-S Versione a corsa lunga
HPG-307-P-6-U-AM-8-P-B-S Versione a corsa lunga
HPG-307-P-3-U-SM-8-P-B-S Versione a corsa corta
HPG-307-P-3-U-CM-8-P-B-S Versione a corsa corta
HPG-307-P-3-U-AM-8-P-B-S Versione a corsa corta
HPG-309-P-8-U-SM-8-P-B-S Versione a corsa lunga
HPG-309-P-8-U-CM-8-P-B-S Versione a corsa lunga
HPG-309-P-8-U-AM-8-P-B-S Versione a corsa lunga
HPG-309-P-4-U-SM-8-P-B-S Versione a corsa corta
HPG-309-P-4-U-CM-8-P-B-S Versione a corsa corta
HPG-309-P-4-U-AM-8-P-B-S Versione a corsa corta
HPG-311-P-10-U-SM-8-P-B-S Versione a corsa lunga
HPG-311-P-10-U-CM-8-P-B-S Versione a corsa lunga
HPG-311-P-10-U-AM-8-P-B-S Versione a corsa lunga
HPG-311-P-5-U-SM-8-P-B-S Versione a corsa corta
HPG-311-P-5-U-CM-8-P-B-S Versione a corsa corta
HPG-311-P-5-U-AM-8-P-B-S Versione a corsa corta
HPG-313-P-12-U-SM-8-P-B-S Versione a corsa lunga
HPG-313-P-12-U-CM-8-P-B-S Versione a corsa lunga
HPG-313-P-12-U-AM-8-P-B-S Versione a corsa lunga
HPG-313-P-6-U-SM-8-P-B-S Versione a corsa corta
HPG-313-P-6-U-CM-8-P-B-S Versione a corsa corta
HPG-313-P-6-U-AM-8-P-B-S Versione a corsa corta
HPG-317-P-16-U-SM-8-P-B-S Versione a corsa lunga
HPG-317-P-16-U-CM-8-P-B-S Versione a corsa lunga
HPG-317-P-16-U-AM-8-P-B-S Versione a corsa lunga
HPG-317-P-8-U-SM-8-P-B-S Versione a corsa corta
HPG-317-P-8-U-CM-8-P-B-S Versione a corsa corta
HPG-317-P-8-U-AM-8-P-B-S Versione a corsa corta
HPG-322-P-25-U-SM-8-P-B-S Versione a corsa lunga
HPG-322-P-25-U-CM-8-P-B-S Versione a corsa lunga
HPG-322-P-25-U-AM-8-P-B-S Versione a corsa lunga
HPG-322-P-14-U-SM-8-P-B-S Versione a corsa corta
HPG-322-P-14-U-CM-8-P-B-S Versione a corsa corta
HPG-322-P-14-U-AM-8-P-B-S Versione a corsa corta
HPG-330-P-35-U-SM-8-P-B-S Versione a corsa lunga
HPG-330-P-35-U-CM-8-P-B-S Versione a corsa lunga
HPG-330-P-35-U-AM-8-P-B-S Versione a corsa lunga
HPG-330-P-20-U-SM-8-P-B-S Versione a corsa corta
HPG-330-P-20-U-CM-8-P-B-S Versione a corsa corta
HPG-330-P-20-U-AM-8-P-B-S Versione a corsa corta

HPG-306-P-4-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-306-P-4-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-306-P-4-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-306-P-2-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-306-P-2-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-306-P-2-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-307-P-6-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-307-P-6-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-307-P-6-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-307-P-3-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-307-P-3-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-307-P-3-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-309-P-8-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-309-P-8-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-309-P-8-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-309-P-4-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-309-P-4-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-309-P-4-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-311-P-10-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-311-P-10-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-311-P-10-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-311-P-5-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-311-P-5-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-311-P-5-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-313-P-12-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-313-P-12-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-313-P-12-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-313-P-6-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-313-P-6-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-313-P-6-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-317-P-16-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-317-P-16-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-317-P-16-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-317-P-8-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-317-P-8-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-317-P-8-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-322-P-25-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-322-P-25-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-322-P-25-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-322-P-14-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-322-P-14-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-322-P-14-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-330-P-35-U-SM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-330-P-35-U-CM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-330-P-35-U-AM-8-P-B-S

Versione a corsa lunga

Datasheet
Disegno 2D
Modello 3D

HPG-330-P-20-U-SM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-330-P-20-U-CM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

HPG-330-P-20-U-AM-8-P-B-S

Versione a corsa corta

Datasheet
Disegno 2D
Modello 3D

Moduli e accessori

Sensori per pinze

Sensori per pinze HPG-3

I sensori delle pinze rilevano la posizione delle ganasce (aperte/chiuse) a scopo di verifica nelle movimentazione automatizzate.

Modello e Descrizione	Corrente max.	Tipo	Cavi	Tensione	Lunghezza del cavo	Protezione
MZCG-1Z7PS-KU0 Interruttore magnetico ad effetto Hall, a 3 fili, PNP-N/O	100 mA	HALL	3	10 - 30 V CC	2 m78,74 pollici	IP67
MZCG-1Z7PS-KR0 Interruttore magnetico ad effetto Hall, M8 maschio a 3 poli, PNP-N/O	100 mA	HALL	3	10 - 30 V CC	0,5 m19,69 pollici¹	IP67

MZCG-1Z7PS-KU0

Interruttore magnetico ad effetto Hall, a 3 fili, PNP-N/O

Corrente max.: 100 mA
Tipo: HALL
Cavi: 3
Tensione: 10 - 30 V CC
Lunghezza del cavo: 2 m78,74 pollici
Protezione: IP67

MZCG-1Z7PS-KR0

Interruttore magnetico ad effetto Hall, M8 maschio a 3 poli, PNP-N/O

Corrente max.: 100 mA
Tipo: HALL
Cavi: 3
Tensione: 10 - 30 V CC
Lunghezza del cavo: 0,5 m19,69 pollici¹
Protezione: IP67
