EIG2

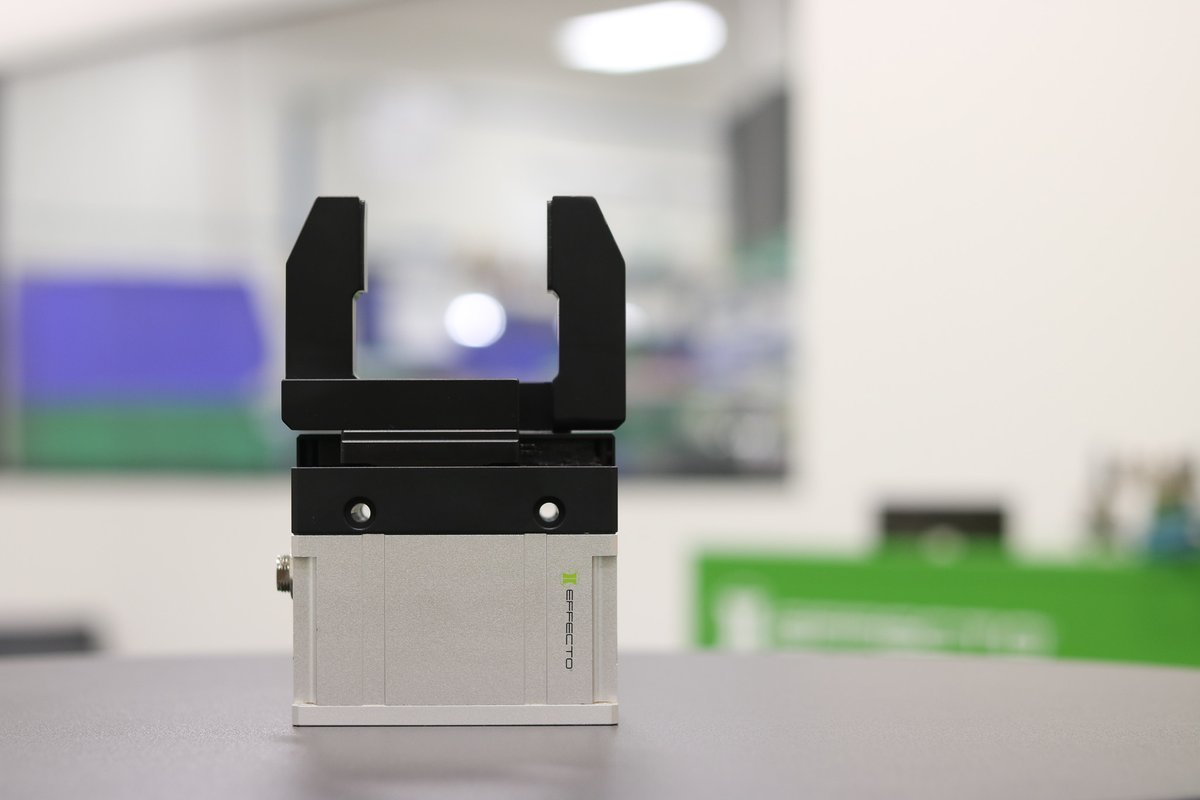

EIG2 è una pinza parallela elettrica a 2 griffe dotata di due griffe simmetricamente parallele, con controllo della forza di presa e della posizione tramite controller integrato.

Modelli

EIG2 è un sistema elettrico 2 griffe Pinza parallela dotato di due dita disposte simmetricamente in parallelo.

Vantaggi

  • Dimensioni compatte
  • Corpo rettangolare sottile con cinque posizioni di installazione per un montaggio flessibile
  • Controllo dell'impugnatura: regolazione della forza e della posizione
  • Tempi di apertura/chiusura rapidi con regolazione della velocità
  • Feedback di presa e rilevamento dei pezzi: lo stato della pinza può essere letto dal PLC/controllore e visualizzato sull'unità tramite LED
  • Modalità di comunicazione multiple: la pinza supporta il protocollo Modbus RTU e il controllo in modalità I/O. È possibile implementare altri protocolli, quali USB ed ETHERNET, tramite un convertitore di protocollo
  • Azionamento della pinza tramite controller integrato
  • Meccanismo di bloccaggio dei freni Su richiesta
Metrico Imperiale
Modello e Descrizione Datasheet Modello 3D Peso Corsa per griffa Peso pezzo consigliato Temperatura di esercizio Forza di chiusura per griffa Forza totale di chiusura Tempi di apertura/chiusura Tensione nominale Corrente nominale Corrente max. Peso (dita escluse) Nr. dita Ripetibilità (posizionamento)
EIG2-06002 0,15 kg0,33 libbre 6 mm0,24 pollici 0,05 kg0,11 libbre 0 - 40 °C32 - 104 °F 0,8 - 2 N0,18 - 0,45 libbre 1,6 - 4 N0,36 - 0,90 libbre 0,2 / 0,2 s 24 V CC ± 10% 0.20 A 0.50 A 2 ±0,02 mm±0,001 pollici
EIG2-13005 0,40 kg0,88 libbre 13 mm0,51 pollici 0,10 kg0,22 libbre 0 - 40 °C32 - 104 °F 0,8 - 5 N0,18 - 1,12 libbre 1,6 - 10 N0,36 - 2,24 libbre 0,2 / 0,2 s 24 V CC ± 10% 0.40 A 0.40 A 2 ±0,02 mm±0,001 pollici
EIG2-07008 0,40 kg0,88 libbre 7 mm0,28 pollici 0,10 kg0,22 libbre 0 - 40 °C32 - 104 °F 2 - 8 N0,45 - 1,80 libbre 4 - 16 N0,90 - 3,60 libbre 0,2 / 0,2 s 24 V CC ± 10% 0.40 A 0.70 A 2 ±0,02 mm±0,001 pollici
EIG2-13015 0,33 kg0,73 libbre 13 mm0,51 pollici 0,25 kg0,55 libbre 0 - 40 °C32 - 104 °F 6 - 15 N1,35 - 3,37 libbre 12 - 30 N2,7 - 6,74 libbre 0,4 / 0,4 s 24 V CC ± 10% 0.25 A 0.50 A 2 ±0,02 mm±0,001 pollici
EIG2-13050 0,40 kg0,88 libbre 13 mm0,51 pollici 1,00 kg2,20 libbre 0 - 40 °C32 - 104 °F 15 - 50 N3,37 - 11,24 libbre 30 - 100 N6,74 - 22,48 libbre 0,3 / 0,3 s 24 V CC ± 10% 0.25 A 0.50 A 2 ±0,02 mm±0,001 pollici
EIG2-13100 0,55 kg1,21 libbre 13 mm0,51 pollici 2,00 kg4,40 libbre 0 - 40 °C32 - 104 °F 30 - 100 N6,74 - 22,48 libbre 60 - 200 N13,49 - 44,96 libbre 0,5 / 0,5 s 24 V CC ± 10% 0.30 A 1.20 A 2 ±0,02 mm±0,001 pollici
EIG2-40140 40 mm1,57 pollici 3,00 kg6,61 libbre 0 - 40 °C32 - 104 °F 40 - 140 Nda 8,99 a 31,47 libbre 80 - 280 N17,98 - 62,95 libbre 0,7 / 0,7 s 24 V CC ± 10% 0.50 A 1.20 A 1,00 kg2,20 libbre 2 ±0,03 mm±0,001 pollici
EIG2-40400 40 mm1,57 pollici 8,00 kg17,64 libbre 0 - 40 °C32 - 104 °F 140 - 400 N31,47 - 89,92 libbre 280 - 800 N62,95 - 179,85 libbre 1,0 / 1,1 s 24 V CC ± 10% 1.00 A 3.00 A 2,40 kg5,29 libbre 2 ±0,02 mm±0,001 pollici
EIG2-06002
Datasheet
Modello 3D
Peso
0,15 kg0,33 libbre
Corsa per griffa
6 mm0,24 pollici
Peso pezzo consigliato
0,05 kg0,11 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
0,8 - 2 N0,18 - 0,45 libbre
Forza totale di chiusura
1,6 - 4 N0,36 - 0,90 libbre
Tempi di apertura/chiusura
0,2 / 0,2 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
0.20 A
Corrente max.
0.50 A
Nr. dita
2
Ripetibilità (posizionamento)
±0,02 mm±0,001 pollici
EIG2-13005
Datasheet
Modello 3D
Peso
0,40 kg0,88 libbre
Corsa per griffa
13 mm0,51 pollici
Peso pezzo consigliato
0,10 kg0,22 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
0,8 - 5 N0,18 - 1,12 libbre
Forza totale di chiusura
1,6 - 10 N0,36 - 2,24 libbre
Tempi di apertura/chiusura
0,2 / 0,2 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
0.40 A
Corrente max.
0.40 A
Nr. dita
2
Ripetibilità (posizionamento)
±0,02 mm±0,001 pollici
EIG2-07008
Datasheet
Modello 3D
Peso
0,40 kg0,88 libbre
Corsa per griffa
7 mm0,28 pollici
Peso pezzo consigliato
0,10 kg0,22 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
2 - 8 N0,45 - 1,80 libbre
Forza totale di chiusura
4 - 16 N0,90 - 3,60 libbre
Tempi di apertura/chiusura
0,2 / 0,2 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
0.40 A
Corrente max.
0.70 A
Nr. dita
2
Ripetibilità (posizionamento)
±0,02 mm±0,001 pollici
EIG2-13015
Datasheet
Modello 3D
Peso
0,33 kg0,73 libbre
Corsa per griffa
13 mm0,51 pollici
Peso pezzo consigliato
0,25 kg0,55 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
6 - 15 N1,35 - 3,37 libbre
Forza totale di chiusura
12 - 30 N2,7 - 6,74 libbre
Tempi di apertura/chiusura
0,4 / 0,4 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
0.25 A
Corrente max.
0.50 A
Nr. dita
2
Ripetibilità (posizionamento)
±0,02 mm±0,001 pollici
EIG2-13050
Datasheet
Modello 3D
Peso
0,40 kg0,88 libbre
Corsa per griffa
13 mm0,51 pollici
Peso pezzo consigliato
1,00 kg2,20 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
15 - 50 N3,37 - 11,24 libbre
Forza totale di chiusura
30 - 100 N6,74 - 22,48 libbre
Tempi di apertura/chiusura
0,3 / 0,3 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
0.25 A
Corrente max.
0.50 A
Nr. dita
2
Ripetibilità (posizionamento)
±0,02 mm±0,001 pollici
EIG2-13100
Datasheet
Modello 3D
Peso
0,55 kg1,21 libbre
Corsa per griffa
13 mm0,51 pollici
Peso pezzo consigliato
2,00 kg4,40 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
30 - 100 N6,74 - 22,48 libbre
Forza totale di chiusura
60 - 200 N13,49 - 44,96 libbre
Tempi di apertura/chiusura
0,5 / 0,5 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
0.30 A
Corrente max.
1.20 A
Nr. dita
2
Ripetibilità (posizionamento)
±0,02 mm±0,001 pollici
EIG2-40140
Datasheet
Modello 3D
Corsa per griffa
40 mm1,57 pollici
Peso pezzo consigliato
3,00 kg6,61 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
40 - 140 Nda 8,99 a 31,47 libbre
Forza totale di chiusura
80 - 280 N17,98 - 62,95 libbre
Tempi di apertura/chiusura
0,7 / 0,7 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
0.50 A
Corrente max.
1.20 A
Peso (dita escluse)
1,00 kg2,20 libbre
Nr. dita
2
Ripetibilità (posizionamento)
±0,03 mm±0,001 pollici
EIG2-40400
Datasheet
Modello 3D
Corsa per griffa
40 mm1,57 pollici
Peso pezzo consigliato
8,00 kg17,64 libbre
Temperatura di esercizio
0 - 40 °C32 - 104 °F
Forza di chiusura per griffa
140 - 400 N31,47 - 89,92 libbre
Forza totale di chiusura
280 - 800 N62,95 - 179,85 libbre
Tempi di apertura/chiusura
1,0 / 1,1 s
Tensione nominale
24 V CC ± 10%
Corrente nominale
1.00 A
Corrente max.
3.00 A
Peso (dita escluse)
2,40 kg5,29 libbre
Nr. dita
2
Ripetibilità (posizionamento)
±0,02 mm±0,001 pollici

Noise Emission (Sound Pressure) ≤ 40 dB(A) in any directionCommunication Interface: Standard Modbus RTU (RS485), Digital I/O — TCP/IP, USB2.0, CAN2.0A, PROFINET, EtherCAT via external converterNominal Voltage 24 V DC ± 10%Recommended operating environment 0 - 40 °C, < 85% RH

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Prodotti correlati

Pinze
ECG2

ECG2 è una pinza elettrica parallela collaborativa a due griffe, progettata specificamente per applicazioni di robotica collaborativa. La struttura compatta e i bordi arrotondati ne favoriscono l’impiego in ambienti condivisi uomo-robot, garantendo una presa precisa e affidabile.
Pinze
EIG3

EIG3 è una pinza elettrica parallela a tre griffe, disposte simmetricamente, con controllo integrato della forza di presa e della posizione.
Pinze

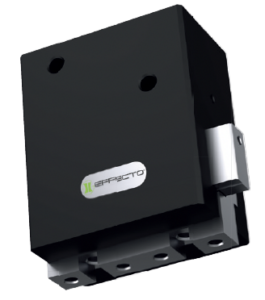

LGE

LGE è una pinza parallela compatta a due dita, progettata per garantire elevata affidabilità e lunga durata. Le dimensioni ridotte la rendono ideale per la movimentazione di componenti leggeri in applicazioni industriali.

Design

Pinze elettriche EFFECTO Pinze elettriche progettate per garantire una facile integrazione, un controllo di precisione e l'utilizzo sia in applicazioni industriali che collaborative. Le impostazioni regolabile e posizione consentono di adattare le prestazioni a ogni singola attività, grazie anche regolabile che garantisce cicli di apertura e chiusura rapidi e controllati.

Un meccanismo di bloccaggio dei freni, disponibile su alcuni modelli, garantisce una maggiore sicurezza di tenuta, mentre la protezione con grado di protezione IP67 su alcuni modelli estende Affidabilità ambienti severi.
