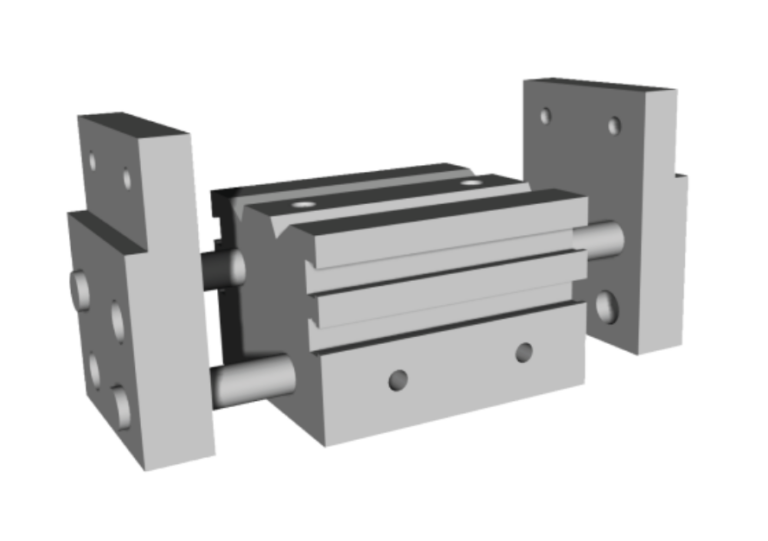

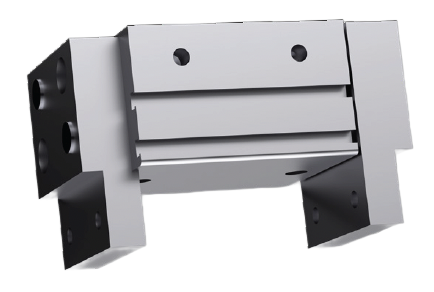

VRG è una pinza parallela a due dita ad ampia corsa, progettata per la movimentazione di carichi ridotti. La configurazione compatta e la lunga corsa la rendono adatta a un’ampia gamma di applicazioni di manipolazione.

Modelli Design Download Moduli e accessori

Modelli

Vantaggi

Design compatto e ampia gamma di corse disponibili.
Struttura a doppio pistone con sincronizzazione delle dita tramite un meccanismo a pignone e cremagliera.
Tutti gli alberi sono dotati di cuscinetti autolubrificanti.
Corsa lunga, sistema di guida circolare protetto da sporco e detriti.
Montaggio laterale con perno.

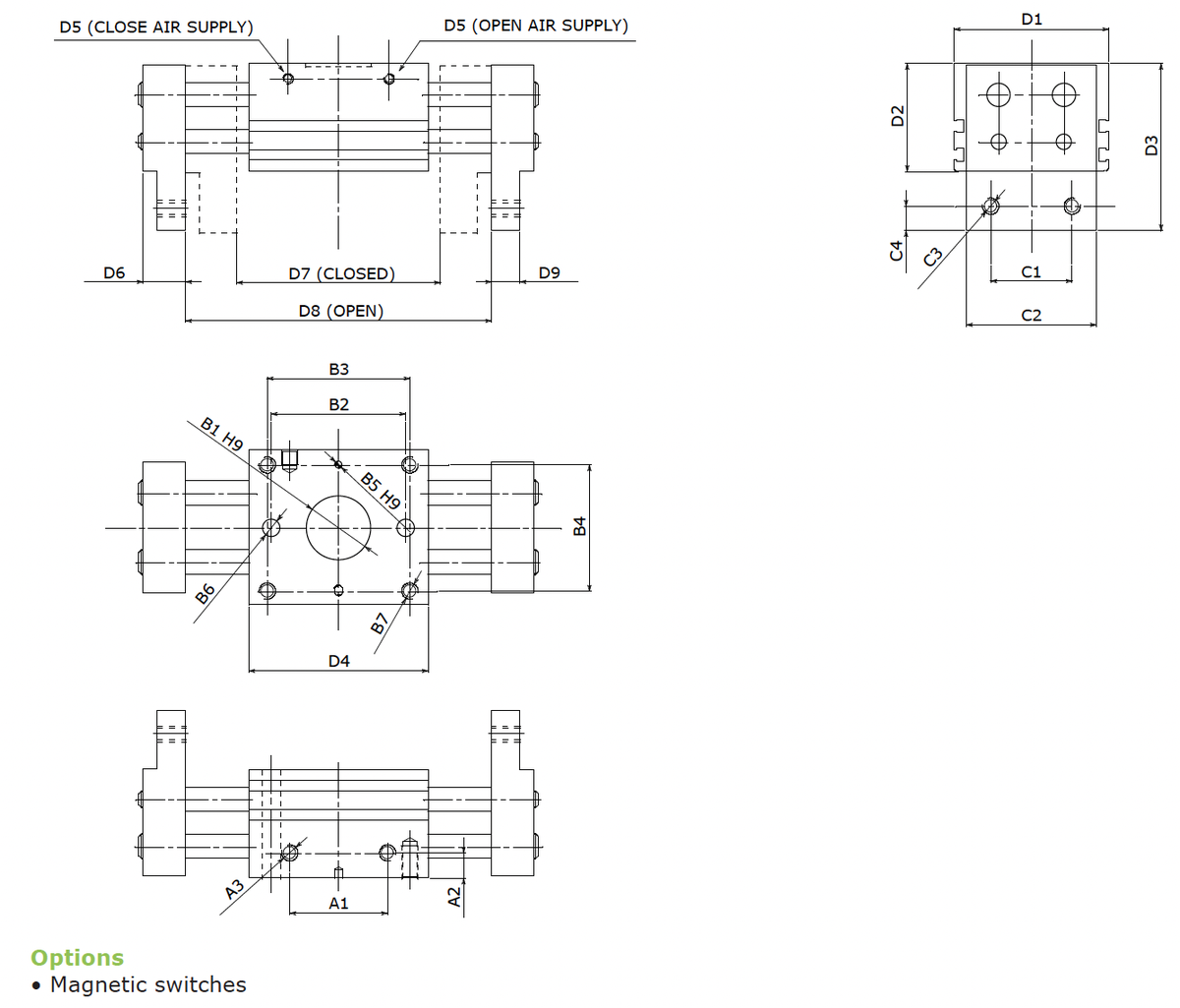

Asse di montaggio e posizionamento dei sensori di campo magnetico.
Alimentazione dell'aria tramite raccordi a vite.

Modello e Descrizione	Peso	Corsa per griffa	Volume aria corsa	Forza di chiusura per griffa a 6 bar	Forza di apertura per griffa a 6 bar	Forza di chiusura totale a 6 bar	Forza di apertura totale a 6 bar	Peso pezzo consigliato	Ripetibilità
VRG-16-P-15-L-SM-6-N-B-S	0,59 kg1,29 libbre	15 mm0,59 pollici	9,1 cm³0,56 pol³	60 N13,5 lbf	60 N13,5 lbf	120 N27,0 lbf	120 N27,0 lbf	0,60 kg1,30 libbre	±0,1 mm±0,004 pollici
VRG-16-P-30-L-SM-6-N-B-S	0,80 kg1,75 libbre	30 mm1,18 pollici	18,2 cm³1,11 pollici cubi	60 N13,5 lbf	60 N13,5 lbf	120 N27,0 lbf	120 N27,0 lbf	0,60 kg1,30 libbre	±0,1 mm±0,004 pollici
VRG-16-P-40-L-SM-6-N-B-S	0,94 kg2,06 libbre	40 mm1,57 pollici	24,2 cm³1,48 pollici cubi	60 N13,5 lbf	60 N13,5 lbf	120 N27,0 lbf	120 N27,0 lbf	0,60 kg1,30 libbre	±0,1 mm±0,004 pollici
VRG-20-P-20-L-SM-6-N-B-S	1,03 kg2,26 libbre	20 mm0,79 pollici	17,6 cm³1,07 pol³	100 N22,5 lbf	100 N22,5 lbf	200 N45,0 lbf	200 N45,0 lbf	1,00 kg2,20 libbre	±0,1 mm±0,004 pollici
VRG-20-P-40-L-SM-6-N-B-S	1,50 kg3,29 libbre	40 mm1,57 pollici	35,2 cm³2,15 pol³	100 N22,5 lbf	100 N22,5 lbf	200 N45,0 lbf	200 N45,0 lbf	1,00 kg2,20 libbre	±0,1 mm±0,004 pollici
VRG-20-P-50-L-SM-6-N-B-S	1,69 kg3,72 libbre	50 mm1,97 pollici	44 cm³2,68 in³	100 N22,5 lbf	100 N22,5 lbf	200 N45,0 lbf	200 N45,0 lbf	1,00 kg2,20 libbre	±0,1 mm±0,004 pollici
VRG-25-P-25-L-SM-6-N-B-S	1,69 kg3,72 libbre	25 mm0,98 pollici	38 cm³2,32 pollici cubi	170 N38,2 lbf	170 N38,2 lbf	340 N76,4 lbf	340 N76,4 lbf	1,70 kg3,70 libbre	±0,1 mm±0,004 pollici
VRG-25-P-50-L-SM-6-N-B-S	2,56 kg5,63 libbre	50 mm1,97 pollici	76 cm³4,64 in³	170 N38,2 lbf	170 N38,2 lbf	340 N76,4 lbf	340 N76,4 lbf	1,70 kg3,70 libbre	±0,1 mm±0,004 pollici
VRG-25-P-60-L-SM-6-N-B-S	2,78 kg6,11 libbre	60 mm2,36 pollici	91,2 cm³5,56 pol³	170 N38,2 lbf	170 N38,2 lbf	340 N76,4 lbf	340 N76,4 lbf	1,70 kg3,70 libbre	±0,1 mm±0,004 pollici
VRG-32-P-35-L-SM-6-N-B-S	2,91 kg6,39 libbre	35 mm1,38 pollici	84,5 cm³5,15 pollici cubi	300 N67,4 lbf	300 N67,4 lbf	600 N134,9 lbf	600 N134,9 lbf	3,00 kg6,60 libbre	±0,1 mm±0,004 pollici
VRG-32-P-60-L-SM-6-N-B-S	3,82 kg8,40 libbre	60 mm2,36 pollici	145 cm³8,85 pollici cubi	300 N67,4 lbf	300 N67,4 lbf	600 N134,9 lbf	600 N134,9 lbf	3,00 kg6,60 libbre	±0,1 mm±0,004 pollici
VRG-32-P-80-L-SM-6-N-B-S	4,66 kg10,24 libbre	80 mm3,15 pollici	193 cm³11,77 pol³	300 N67,4 lbf	300 N67,4 lbf	600 N134,9 lbf	600 N134,9 lbf	3,00 kg6,60 libbre	±0,1 mm±0,004 pollici

VRG-16-P-15-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 0,59 kg1,29 libbre
Corsa per griffa: 15 mm0,59 pollici
Volume aria corsa: 9,1 cm³0,56 pol³
Forza di chiusura per griffa a 6 bar: 60 N13,5 lbf
Forza di apertura per griffa a 6 bar: 60 N13,5 lbf
Forza di chiusura totale a 6 bar: 120 N27,0 lbf
Forza di apertura totale a 6 bar: 120 N27,0 lbf
Peso pezzo consigliato: 0,60 kg1,30 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-16-P-30-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 0,80 kg1,75 libbre
Corsa per griffa: 30 mm1,18 pollici
Volume aria corsa: 18,2 cm³1,11 pollici cubi
Forza di chiusura per griffa a 6 bar: 60 N13,5 lbf
Forza di apertura per griffa a 6 bar: 60 N13,5 lbf
Forza di chiusura totale a 6 bar: 120 N27,0 lbf
Forza di apertura totale a 6 bar: 120 N27,0 lbf
Peso pezzo consigliato: 0,60 kg1,30 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-16-P-40-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 0,94 kg2,06 libbre
Corsa per griffa: 40 mm1,57 pollici
Volume aria corsa: 24,2 cm³1,48 pollici cubi
Forza di chiusura per griffa a 6 bar: 60 N13,5 lbf
Forza di apertura per griffa a 6 bar: 60 N13,5 lbf
Forza di chiusura totale a 6 bar: 120 N27,0 lbf
Forza di apertura totale a 6 bar: 120 N27,0 lbf
Peso pezzo consigliato: 0,60 kg1,30 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-20-P-20-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 1,03 kg2,26 libbre
Corsa per griffa: 20 mm0,79 pollici
Volume aria corsa: 17,6 cm³1,07 pol³
Forza di chiusura per griffa a 6 bar: 100 N22,5 lbf
Forza di apertura per griffa a 6 bar: 100 N22,5 lbf
Forza di chiusura totale a 6 bar: 200 N45,0 lbf
Forza di apertura totale a 6 bar: 200 N45,0 lbf
Peso pezzo consigliato: 1,00 kg2,20 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-20-P-40-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 1,50 kg3,29 libbre
Corsa per griffa: 40 mm1,57 pollici
Volume aria corsa: 35,2 cm³2,15 pol³
Forza di chiusura per griffa a 6 bar: 100 N22,5 lbf
Forza di apertura per griffa a 6 bar: 100 N22,5 lbf
Forza di chiusura totale a 6 bar: 200 N45,0 lbf
Forza di apertura totale a 6 bar: 200 N45,0 lbf
Peso pezzo consigliato: 1,00 kg2,20 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-20-P-50-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 1,69 kg3,72 libbre
Corsa per griffa: 50 mm1,97 pollici
Volume aria corsa: 44 cm³2,68 in³
Forza di chiusura per griffa a 6 bar: 100 N22,5 lbf
Forza di apertura per griffa a 6 bar: 100 N22,5 lbf
Forza di chiusura totale a 6 bar: 200 N45,0 lbf
Forza di apertura totale a 6 bar: 200 N45,0 lbf
Peso pezzo consigliato: 1,00 kg2,20 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-25-P-25-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 1,69 kg3,72 libbre
Corsa per griffa: 25 mm0,98 pollici
Volume aria corsa: 38 cm³2,32 pollici cubi
Forza di chiusura per griffa a 6 bar: 170 N38,2 lbf
Forza di apertura per griffa a 6 bar: 170 N38,2 lbf
Forza di chiusura totale a 6 bar: 340 N76,4 lbf
Forza di apertura totale a 6 bar: 340 N76,4 lbf
Peso pezzo consigliato: 1,70 kg3,70 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-25-P-50-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 2,56 kg5,63 libbre
Corsa per griffa: 50 mm1,97 pollici
Volume aria corsa: 76 cm³4,64 in³
Forza di chiusura per griffa a 6 bar: 170 N38,2 lbf
Forza di apertura per griffa a 6 bar: 170 N38,2 lbf
Forza di chiusura totale a 6 bar: 340 N76,4 lbf
Forza di apertura totale a 6 bar: 340 N76,4 lbf
Peso pezzo consigliato: 1,70 kg3,70 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-25-P-60-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 2,78 kg6,11 libbre
Corsa per griffa: 60 mm2,36 pollici
Volume aria corsa: 91,2 cm³5,56 pol³
Forza di chiusura per griffa a 6 bar: 170 N38,2 lbf
Forza di apertura per griffa a 6 bar: 170 N38,2 lbf
Forza di chiusura totale a 6 bar: 340 N76,4 lbf
Forza di apertura totale a 6 bar: 340 N76,4 lbf
Peso pezzo consigliato: 1,70 kg3,70 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-32-P-35-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 2,91 kg6,39 libbre
Corsa per griffa: 35 mm1,38 pollici
Volume aria corsa: 84,5 cm³5,15 pollici cubi
Forza di chiusura per griffa a 6 bar: 300 N67,4 lbf
Forza di apertura per griffa a 6 bar: 300 N67,4 lbf
Forza di chiusura totale a 6 bar: 600 N134,9 lbf
Forza di apertura totale a 6 bar: 600 N134,9 lbf
Peso pezzo consigliato: 3,00 kg6,60 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-32-P-60-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 3,82 kg8,40 libbre
Corsa per griffa: 60 mm2,36 pollici
Volume aria corsa: 145 cm³8,85 pollici cubi
Forza di chiusura per griffa a 6 bar: 300 N67,4 lbf
Forza di apertura per griffa a 6 bar: 300 N67,4 lbf
Forza di chiusura totale a 6 bar: 600 N134,9 lbf
Forza di apertura totale a 6 bar: 600 N134,9 lbf
Peso pezzo consigliato: 3,00 kg6,60 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

VRG-32-P-80-L-SM-6-N-B-S

Datasheet
Modello 3D
Peso: 4,66 kg10,24 libbre
Corsa per griffa: 80 mm3,15 pollici
Volume aria corsa: 193 cm³11,77 pol³
Forza di chiusura per griffa a 6 bar: 300 N67,4 lbf
Forza di apertura per griffa a 6 bar: 300 N67,4 lbf
Forza di chiusura totale a 6 bar: 600 N134,9 lbf
Forza di apertura totale a 6 bar: 600 N134,9 lbf
Peso pezzo consigliato: 3,00 kg6,60 libbre
Ripetibilità: ±0,1 mm±0,004 pollici

Prodotti correlati

Pinze

LPG

LPG è una pinza parallela a due dita ad ampia corsa, progettata per garantire elevata affidabilità e lunga durata. La struttura robusta la rende adatta a un’ampia gamma di applicazioni industriali, inclusi gli ambienti più gravosi.

Pinze

OPE-2

OPE è una pinza parallela universale a due dita, progettata per garantire elevata robustezza, affidabilità e lunga durata. La sua versatilità la rende adatta a un’ampia gamma di applicazioni industriali.

Pinze

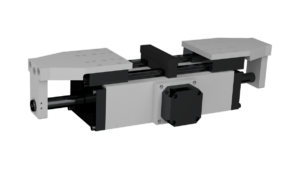

GPAL/XRAY-S

GPAL / X-RAY-S è una pinza parallela a due griffe ad ampia corsa, progettata per la movimentazione di carichi elevati anche in presenza di elevate accelerazioni. La costruzione robusta la rende particolarmente adatta ad ambienti industriali gravosi, come celle di saldatura, fonderie e applicazioni caratterizzate dalla presenza di polveri abrasive.

Design

Pinze pneumatiche EFFECTO Pinze pneumatiche progettate per garantire una lunga durata, grazie a un Meccanismo a piani inclinati assicura alta potenza e una presa ripetibile e sincronizzata ciclo dopo ciclo.

Disponibili in 30 versioni e diverse dimensioni, dalle pinze compatte per spazi di lavoro ristretti ai modelli più grandi per applicazioni gravose, sono tutte dotate di un sistema di guida delle ganasce di qualità superiore che garantisce una movimentazione precisa e una facile manutenzione in ambienti severi.

Download

Modello e Descrizione	Datasheet	Modello 3D
VRG-16-P-15-L-SM-6-N-B-S
VRG-16-P-30-L-SM-6-N-B-S
VRG-16-P-40-L-SM-6-N-B-S
VRG-20-P-20-L-SM-6-N-B-S
VRG-20-P-40-L-SM-6-N-B-S
VRG-20-P-50-L-SM-6-N-B-S
VRG-25-P-25-L-SM-6-N-B-S
VRG-25-P-50-L-SM-6-N-B-S
VRG-25-P-60-L-SM-6-N-B-S
VRG-32-P-35-L-SM-6-N-B-S
VRG-32-P-60-L-SM-6-N-B-S
VRG-32-P-80-L-SM-6-N-B-S

VRG-16-P-15-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-16-P-30-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-16-P-40-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-20-P-20-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-20-P-40-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-20-P-50-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-25-P-25-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-25-P-50-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-25-P-60-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-32-P-35-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-32-P-60-L-SM-6-N-B-S

Datasheet
Modello 3D

VRG-32-P-80-L-SM-6-N-B-S

Datasheet
Modello 3D

Moduli e accessori

Sensori per pinze

Sensori per pinze VRG

I sensori delle pinze rilevano la posizione delle ganasce (aperte/chiuse) a scopo di verifica nelle movimentazione automatizzate.

Modello e Descrizione	Corrente max.	Tipo	Cavi	Tensione	Lunghezza del cavo	Protezione
TOH Interruttore magnetico tipo REED,Supporto Orizzontale , normalmente aperto	da 5 a 50 mA	REED	2	12 - 24 V	3 m118,11 pollici	IP67
TOV Interruttore magnetico di tipo REED, Supporto verticale, normalmente aperto	da 5 a 50 mA	REED	2	12 - 24 V	3 m118,11 pollici	IP67
DSL1C Interruttore magnetico di tipo REED, normalmente aperto	100 mA	REED	2	3 - 24 V	2,5 m98,43 pollici	IP67
T2H Interruttore magnetico ad effetto Hall,Supporto Orizzontale , normalmente aperto	5 - 25 mA	HALL	2	10 - 30 V	3 m118,11 pollici	IP67
T2V Interruttore magnetico ad effetto Hall, Supporto verticale, normalmente aperto	5 - 25 mA	HALL	2	10 - 30 V	3 m118,11 pollici	IP67
T3PH Interruttore magnetico ad effetto Hall, a 3 fili	100 mA	HALL	3	10 - 28 V	3 m³ m118,11 pollici	IP67

TOH

Interruttore magnetico tipo REED,Supporto Orizzontale , normalmente aperto

Corrente max.: da 5 a 50 mA
Tipo: REED
Cavi: 2
Tensione: 12 - 24 V
Lunghezza del cavo: 3 m118,11 pollici
Protezione: IP67

TOV

Interruttore magnetico di tipo REED, Supporto verticale, normalmente aperto

Corrente max.: da 5 a 50 mA
Tipo: REED
Cavi: 2
Tensione: 12 - 24 V
Lunghezza del cavo: 3 m118,11 pollici
Protezione: IP67

DSL1C

Interruttore magnetico di tipo REED, normalmente aperto

Corrente max.: 100 mA
Tipo: REED
Cavi: 2
Tensione: 3 - 24 V
Lunghezza del cavo: 2,5 m98,43 pollici
Protezione: IP67

T2H

Interruttore magnetico ad effetto Hall,Supporto Orizzontale , normalmente aperto

Corrente max.: 5 - 25 mA
Tipo: HALL
Cavi: 2
Tensione: 10 - 30 V
Lunghezza del cavo: 3 m118,11 pollici
Protezione: IP67

T2V

Interruttore magnetico ad effetto Hall, Supporto verticale, normalmente aperto

Corrente max.: 5 - 25 mA
Tipo: HALL
Cavi: 2
Tensione: 10 - 30 V
Lunghezza del cavo: 3 m118,11 pollici
Protezione: IP67

T3PH

Interruttore magnetico ad effetto Hall, a 3 fili

Corrente max.: 100 mA
Tipo: HALL
Cavi: 3
Tensione: 10 - 28 V
Lunghezza del cavo: 3 m³ m118,11 pollici
Protezione: IP67
