Dispositivi di compensazione

CCR-S

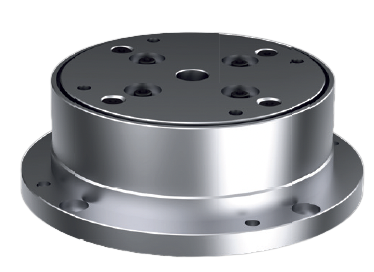

CCR-S è un dispositivo di allineamento per il montaggio a pressione con cella di carico — Serie S, con flangia. Compensa gli errori di posizione e di torsione durante l'assemblaggio di parti con accoppiament montaggio forzato e o con accoppiamento libero.

Modelli Design Download

Modelli

Dispositivi di compensazione compensare gli errori (di posizione e/o torsionali) verificatisi durante un'operazione di assemblaggio in cui vari componenti di precisione vengono inseriti a pressione o a gioco nei fori. In questo modo, si riducono gli errori di assemblaggio, si migliora la qualità del prodotto e si abbrevia il tempo di ciclo nella linea di produzione.

Vantaggi

Significativa riduzione dei difetti di assemblaggio dovuti a errori di centraggio
Qualità uniforme dell'inserimento a pressione
Ampia gamma di applicazioni
Maggiore forza di adesione tra i componenti
Consente di risparmiare tempo nella realizzazione delle linee di assemblaggio e riduce i costi di investimento nelle attrezzature
Aumento del tasso di operatività
Ciclo di vita più lungo dell'assemblatore
Manutenzione semplice

Modello e Descrizione	Carico utile	Peso	Distanza centro di compensazione P	Campo di compensazione: Errore di posizione	Campo di compensazione: Angolo torsionale	Coefficiente di elasticità: Direzione assiale (compressiva)	Coefficiente di elasticità: Direzione assiale (trazione)	Coefficiente di elasticità: Direzione orizzontale	Coefficiente di elasticità: Direzione torsionale
CCR-S4D-070-065-02	30 N6,7 lbf	1,4 kg3,08 libbre	70 mm2,76 pollici	±2 mm±0,08 pollici	±6.6 °	1573,9 N/mm8987,3 lbf/in	191,1 N/mm1091,2 lbf/in	11,8 N/mm67,4 lbf/in	4,2 Nm/rad37,2 lbf·in/rad
CCR-S4D-070-065-04	30 N6,7 lbf	1,4 kg3,08 libbre	70 mm2,76 pollici	±2 mm±0,08 pollici	±6.6 °	1573,9 N/mm8987,3 lbf/in	191,1 N/mm1091,2 lbf/in	11,8 N/mm67,4 lbf/in	4,2 Nm/rad37,2 lbf·in/rad
CCR-S4D-070-065-06	30 N6,7 lbf	1,4 kg3,08 libbre	70 mm2,76 pollici	±2 mm±0,08 pollici	±6.6 °	1573,9 N/mm8987,3 lbf/in	191,1 N/mm1091,2 lbf/in	11,8 N/mm67,4 lbf/in	4,2 Nm/rad37,2 lbf·in/rad
CCR-S4D-090-078-02	40 N9,0 lbf	2,1 kg4,62 libbre	90 mm3,54 pollici	±2 mm±0,08 pollici	±5.5 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-S4D-090-078-04	40 N9,0 lbf	2,1 kg4,62 libbre	90 mm3,54 pollici	±2 mm±0,08 pollici	±5.5 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-S4D-090-078-06	40 N9,0 lbf	2,1 kg4,62 libbre	90 mm3,54 pollici	±2 mm±0,08 pollici	±5.5 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-S4D-110-088-03	40 N9,0 lbf	2,7 kg5,94 libbre	110 mm4,33 pollici	±2 mm±0,08 pollici	±4.6 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-S4D-110-088-06	40 N9,0 lbf	2,7 kg5,94 libbre	110 mm4,33 pollici	±2 mm±0,08 pollici	±4.6 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-S4D-110-088-10	40 N9,0 lbf	2,7 kg5,94 libbre	110 mm4,33 pollici	±2 mm±0,08 pollici	±4.6 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-S4D-140-108-03	80 N18,0 lbf	4,1 kg9,02 libbre	140 mm5,51 pollici	±2 mm±0,08 pollici	±4.8 °	1840,4 N/mm10.509,1 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad
CCR-S4D-140-108-06	80 N18,0 lbf	4,1 kg9,02 libbre	140 mm5,51 pollici	±2 mm±0,08 pollici	±4.8 °	1840,4 N/mm10.509,1 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad
CCR-S4D-140-108-10	80 N18,0 lbf	4,1 kg9,02 libbre	140 mm5,51 pollici	±2 mm±0,08 pollici	±4.8 °	1840,4 N/mm10.509,1 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad
CCR-S4D-150-130-04	80 N18,0 lbf	6,0 kg13,2 libbre	150 mm5,91 pollici	±2 mm±0,08 pollici	±4.2 °	1840,4 N/mm10.509,1 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad
CCR-S4D-150-130-07	80 N18,0 lbf	6,0 kg13,2 libbre	150 mm5,91 pollici	±2 mm±0,08 pollici	±4.2 °	1840,4 N/mm10.509,1 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad
CCR-S4D-150-130-12	80 N18,0 lbf	6,0 kg13,2 libbre	150 mm5,91 pollici	±2 mm±0,08 pollici	±4.2 °	1840,4 N/mm10.509,1 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad

CCR-S4D-070-065-02

Datasheet
Modello 3D
Carico utile: 30 N6,7 lbf
Peso: 1,4 kg3,08 libbre
Distanza centro di compensazione P: 70 mm2,76 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±6.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1573,9 N/mm8987,3 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 191,1 N/mm1091,2 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 11,8 N/mm67,4 lbf/in
Coefficiente di elasticità: Direzione torsionale: 4,2 Nm/rad37,2 lbf·in/rad

CCR-S4D-070-065-04

Datasheet
Modello 3D
Carico utile: 30 N6,7 lbf
Peso: 1,4 kg3,08 libbre
Distanza centro di compensazione P: 70 mm2,76 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±6.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1573,9 N/mm8987,3 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 191,1 N/mm1091,2 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 11,8 N/mm67,4 lbf/in
Coefficiente di elasticità: Direzione torsionale: 4,2 Nm/rad37,2 lbf·in/rad

CCR-S4D-070-065-06

Datasheet
Modello 3D
Carico utile: 30 N6,7 lbf
Peso: 1,4 kg3,08 libbre
Distanza centro di compensazione P: 70 mm2,76 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±6.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1573,9 N/mm8987,3 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 191,1 N/mm1091,2 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 11,8 N/mm67,4 lbf/in
Coefficiente di elasticità: Direzione torsionale: 4,2 Nm/rad37,2 lbf·in/rad

CCR-S4D-090-078-02

Datasheet
Modello 3D
Carico utile: 40 N9,0 lbf
Peso: 2,1 kg4,62 libbre
Distanza centro di compensazione P: 90 mm3,54 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±5.5 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-S4D-090-078-04

Datasheet
Modello 3D
Carico utile: 40 N9,0 lbf
Peso: 2,1 kg4,62 libbre
Distanza centro di compensazione P: 90 mm3,54 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±5.5 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-S4D-090-078-06

Datasheet
Modello 3D
Carico utile: 40 N9,0 lbf
Peso: 2,1 kg4,62 libbre
Distanza centro di compensazione P: 90 mm3,54 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±5.5 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-S4D-110-088-03

Datasheet
Modello 3D
Carico utile: 40 N9,0 lbf
Peso: 2,7 kg5,94 libbre
Distanza centro di compensazione P: 110 mm4,33 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-S4D-110-088-06

Datasheet
Modello 3D
Carico utile: 40 N9,0 lbf
Peso: 2,7 kg5,94 libbre
Distanza centro di compensazione P: 110 mm4,33 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-S4D-110-088-10

Datasheet
Modello 3D
Carico utile: 40 N9,0 lbf
Peso: 2,7 kg5,94 libbre
Distanza centro di compensazione P: 110 mm4,33 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-S4D-140-108-03

Datasheet
Modello 3D
Carico utile: 80 N18,0 lbf
Peso: 4,1 kg9,02 libbre
Distanza centro di compensazione P: 140 mm5,51 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.8 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1840,4 N/mm10.509,1 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

CCR-S4D-140-108-06

Datasheet
Modello 3D
Carico utile: 80 N18,0 lbf
Peso: 4,1 kg9,02 libbre
Distanza centro di compensazione P: 140 mm5,51 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.8 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1840,4 N/mm10.509,1 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

CCR-S4D-140-108-10

Datasheet
Modello 3D
Carico utile: 80 N18,0 lbf
Peso: 4,1 kg9,02 libbre
Distanza centro di compensazione P: 140 mm5,51 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.8 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1840,4 N/mm10.509,1 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

CCR-S4D-150-130-04

Datasheet
Modello 3D
Carico utile: 80 N18,0 lbf
Peso: 6,0 kg13,2 libbre
Distanza centro di compensazione P: 150 mm5,91 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.2 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1840,4 N/mm10.509,1 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

CCR-S4D-150-130-07

Datasheet
Modello 3D
Carico utile: 80 N18,0 lbf
Peso: 6,0 kg13,2 libbre
Distanza centro di compensazione P: 150 mm5,91 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.2 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1840,4 N/mm10.509,1 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

CCR-S4D-150-130-12

Datasheet
Modello 3D
Carico utile: 80 N18,0 lbf
Peso: 6,0 kg13,2 libbre
Distanza centro di compensazione P: 150 mm5,91 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.2 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1840,4 N/mm10.509,1 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

Prodotti correlati

Dispositivi di compensazione

CCR-A

CCR-A è un dispositivo di allineamento per l'inserimento in fase di assemblaggio — Serie A, con flangia. Compensa gli errori di posizione, angolari e torsionali durante l'assemblaggio di parti con accoppiament montaggio forzato e o con accoppiamento libero.

Dispositivi di compensazione

CCR-B

Il CCR-B è un dispositivo di allineamento per il montaggio a pressione — Serie B, senza cella di carico. Compensa gli errori di posizione e di torsione durante il montaggio.

Dispositivi di compensazione

CCR-BS

CCR-BS è un dispositivo di allineamento per il montaggio a pressione con cella di carico — Serie BS. Compensa gli errori di posizione e torsionali durante il montaggio grazie al monitoraggio integrato del carico.

Dispositivi di compensazione

CCR-SS

CCR-SS è un dispositivo di allineamento per il montaggio a pressione con cella di carico — Serie SS, dotato di sensore. Compensa gli errori di posizione e di torsione durante il montaggio grazie al sistema di rilevamento integrato.

Dispositivi di compensazione

CCR-T

CCR-T è un dispositivo di conformità per l’ funzionamento a pressione di coppia , serie T. Progettato per operazioni di avvitatura e assemblaggio con controllo della coppia.

Dispositivi di compensazione

CCR-TS

CCR-TS è un dispositivo di conformità per la serie TS di " funzionamento a pressione di coppia ", dotato di sensori. Progettato per l'avvitatura con rilevamento integrato di coppia e forza.

Dispositivi di compensazione

CCR-LA

CCR-LA è un dispositivo di controllo della conformità per l'inserimento in fase di assemblaggio — Serie LA. Compensa gli errori di posizione, angolari e torsionali durante l'assemblaggio di componenti con accoppiamento " montaggio forzato " o "loose-fit".

Design

Dispositivi di compensazione correggere automaticamente gli errori di posizione, angolari e torsionali durante l’assemblaggio di precisione, utilizzando un centro elastico che assorbe il disallineamento mantenendo al contempo una rigidità costante.

Il design compatto e flangiato si integra perfettamente nelle attrezzature esistenti e richiede una manutenzione minima.

Download

Modello e Descrizione	Datasheet	Modello 3D
CCR-S4D-070-065-02
CCR-S4D-070-065-04
CCR-S4D-070-065-06
CCR-S4D-090-078-02
CCR-S4D-090-078-04
CCR-S4D-090-078-06
CCR-S4D-110-088-03
CCR-S4D-110-088-06
CCR-S4D-110-088-10
CCR-S4D-140-108-03
CCR-S4D-140-108-06
CCR-S4D-140-108-10
CCR-S4D-150-130-04
CCR-S4D-150-130-07
CCR-S4D-150-130-12

CCR-S4D-070-065-02

Datasheet
Modello 3D

CCR-S4D-070-065-04

Datasheet
Modello 3D

CCR-S4D-070-065-06

Datasheet
Modello 3D

CCR-S4D-090-078-02

Datasheet
Modello 3D

CCR-S4D-090-078-04

Datasheet
Modello 3D

CCR-S4D-090-078-06

Datasheet
Modello 3D

CCR-S4D-110-088-03

Datasheet
Modello 3D

CCR-S4D-110-088-06

Datasheet
Modello 3D

CCR-S4D-110-088-10

Datasheet
Modello 3D

CCR-S4D-140-108-03

Datasheet
Modello 3D

CCR-S4D-140-108-06

Datasheet
Modello 3D

CCR-S4D-140-108-10

Datasheet
Modello 3D

CCR-S4D-150-130-04

Datasheet
Modello 3D

CCR-S4D-150-130-07

Datasheet
Modello 3D

CCR-S4D-150-130-12

Datasheet
Modello 3D
