Dispositivi di compensazione

CCR-B

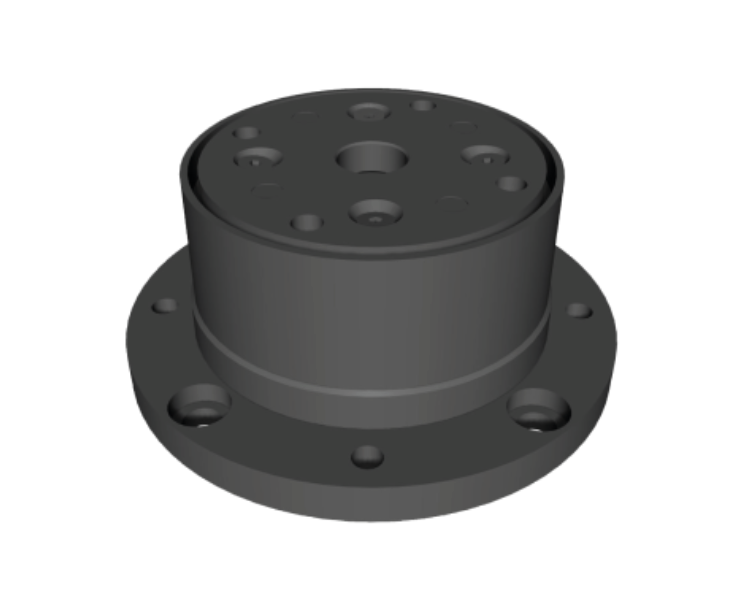

Il CCR-B è un dispositivo di allineamento per il montaggio a pressione — Serie B, senza cella di carico. Compensa gli errori di posizione e di torsione durante il montaggio.

Modelli Design Download

Modelli

Dispositivi di compensazione compensare gli errori (di posizione e/o torsionali) verificatisi durante un'operazione di assemblaggio in cui vari componenti di precisione vengono inseriti a pressione o a gioco nei fori. In questo modo, si riducono gli errori di assemblaggio, si migliora la qualità del prodotto e si abbrevia il tempo di ciclo nella linea di produzione.

Vantaggi

Significativa riduzione dei difetti di assemblaggio dovuti a errori di centraggio
Qualità uniforme dell'inserimento a pressione
Ampia gamma di applicazioni
Maggiore forza di adesione tra i componenti
Consente di risparmiare tempo nella realizzazione delle linee di assemblaggio e riduce i costi di investimento nelle attrezzature
Aumento del tasso di operatività
Ciclo di vita più lungo dell'assemblatore
Manutenzione semplice

Modello e Descrizione	Carico utile	Peso	Forza massima ammessa	Distanza centro di compensazione P	Campo di compensazione: Errore di posizione	Campo di compensazione: Angolo torsionale	Coefficiente di elasticità: Direzione assiale (compressiva)	Coefficiente di elasticità: Direzione assiale (trazione)	Coefficiente di elasticità: Direzione orizzontale	Coefficiente di elasticità: Direzione torsionale
CCR-B6-040-048	14,7 N3,3 lbf	0,60 kg1,32 libbre	6,0 kN1348,9 lbf	40 mm1,57 pollici	±2 mm±0,08 pollici	±7.7 °	625,2 N/mm3570,0 lbf/in	143,1 N/mm817,1 lbf/in	9,5 N/mm54,2 lbf/in	2,4 Nm/rad21,2 lbf·in/rad
CCR-B6-050-054	19,6 N4,4 lbf	0,90 kg1,98 libbre	7,5 kN1686,1 lbf	50 mm1,97 pollici	±2 mm±0,08 pollici	±7.3 °	625,2 N/mm3570,0 lbf/in	143,1 N/mm817,1 lbf/in	11,8 N/mm67,4 lbf/in	3,0 Nm/rad26,6 lbf·in/rad
CCR-B6-060-060	19,6 N4,4 lbf	1,00 kg2,20 libbre	8,5 kN1910,9 lbf	60 mm2,36 pollici	±2 mm±0,08 pollici	±6.0 °	1180,9 N/mm6743,2 lbf/in	143,1 N/mm817,1 lbf/in	11,8 N/mm67,4 lbf/in	3,0 Nm/rad26,6 lbf·in/rad
CCR-B6-070-065	26,5 N6,0 lbf	1,10 kg2,42 libbre	15,0 kN3372,2 lbf	70 mm2,76 pollici	±2 mm±0,08 pollici	±6.6 °	1180,9 N/mm6743,2 lbf/in	191,1 N/mm1091,2 lbf/in	11,8 N/mm67,4 lbf/in	4,2 Nm/rad37,2 lbf·in/rad
CCR-B6-080-070	26,5 N6,0 lbf	1,20 kg2,65 libbre	25,0 kN5620,2 lbf	80 mm3,15 pollici	±2 mm±0,08 pollici	±6.2 °	1573,9 N/mm8987,3 lbf/in	191,1 N/mm1091,2 lbf/in	11,8 N/mm67,4 lbf/in	4,2 Nm/rad37,2 lbf·in/rad
CCR-B6-090-078	37,3 N8,4 lbf	1,80 kg3,97 libbre	25,0 kN5620,2 lbf	90 mm3,54 pollici	±2 mm±0,08 pollici	±5.5 °	1573,9 N/mm8987,3 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-B6-100-084	37,3 N8,4 lbf	2,00 kg4,41 libbre	40,0 kN8992,4 lbf	100 mm3,94 pollici	±2 mm±0,08 pollici	±5.0 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	6,1 Nm/rad54,0 lbf·in/rad
CCR-B6-110-088	37,8 N8,5 lbf	2,20 kg4,85 libbre	40,0 kN8992,4 lbf	110 mm4,33 pollici	±2 mm±0,08 pollici	±4.6 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	7,0 Nm/rad62,0 lbf·in/rad
CCR-B6-120-095	37,8 N8,5 lbf	2,40 kg5,29 libbre	45,0 kN10.116,5 lbf	120 mm4,72 pollici	±2 mm±0,08 pollici	±5.1 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	7,0 Nm/rad62,0 lbf·in/rad
CCR-B6-130-099	37,8 N8,5 lbf	2,60 kg5,73 libbre	50,0 kN11.240,5 lbf	130 mm5,12 pollici	±2 mm±0,08 pollici	±5.1 °	1217,2 N/mm6950,5 lbf/in	225,4 N/mm1287,1 lbf/in	12,4 N/mm70,8 lbf/in	7,0 Nm/rad62,0 lbf·in/rad
CCR-B6-140-108	78,0 N17,5 lbf	3,20 kg7,05 libbre	55,0 kN12.364,5 lbf	140 mm5,51 pollici	±2 mm±0,08 pollici	±4.8 °	1217,2 N/mm6950,5 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad
CCR-B6-150-130	78,0 N17,5 lbf	4,70 kg10,36 libbre	60,0 kN13.488,6 lbf	150 mm5,91 pollici	±2 mm±0,08 pollici	±4.2 °	1840,4 N/mm10.509,1 lbf/in	407,7 N/mm2328,0 lbf/in	15,1 N/mm86,2 lbf/in	7,7 Nm/rad68,2 lbf·in/rad

CCR-B6-040-048

Datasheet
Modello 3D
Carico utile: 14,7 N3,3 lbf
Peso: 0,60 kg1,32 libbre
Forza massima ammessa: 6,0 kN1348,9 lbf
Distanza centro di compensazione P: 40 mm1,57 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±7.7 °
Coefficiente di elasticità: Direzione assiale (compressiva): 625,2 N/mm3570,0 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 143,1 N/mm817,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 9,5 N/mm54,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 2,4 Nm/rad21,2 lbf·in/rad

CCR-B6-050-054

Datasheet
Modello 3D
Carico utile: 19,6 N4,4 lbf
Peso: 0,90 kg1,98 libbre
Forza massima ammessa: 7,5 kN1686,1 lbf
Distanza centro di compensazione P: 50 mm1,97 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±7.3 °
Coefficiente di elasticità: Direzione assiale (compressiva): 625,2 N/mm3570,0 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 143,1 N/mm817,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 11,8 N/mm67,4 lbf/in
Coefficiente di elasticità: Direzione torsionale: 3,0 Nm/rad26,6 lbf·in/rad

CCR-B6-060-060

Datasheet
Modello 3D
Carico utile: 19,6 N4,4 lbf
Peso: 1,00 kg2,20 libbre
Forza massima ammessa: 8,5 kN1910,9 lbf
Distanza centro di compensazione P: 60 mm2,36 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±6.0 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1180,9 N/mm6743,2 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 143,1 N/mm817,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 11,8 N/mm67,4 lbf/in
Coefficiente di elasticità: Direzione torsionale: 3,0 Nm/rad26,6 lbf·in/rad

CCR-B6-070-065

Datasheet
Modello 3D
Carico utile: 26,5 N6,0 lbf
Peso: 1,10 kg2,42 libbre
Forza massima ammessa: 15,0 kN3372,2 lbf
Distanza centro di compensazione P: 70 mm2,76 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±6.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1180,9 N/mm6743,2 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 191,1 N/mm1091,2 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 11,8 N/mm67,4 lbf/in
Coefficiente di elasticità: Direzione torsionale: 4,2 Nm/rad37,2 lbf·in/rad

CCR-B6-080-070

Datasheet
Modello 3D
Carico utile: 26,5 N6,0 lbf
Peso: 1,20 kg2,65 libbre
Forza massima ammessa: 25,0 kN5620,2 lbf
Distanza centro di compensazione P: 80 mm3,15 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±6.2 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1573,9 N/mm8987,3 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 191,1 N/mm1091,2 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 11,8 N/mm67,4 lbf/in
Coefficiente di elasticità: Direzione torsionale: 4,2 Nm/rad37,2 lbf·in/rad

CCR-B6-090-078

Datasheet
Modello 3D
Carico utile: 37,3 N8,4 lbf
Peso: 1,80 kg3,97 libbre
Forza massima ammessa: 25,0 kN5620,2 lbf
Distanza centro di compensazione P: 90 mm3,54 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±5.5 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1573,9 N/mm8987,3 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-B6-100-084

Datasheet
Modello 3D
Carico utile: 37,3 N8,4 lbf
Peso: 2,00 kg4,41 libbre
Forza massima ammessa: 40,0 kN8992,4 lbf
Distanza centro di compensazione P: 100 mm3,94 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±5.0 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 6,1 Nm/rad54,0 lbf·in/rad

CCR-B6-110-088

Datasheet
Modello 3D
Carico utile: 37,8 N8,5 lbf
Peso: 2,20 kg4,85 libbre
Forza massima ammessa: 40,0 kN8992,4 lbf
Distanza centro di compensazione P: 110 mm4,33 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.6 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,0 Nm/rad62,0 lbf·in/rad

CCR-B6-120-095

Datasheet
Modello 3D
Carico utile: 37,8 N8,5 lbf
Peso: 2,40 kg5,29 libbre
Forza massima ammessa: 45,0 kN10.116,5 lbf
Distanza centro di compensazione P: 120 mm4,72 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±5.1 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,0 Nm/rad62,0 lbf·in/rad

CCR-B6-130-099

Datasheet
Modello 3D
Carico utile: 37,8 N8,5 lbf
Peso: 2,60 kg5,73 libbre
Forza massima ammessa: 50,0 kN11.240,5 lbf
Distanza centro di compensazione P: 130 mm5,12 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±5.1 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 225,4 N/mm1287,1 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 12,4 N/mm70,8 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,0 Nm/rad62,0 lbf·in/rad

CCR-B6-140-108

Datasheet
Modello 3D
Carico utile: 78,0 N17,5 lbf
Peso: 3,20 kg7,05 libbre
Forza massima ammessa: 55,0 kN12.364,5 lbf
Distanza centro di compensazione P: 140 mm5,51 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.8 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1217,2 N/mm6950,5 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

CCR-B6-150-130

Datasheet
Modello 3D
Carico utile: 78,0 N17,5 lbf
Peso: 4,70 kg10,36 libbre
Forza massima ammessa: 60,0 kN13.488,6 lbf
Distanza centro di compensazione P: 150 mm5,91 pollici
Campo di compensazione: Errore di posizione: ±2 mm±0,08 pollici
Campo di compensazione: Angolo torsionale: ±4.2 °
Coefficiente di elasticità: Direzione assiale (compressiva): 1840,4 N/mm10.509,1 lbf/in
Coefficiente di elasticità: Direzione assiale (trazione): 407,7 N/mm2328,0 lbf/in
Coefficiente di elasticità: Direzione orizzontale: 15,1 N/mm86,2 lbf/in
Coefficiente di elasticità: Direzione torsionale: 7,7 Nm/rad68,2 lbf·in/rad

Prodotti correlati

Dispositivi di compensazione

CCR-A

CCR-A è un dispositivo di allineamento per l'inserimento in fase di assemblaggio — Serie A, con flangia. Compensa gli errori di posizione, angolari e torsionali durante l'assemblaggio di parti con accoppiament montaggio forzato e o con accoppiamento libero.

Dispositivi di compensazione

CCR-BS

CCR-BS è un dispositivo di allineamento per il montaggio a pressione con cella di carico — Serie BS. Compensa gli errori di posizione e torsionali durante il montaggio grazie al monitoraggio integrato del carico.

Dispositivi di compensazione

CCR-S

CCR-S è un dispositivo di allineamento per il montaggio a pressione con cella di carico — Serie S, con flangia. Compensa gli errori di posizione e di torsione durante l'assemblaggio di parti con accoppiament montaggio forzato e o con accoppiamento libero.

Dispositivi di compensazione

CCR-SS

CCR-SS è un dispositivo di allineamento per il montaggio a pressione con cella di carico — Serie SS, dotato di sensore. Compensa gli errori di posizione e di torsione durante il montaggio grazie al sistema di rilevamento integrato.

Dispositivi di compensazione

CCR-T

CCR-T è un dispositivo di conformità per l’ funzionamento a pressione di coppia , serie T. Progettato per operazioni di avvitatura e assemblaggio con controllo della coppia.

Dispositivi di compensazione

CCR-TS

CCR-TS è un dispositivo di conformità per la serie TS di " funzionamento a pressione di coppia ", dotato di sensori. Progettato per l'avvitatura con rilevamento integrato di coppia e forza.

Dispositivi di compensazione

CCR-LA

CCR-LA è un dispositivo di controllo della conformità per l'inserimento in fase di assemblaggio — Serie LA. Compensa gli errori di posizione, angolari e torsionali durante l'assemblaggio di componenti con accoppiamento " montaggio forzato " o "loose-fit".

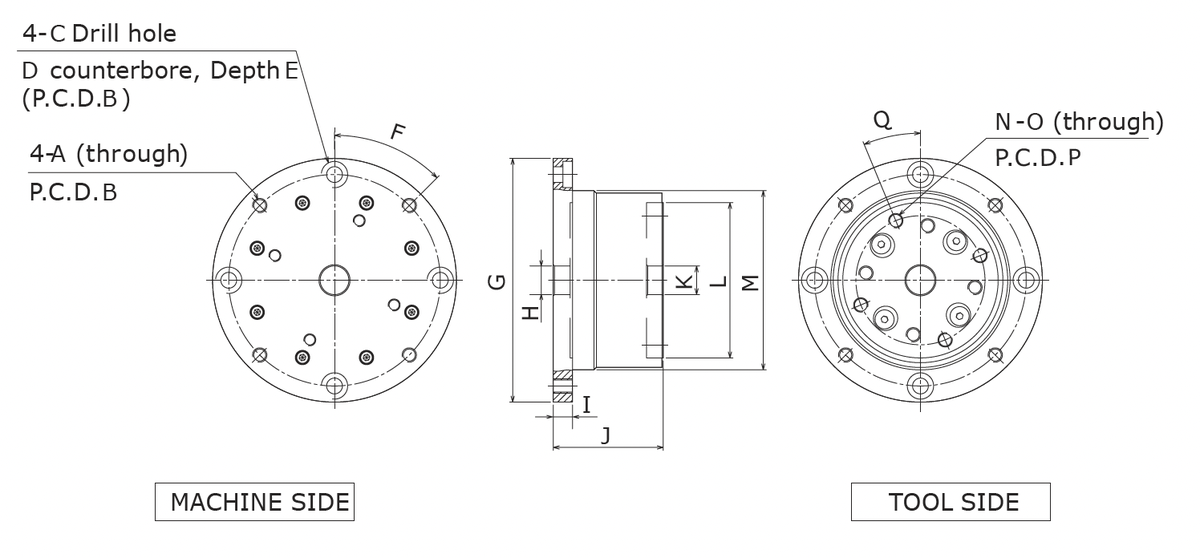

Design

Dispositivi di compensazione correggere automaticamente gli errori di posizione, angolari e torsionali durante l’assemblaggio di precisione, utilizzando un centro elastico che assorbe il disallineamento mantenendo al contempo una rigidità costante.

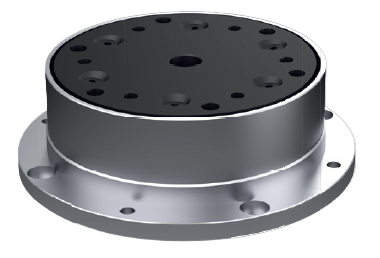

Il design compatto e flangiato si integra perfettamente nelle attrezzature esistenti e richiede una manutenzione minima.
