Ausgleichssysteme

CCR-TS

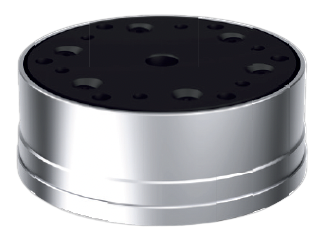

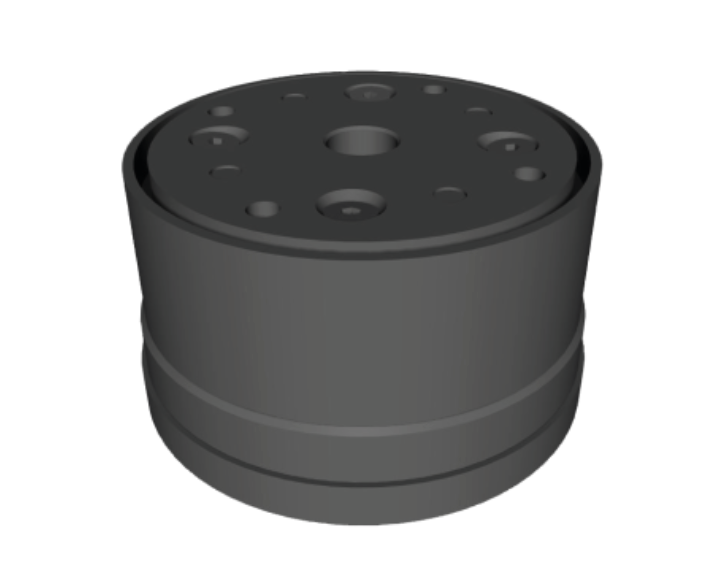

CCR-TS ist ein sensorisiertes Ausgleichssystem der TS-Serie für Drehmoment- und Anpressanwendungen. Es wurde für Schraubprozesse mit integrierter Drehmoment- und Kraftmessung entwickelt.

Modelle

Compliance-Geräte Drehmomentdruckbetrieb -Systeme gleichen Fehlausrichtungen beim Einschrauben oder beim rotierenden Einsetzen aus. Sie reduzieren Montagefehler, verbessern die Produktqualität und verkürzen die Taktzeit in der Fertigungslinie.

Vorteile

  • Deutliche Verringerung von Montagefehlern aufgrund von Fehlausrichtungen in der Mittelposition
  • Gleichbleibende Qualität beim Einpressen
  • Breites Anwendungsspektrum
  • Erhöhte Haftkraft zwischen den Bauteilen
  • Spart Zeit beim Aufbau der Fertigungslinie und senkt die Investitionskosten für Anlagen
  • Verbesserte Betriebsrate
  • Längere Lebensdauer des Montierers
  • Einfache Wartung
Metrisch Imperial
Modell & Beschreibung Datenblatt 3D-Modell Nutzlast Gewicht Zulässige maximale Kraft Compliance-Center-Länge P Kompensationsbereich: Positionsfehler Kompensationsbereich: Torsionswinkel Elastizitätskoeffizient: Axiale Richtung (Druckrichtung) Elastizitätskoeffizient: Axiale Richtung (Zug) Elastizitätskoeffizient: Horizontale Richtung Elastizitätskoeffizient: Torsionsrichtung Toleranz in Verformungsrichtung
CCR-TS6-040-048 14,7 N3,3 lbf 0,5 kg1,10 lb 6,0 kN1348,9 lbf 40 mm1,57 Zoll ±2 mm±0,08 Zoll 0 ° 625,2 N/mm3570,0 lbf/in 143,1 N/mm817,1 lbf/in 9,5 N/mm54,2 lbf/in 58,8 Nm/rad520,4 lbf·in/rad ±0,3 °±0,3 °±0,3 °±0,3 °
CCR-TS6-050-054 19,6 N4,4 lbf 0,7 kg1,54 lb 7,5 kN1686,1 lbf 50 mm1,97 Zoll ±2 mm±0,08 Zoll 0 ° 1180,9 N/mm6743,2 lbf/in 143,1 N/mm817,1 lbf/in 11,8 N/mm67,4 lbf/in 70,6 Nm/rad624,9 lbf·in/rad ±0,3 °±0,3 °±0,3 °±0,3 °
CCR-TS6-060-060 19,6 N4,4 lbf 0,9 kg1,98 lb 8,5 kN1910,9 lbf 60 mm2,36 Zoll ±2 mm±0,08 Zoll 0 ° 1180,9 N/mm6743,2 lbf/in 143,1 N/mm817,1 lbf/in 11,8 N/mm67,4 lbf/in 78,5 Nm/rad694,8 lbf·in/rad ±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-070-065 26,5 N6,0 lbf 1,0 kg2,20 lb 15,0 kN3372,2 lbf 70 mm2,76 Zoll ±2 mm±0,08 Zoll 0 ° 1573,9 N/mm8987,3 lbf/in 191,1 N/mm1091,2 lbf/in 11,8 N/mm67,4 lbf/in 117,7 Nm/rad1041,7 lbf·in/rad ±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-080-070 26,5 N6,0 lbf 1,1 kg2,42 lb 25,0 kN5620,2 lbf 80 mm3,15 Zoll ±2 mm±0,08 Zoll 0 ° 1573,9 N/mm8987,3 lbf/in 191,1 N/mm1091,2 lbf/in 11,8 N/mm67,4 lbf/in 126,5 Nm/rad1119,6 lbf·in/rad ±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-090-078 37,3 N8,4 lbf 1,6 kg3,52 lb 25,0 kN5620,2 lbf 90 mm3,54 Zoll ±2 mm±0,08 Zoll 0 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 201,0 Nm/rad1779,0 lbf·in/rad ±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-100-084 37,3 N8,4 lbf 1,9 kg4,18 lb 40,0 kN8992,4 lbf 100 mm3,94 Zoll ±2 mm±0,08 Zoll 0 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 216,7 Nm/rad1918,0 lbf·in/rad ±0,15 °±0,15 °±0,15 °±0,15 °
CCR-TS6-110-088 37,8 N8,5 lbf 2,0 kg4,40 lb 40,0 kN8992,4 lbf 110 mm4,33 Zoll ±2 mm±0,08 Zoll 0 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 231,4 Nm/rad2048,1 lbf·in/rad ±0,15 °±0,15 °±0,15 °±0,15 °
CCR-TS6-120-095 37,8 N8,5 lbf 2,1 kg4,62 lb 45,0 kN10.116,5 lbf 120 mm4,72 Zoll ±2 mm±0,08 Zoll 0 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 247,1 Nm/rad2187,0 lbf·in/rad ±0,1 °±0,1 °±0,1 °±0,1 °
CCR-TS6-130-099 37,8 N8,5 lbf 2,3 kg5,06 lb 50,0 kN11240,5 lbf 130 mm5,12 Zoll ±2 mm±0,08 Zoll 0 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 265,8 Nm/rad2352,5 lbf·in/rad ±0,1 °±0,1 °±0,1 °±0,1 °
CCR-TS6-140-108 78,0 N17,5 lbf 3,3 kg7,26 lb 55,0 kN12.364,5 lbf 140 mm5,51 Zoll ±2 mm±0,08 Zoll 0 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 495,2 Nm/rad4382,9 lbf·in/rad ±0,1 °±0,1 °±0,1 °±0,1 °
CCR-TS6-150-130 78,0 N17,5 lbf 4,7 kg10,3 lb 60,0 kN13.488,6 lbf 150 mm5,91 Zoll ±2 mm±0,08 Zoll 0 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 962,0 Nm/rad8514,4 lbf·in/rad ±0,1 °±0,1 °±0,1 °±0,1 °
CCR-TS6-040-048
Datenblatt
3D-Modell
Nutzlast
14,7 N3,3 lbf
Gewicht
0,5 kg1,10 lb
Zulässige maximale Kraft
6,0 kN1348,9 lbf
Compliance-Center-Länge P
40 mm1,57 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
625,2 N/mm3570,0 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
143,1 N/mm817,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
9,5 N/mm54,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
58,8 Nm/rad520,4 lbf·in/rad
Toleranz in Verformungsrichtung
±0,3 °±0,3 °±0,3 °±0,3 °
CCR-TS6-050-054
Datenblatt
3D-Modell
Nutzlast
19,6 N4,4 lbf
Gewicht
0,7 kg1,54 lb
Zulässige maximale Kraft
7,5 kN1686,1 lbf
Compliance-Center-Länge P
50 mm1,97 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1180,9 N/mm6743,2 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
143,1 N/mm817,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
11,8 N/mm67,4 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
70,6 Nm/rad624,9 lbf·in/rad
Toleranz in Verformungsrichtung
±0,3 °±0,3 °±0,3 °±0,3 °
CCR-TS6-060-060
Datenblatt
3D-Modell
Nutzlast
19,6 N4,4 lbf
Gewicht
0,9 kg1,98 lb
Zulässige maximale Kraft
8,5 kN1910,9 lbf
Compliance-Center-Länge P
60 mm2,36 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1180,9 N/mm6743,2 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
143,1 N/mm817,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
11,8 N/mm67,4 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
78,5 Nm/rad694,8 lbf·in/rad
Toleranz in Verformungsrichtung
±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-070-065
Datenblatt
3D-Modell
Nutzlast
26,5 N6,0 lbf
Gewicht
1,0 kg2,20 lb
Zulässige maximale Kraft
15,0 kN3372,2 lbf
Compliance-Center-Länge P
70 mm2,76 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1573,9 N/mm8987,3 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
191,1 N/mm1091,2 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
11,8 N/mm67,4 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
117,7 Nm/rad1041,7 lbf·in/rad
Toleranz in Verformungsrichtung
±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-080-070
Datenblatt
3D-Modell
Nutzlast
26,5 N6,0 lbf
Gewicht
1,1 kg2,42 lb
Zulässige maximale Kraft
25,0 kN5620,2 lbf
Compliance-Center-Länge P
80 mm3,15 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1573,9 N/mm8987,3 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
191,1 N/mm1091,2 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
11,8 N/mm67,4 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
126,5 Nm/rad1119,6 lbf·in/rad
Toleranz in Verformungsrichtung
±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-090-078
Datenblatt
3D-Modell
Nutzlast
37,3 N8,4 lbf
Gewicht
1,6 kg3,52 lb
Zulässige maximale Kraft
25,0 kN5620,2 lbf
Compliance-Center-Länge P
90 mm3,54 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
201,0 Nm/rad1779,0 lbf·in/rad
Toleranz in Verformungsrichtung
±0,2 °±0,2 °±0,2 °±0,2 °
CCR-TS6-100-084
Datenblatt
3D-Modell
Nutzlast
37,3 N8,4 lbf
Gewicht
1,9 kg4,18 lb
Zulässige maximale Kraft
40,0 kN8992,4 lbf
Compliance-Center-Länge P
100 mm3,94 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
216,7 Nm/rad1918,0 lbf·in/rad
Toleranz in Verformungsrichtung
±0,15 °±0,15 °±0,15 °±0,15 °
CCR-TS6-110-088
Datenblatt
3D-Modell
Nutzlast
37,8 N8,5 lbf
Gewicht
2,0 kg4,40 lb
Zulässige maximale Kraft
40,0 kN8992,4 lbf
Compliance-Center-Länge P
110 mm4,33 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
231,4 Nm/rad2048,1 lbf·in/rad
Toleranz in Verformungsrichtung
±0,15 °±0,15 °±0,15 °±0,15 °
CCR-TS6-120-095
Datenblatt
3D-Modell
Nutzlast
37,8 N8,5 lbf
Gewicht
2,1 kg4,62 lb
Zulässige maximale Kraft
45,0 kN10.116,5 lbf
Compliance-Center-Länge P
120 mm4,72 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
247,1 Nm/rad2187,0 lbf·in/rad
Toleranz in Verformungsrichtung
±0,1 °±0,1 °±0,1 °±0,1 °
CCR-TS6-130-099
Datenblatt
3D-Modell
Nutzlast
37,8 N8,5 lbf
Gewicht
2,3 kg5,06 lb
Zulässige maximale Kraft
50,0 kN11240,5 lbf
Compliance-Center-Länge P
130 mm5,12 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
265,8 Nm/rad2352,5 lbf·in/rad
Toleranz in Verformungsrichtung
±0,1 °±0,1 °±0,1 °±0,1 °
CCR-TS6-140-108
Datenblatt
3D-Modell
Nutzlast
78,0 N17,5 lbf
Gewicht
3,3 kg7,26 lb
Zulässige maximale Kraft
55,0 kN12.364,5 lbf
Compliance-Center-Länge P
140 mm5,51 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
495,2 Nm/rad4382,9 lbf·in/rad
Toleranz in Verformungsrichtung
±0,1 °±0,1 °±0,1 °±0,1 °
CCR-TS6-150-130
Datenblatt
3D-Modell
Nutzlast
78,0 N17,5 lbf
Gewicht
4,7 kg10,3 lb
Zulässige maximale Kraft
60,0 kN13.488,6 lbf
Compliance-Center-Länge P
150 mm5,91 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
0 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
962,0 Nm/rad8514,4 lbf·in/rad
Toleranz in Verformungsrichtung
±0,1 °±0,1 °±0,1 °±0,1 °

Betriebstemperatur 5 – 60 °C. Die Abmessungen und Gewichte können je nach Konfiguration leicht variieren.

Die angegebenen Abmessungen sind Richtwerte und können sich aufgrund technischer Weiterentwicklungen ändern. Änderungen ohne vorherige Ankündigung vorbehalten.

Ähnliche Produkte

Ausgleichssysteme
CCR-A

CCR-A ist ein Ausgleichssystem der A-Serie mit Flansch für Montage- und Einfügeanwendungen. Es gleicht Positions-, Winkel- und Verdrehfehler bei der Montage von Bauteilen mit Press- oder Spielpassung aus.
Ausgleichssysteme
CCR-B

CCR-B ist ein Ausgleichssystem der B-Serie ohne Kraftmesszelle für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler während der Montage aus.
Ausgleichssysteme
CCR-BS

CCR-BS ist ein Ausgleichssystem der BS-Serie mit integrierter Kraftmesszelle für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler während der Montage aus und ermöglicht eine integrierte Lastüberwachung.
Ausgleichssysteme
CCR-S

CCR-S ist ein Ausgleichssystem der S-Serie mit Flansch und integrierter Kraftmesszelle für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler bei der Montage von Bauteilen mit Press- oder Spielpassung aus.
Ausgleichssysteme
CCR-SS

CCR-SS ist ein Ausgleichssystem der SS-Serie mit Sensor für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler während der Montage aus und ermöglicht eine integrierte Überwachung.
Ausgleichssysteme
CCR-T

CCR-T ist ein Ausgleichssystem der T-Serie für Drehmoment- und Anpressanwendungen. Es wurde speziell für Schraub- und drehmomentgeregelte Montageprozesse entwickelt.
Ausgleichssysteme
CCR-LA

CCR-LA ist ein Ausgleichssystem der LA-Serie für Montage- und Einfügeanwendungen. Es gleicht Positions-, Winkel- und Verdrehfehler bei der Montage von Bauteilen mit Press- oder Spielpassung aus.

Konstruktion

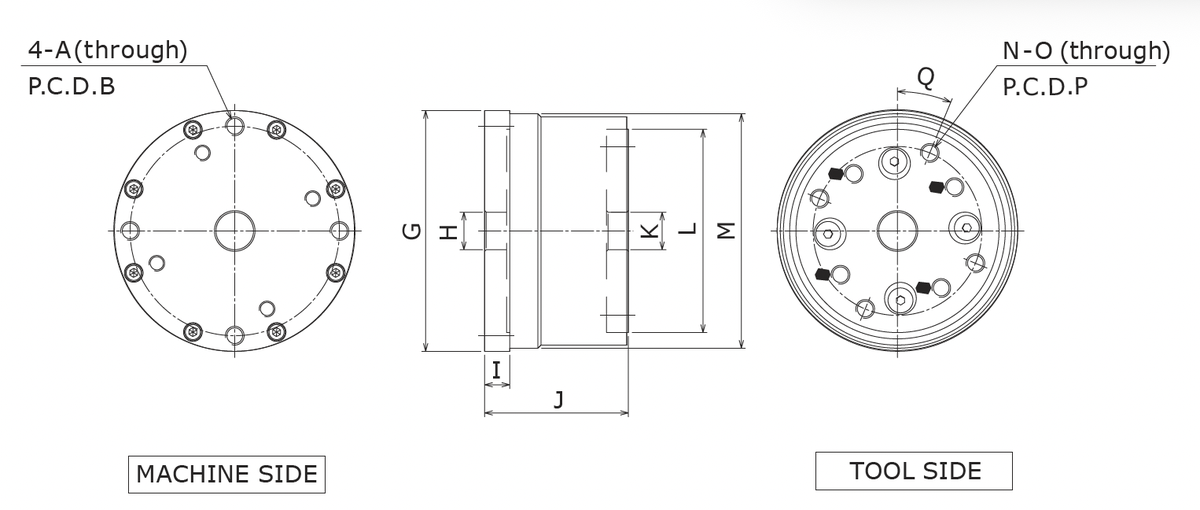

Compliance-Geräte Automatische Korrektur von Positions-, Winkel- und Torsionsfehlern bei der Präzisionsmontage mithilfe eines elastischen Zentrums, das Fehlausrichtungen absorbiert und gleichzeitig eine gleichbleibende Steifigkeit gewährleistet.

Die kompakte Bauweise mit Flansch lässt sich problemlos in bestehende Werkzeugsysteme integrieren und erfordert nur minimalen Wartungsaufwand.

Downloads

Modell & Beschreibung Datenblatt 3D-Modell
CCR-TS6-040-048
CCR-TS6-050-054
CCR-TS6-060-060
CCR-TS6-070-065
CCR-TS6-080-070
CCR-TS6-090-078
CCR-TS6-100-084
CCR-TS6-110-088
CCR-TS6-120-095
CCR-TS6-130-099
CCR-TS6-140-108
CCR-TS6-150-130
CCR-TS6-040-048
Datenblatt
3D-Modell
CCR-TS6-050-054
Datenblatt
3D-Modell
CCR-TS6-060-060
Datenblatt
3D-Modell
CCR-TS6-070-065
Datenblatt
3D-Modell
CCR-TS6-080-070
Datenblatt
3D-Modell
CCR-TS6-090-078
Datenblatt
3D-Modell
CCR-TS6-100-084
Datenblatt
3D-Modell
CCR-TS6-110-088
Datenblatt
3D-Modell
CCR-TS6-120-095
Datenblatt
3D-Modell
CCR-TS6-130-099
Datenblatt
3D-Modell
CCR-TS6-140-108
Datenblatt
3D-Modell
CCR-TS6-150-130
Datenblatt
3D-Modell

EFFECTO kontaktieren

Gemeinsam direkt zur optimalen Lösung

3D-Modell -Download anfordern

* Kennzeichnet ein Pflichtfeld
