Ausgleichssysteme

CCR-SS

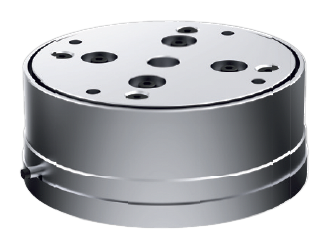

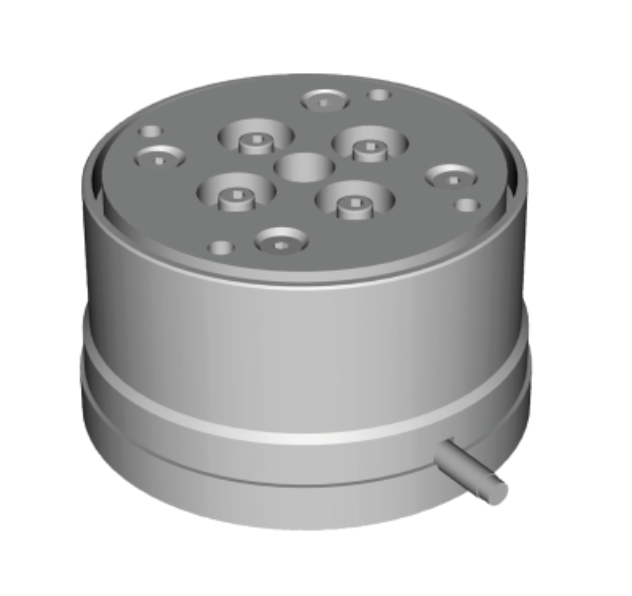

CCR-SS ist ein Ausgleichssystem der SS-Serie mit Sensor für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler während der Montage aus und ermöglicht eine integrierte Überwachung.

Modelle

Compliance-Geräte Fehler (Positions- und/oder Torsionsfehler) ausgleichen, die bei der Montage auftreten, bei der verschiedene Präzisionsteile press- oder lose in die Bohrungen eingesetzt werden. Dadurch werden Montagefehler reduziert, die Produktqualität verbessert und die Taktzeit in der Fertigungslinie verkürzt.

Vorteile

  • Deutliche Verringerung von Montagefehlern aufgrund von Fehlausrichtungen in der Mittelposition
  • Gleichbleibende Qualität beim Einpressen
  • Breites Anwendungsspektrum
  • Erhöhte Haftkraft zwischen den Bauteilen
  • Spart Zeit beim Aufbau der Fertigungslinie und senkt die Investitionskosten für Anlagen
  • Verbesserte Betriebsrate
  • Längere Lebensdauer des Montierers
  • Einfache Wartung
Metrisch Imperial
Modell & Beschreibung Datenblatt 3D-Modell Nutzlast Gewicht Compliance-Center-Länge P Kompensationsbereich: Positionsfehler Kompensationsbereich: Torsionswinkel Elastizitätskoeffizient: Axiale Richtung (Druckrichtung) Elastizitätskoeffizient: Axiale Richtung (Zug) Elastizitätskoeffizient: Horizontale Richtung Elastizitätskoeffizient: Torsionsrichtung
CCR-SS4D-070-065-02 30 N6,7 lbf 1,4 kg3,08 lb 70 mm2,76 Zoll ±2 mm±0,08 Zoll ±6.6 ° 1573,9 N/mm8987,3 lbf/in 191,1 N/mm1091,2 lbf/in 11,8 N/mm67,4 lbf/in 4,2 Nm/rad37,2 lbf·in/rad
CCR-SS4D-070-065-04 30 N6,7 lbf 1,4 kg3,08 lb 70 mm2,76 Zoll ±2 mm±0,08 Zoll ±6.6 ° 1573,9 N/mm8987,3 lbf/in 191,1 N/mm1091,2 lbf/in 11,8 N/mm67,4 lbf/in 4,2 Nm/rad37,2 lbf·in/rad
CCR-SS4D-070-065-06 30 N6,7 lbf 1,4 kg3,08 lb 70 mm2,76 Zoll ±2 mm±0,08 Zoll ±6.6 ° 1573,9 N/mm8987,3 lbf/in 191,1 N/mm1091,2 lbf/in 11,8 N/mm67,4 lbf/in 4,2 Nm/rad37,2 lbf·in/rad
CCR-SS4D-090-078-02 40 N9,0 lbf 2,1 kg4,62 lb 90 mm3,54 Zoll ±2 mm±0,08 Zoll ±5.5 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-090-078-04 40 N9,0 lbf 2,1 kg4,62 lb 90 mm3,54 Zoll ±2 mm±0,08 Zoll ±5.5 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-090-078-06 40 N9,0 lbf 2,1 kg4,62 lb 90 mm3,54 Zoll ±2 mm±0,08 Zoll ±5.5 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-110-088-03 40 N9,0 lbf 2,7 kg5,94 lb 110 mm4,33 Zoll ±2 mm±0,08 Zoll ±4.6 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-110-088-06 40 N9,0 lbf 2,7 kg5,94 lb 110 mm4,33 Zoll ±2 mm±0,08 Zoll ±4.6 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-110-088-10 40 N9,0 lbf 2,7 kg5,94 lb 110 mm4,33 Zoll ±2 mm±0,08 Zoll ±4.6 ° 1217,2 N/mm6950,5 lbf/in 225,4 N/mm1287,1 lbf/in 12,4 N/mm70,8 lbf/in 6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-140-108-03 80 N18,0 lbf 4,1 kg9,02 lb 140 mm5,51 Zoll ±2 mm±0,08 Zoll ±4.8 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-140-108-06 80 N18,0 lbf 4,1 kg9,02 lb 140 mm5,51 Zoll ±2 mm±0,08 Zoll ±4.8 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-140-108-10 80 N18,0 lbf 4,1 kg9,02 lb 140 mm5,51 Zoll ±2 mm±0,08 Zoll ±4.8 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-150-130-04 80 N18,0 lbf 6,0 kg13,2 lb 150 mm5,91 Zoll ±2 mm±0,08 Zoll ±4.2 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-150-130-07 80 N18,0 lbf 6,0 kg13,2 lb 150 mm5,91 Zoll ±2 mm±0,08 Zoll ±4.2 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-150-130-12 80 N18,0 lbf 6,0 kg13,2 lb 150 mm5,91 Zoll ±2 mm±0,08 Zoll ±4.2 ° 1840,4 N/mm10.509,1 lbf/in 407,7 N/mm2328,0 lbf/in 15,1 N/mm86,2 lbf/in 7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-070-065-02
Datenblatt
3D-Modell
Nutzlast
30 N6,7 lbf
Gewicht
1,4 kg3,08 lb
Compliance-Center-Länge P
70 mm2,76 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±6.6 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1573,9 N/mm8987,3 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
191,1 N/mm1091,2 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
11,8 N/mm67,4 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
4,2 Nm/rad37,2 lbf·in/rad
CCR-SS4D-070-065-04
Datenblatt
3D-Modell
Nutzlast
30 N6,7 lbf
Gewicht
1,4 kg3,08 lb
Compliance-Center-Länge P
70 mm2,76 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±6.6 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1573,9 N/mm8987,3 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
191,1 N/mm1091,2 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
11,8 N/mm67,4 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
4,2 Nm/rad37,2 lbf·in/rad
CCR-SS4D-070-065-06
Datenblatt
3D-Modell
Nutzlast
30 N6,7 lbf
Gewicht
1,4 kg3,08 lb
Compliance-Center-Länge P
70 mm2,76 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±6.6 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1573,9 N/mm8987,3 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
191,1 N/mm1091,2 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
11,8 N/mm67,4 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
4,2 Nm/rad37,2 lbf·in/rad
CCR-SS4D-090-078-02
Datenblatt
3D-Modell
Nutzlast
40 N9,0 lbf
Gewicht
2,1 kg4,62 lb
Compliance-Center-Länge P
90 mm3,54 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±5.5 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-090-078-04
Datenblatt
3D-Modell
Nutzlast
40 N9,0 lbf
Gewicht
2,1 kg4,62 lb
Compliance-Center-Länge P
90 mm3,54 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±5.5 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-090-078-06
Datenblatt
3D-Modell
Nutzlast
40 N9,0 lbf
Gewicht
2,1 kg4,62 lb
Compliance-Center-Länge P
90 mm3,54 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±5.5 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-110-088-03
Datenblatt
3D-Modell
Nutzlast
40 N9,0 lbf
Gewicht
2,7 kg5,94 lb
Compliance-Center-Länge P
110 mm4,33 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.6 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-110-088-06
Datenblatt
3D-Modell
Nutzlast
40 N9,0 lbf
Gewicht
2,7 kg5,94 lb
Compliance-Center-Länge P
110 mm4,33 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.6 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-110-088-10
Datenblatt
3D-Modell
Nutzlast
40 N9,0 lbf
Gewicht
2,7 kg5,94 lb
Compliance-Center-Länge P
110 mm4,33 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.6 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1217,2 N/mm6950,5 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
225,4 N/mm1287,1 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
12,4 N/mm70,8 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
6,1 Nm/rad54,0 lbf·in/rad
CCR-SS4D-140-108-03
Datenblatt
3D-Modell
Nutzlast
80 N18,0 lbf
Gewicht
4,1 kg9,02 lb
Compliance-Center-Länge P
140 mm5,51 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.8 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-140-108-06
Datenblatt
3D-Modell
Nutzlast
80 N18,0 lbf
Gewicht
4,1 kg9,02 lb
Compliance-Center-Länge P
140 mm5,51 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.8 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-140-108-10
Datenblatt
3D-Modell
Nutzlast
80 N18,0 lbf
Gewicht
4,1 kg9,02 lb
Compliance-Center-Länge P
140 mm5,51 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.8 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-150-130-04
Datenblatt
3D-Modell
Nutzlast
80 N18,0 lbf
Gewicht
6,0 kg13,2 lb
Compliance-Center-Länge P
150 mm5,91 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.2 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-150-130-07
Datenblatt
3D-Modell
Nutzlast
80 N18,0 lbf
Gewicht
6,0 kg13,2 lb
Compliance-Center-Länge P
150 mm5,91 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.2 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
7,7 Nm/rad68,2 lbf·in/rad
CCR-SS4D-150-130-12
Datenblatt
3D-Modell
Nutzlast
80 N18,0 lbf
Gewicht
6,0 kg13,2 lb
Compliance-Center-Länge P
150 mm5,91 Zoll
Kompensationsbereich: Positionsfehler
±2 mm±0,08 Zoll
Kompensationsbereich: Torsionswinkel
±4.2 °
Elastizitätskoeffizient: Axiale Richtung (Druckrichtung)
1840,4 N/mm10.509,1 lbf/in
Elastizitätskoeffizient: Axiale Richtung (Zug)
407,7 N/mm2328,0 lbf/in
Elastizitätskoeffizient: Horizontale Richtung
15,1 N/mm86,2 lbf/in
Elastizitätskoeffizient: Torsionsrichtung
7,7 Nm/rad68,2 lbf·in/rad

Betriebstemperatur 5 – 60 °C. Die Abmessungen und Gewichte können je nach Konfiguration leicht variieren.

Die angegebenen Abmessungen sind Richtwerte und können sich aufgrund technischer Weiterentwicklungen ändern. Änderungen ohne vorherige Ankündigung vorbehalten.

Ähnliche Produkte

Ausgleichssysteme
CCR-A

CCR-A ist ein Ausgleichssystem der A-Serie mit Flansch für Montage- und Einfügeanwendungen. Es gleicht Positions-, Winkel- und Verdrehfehler bei der Montage von Bauteilen mit Press- oder Spielpassung aus.
Ausgleichssysteme
CCR-B

CCR-B ist ein Ausgleichssystem der B-Serie ohne Kraftmesszelle für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler während der Montage aus.
Ausgleichssysteme
CCR-BS

CCR-BS ist ein Ausgleichssystem der BS-Serie mit integrierter Kraftmesszelle für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler während der Montage aus und ermöglicht eine integrierte Lastüberwachung.
Ausgleichssysteme
CCR-S

CCR-S ist ein Ausgleichssystem der S-Serie mit Flansch und integrierter Kraftmesszelle für Einpressanwendungen. Es gleicht Positions- und Verdrehfehler bei der Montage von Bauteilen mit Press- oder Spielpassung aus.
Ausgleichssysteme
CCR-T

CCR-T ist ein Ausgleichssystem der T-Serie für Drehmoment- und Anpressanwendungen. Es wurde speziell für Schraub- und drehmomentgeregelte Montageprozesse entwickelt.
Ausgleichssysteme
CCR-TS

CCR-TS ist ein sensorisiertes Ausgleichssystem der TS-Serie für Drehmoment- und Anpressanwendungen. Es wurde für Schraubprozesse mit integrierter Drehmoment- und Kraftmessung entwickelt.
Ausgleichssysteme
CCR-LA

CCR-LA ist ein Ausgleichssystem der LA-Serie für Montage- und Einfügeanwendungen. Es gleicht Positions-, Winkel- und Verdrehfehler bei der Montage von Bauteilen mit Press- oder Spielpassung aus.

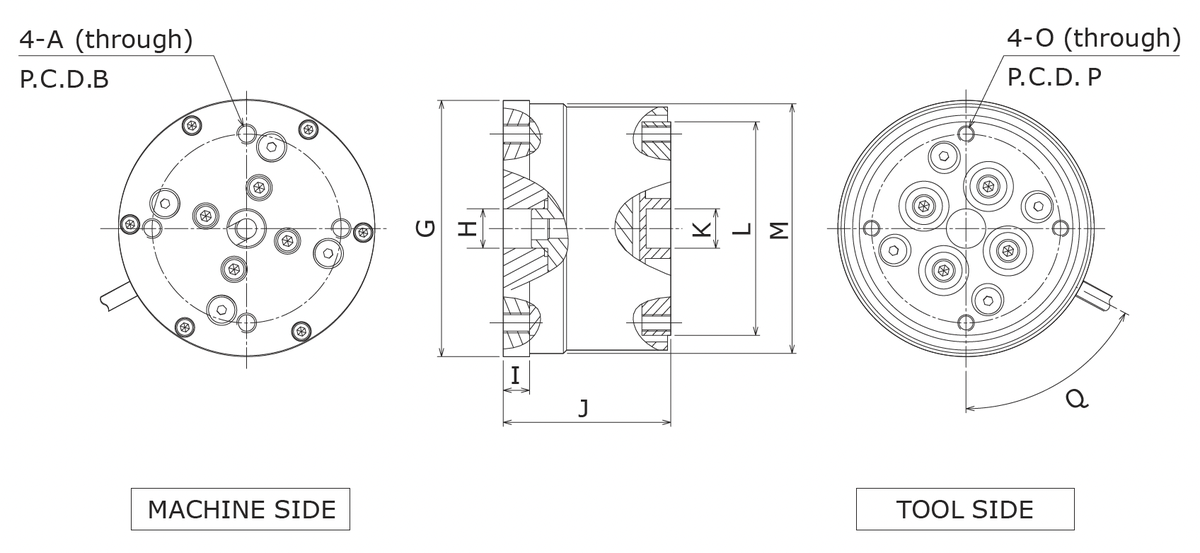

Konstruktion

Compliance-Geräte Automatische Korrektur von Positions-, Winkel- und Torsionsfehlern bei der Präzisionsmontage mithilfe eines elastischen Zentrums, das Fehlausrichtungen absorbiert und gleichzeitig eine gleichbleibende Steifigkeit gewährleistet.

Die kompakte Bauweise mit Flansch lässt sich problemlos in bestehende Werkzeugsysteme integrieren und erfordert nur minimalen Wartungsaufwand.

Downloads

Modell & Beschreibung Datenblatt 3D-Modell
CCR-SS4D-070-065-02
CCR-SS4D-070-065-04
CCR-SS4D-070-065-06
CCR-SS4D-090-078-02
CCR-SS4D-090-078-04
CCR-SS4D-090-078-06
CCR-SS4D-110-088-03
CCR-SS4D-110-088-06
CCR-SS4D-110-088-10
CCR-SS4D-140-108-03
CCR-SS4D-140-108-06
CCR-SS4D-140-108-10
CCR-SS4D-150-130-04
CCR-SS4D-150-130-07
CCR-SS4D-150-130-12
CCR-SS4D-070-065-02
Datenblatt
3D-Modell
CCR-SS4D-070-065-04
Datenblatt
3D-Modell
CCR-SS4D-070-065-06
Datenblatt
3D-Modell
CCR-SS4D-090-078-02
Datenblatt
3D-Modell
CCR-SS4D-090-078-04
Datenblatt
3D-Modell
CCR-SS4D-090-078-06
Datenblatt
3D-Modell
CCR-SS4D-110-088-03
Datenblatt
3D-Modell
CCR-SS4D-110-088-06
Datenblatt
3D-Modell
CCR-SS4D-110-088-10
Datenblatt
3D-Modell
CCR-SS4D-140-108-03
Datenblatt
3D-Modell
CCR-SS4D-140-108-06
Datenblatt
3D-Modell
CCR-SS4D-140-108-10
Datenblatt
3D-Modell
CCR-SS4D-150-130-04
Datenblatt
3D-Modell
CCR-SS4D-150-130-07
Datenblatt
3D-Modell
CCR-SS4D-150-130-12
Datenblatt
3D-Modell

EFFECTO kontaktieren

Gemeinsam direkt zur optimalen Lösung

3D-Modell -Download anfordern

* Kennzeichnet ein Pflichtfeld
