Morse automatiche

HIR

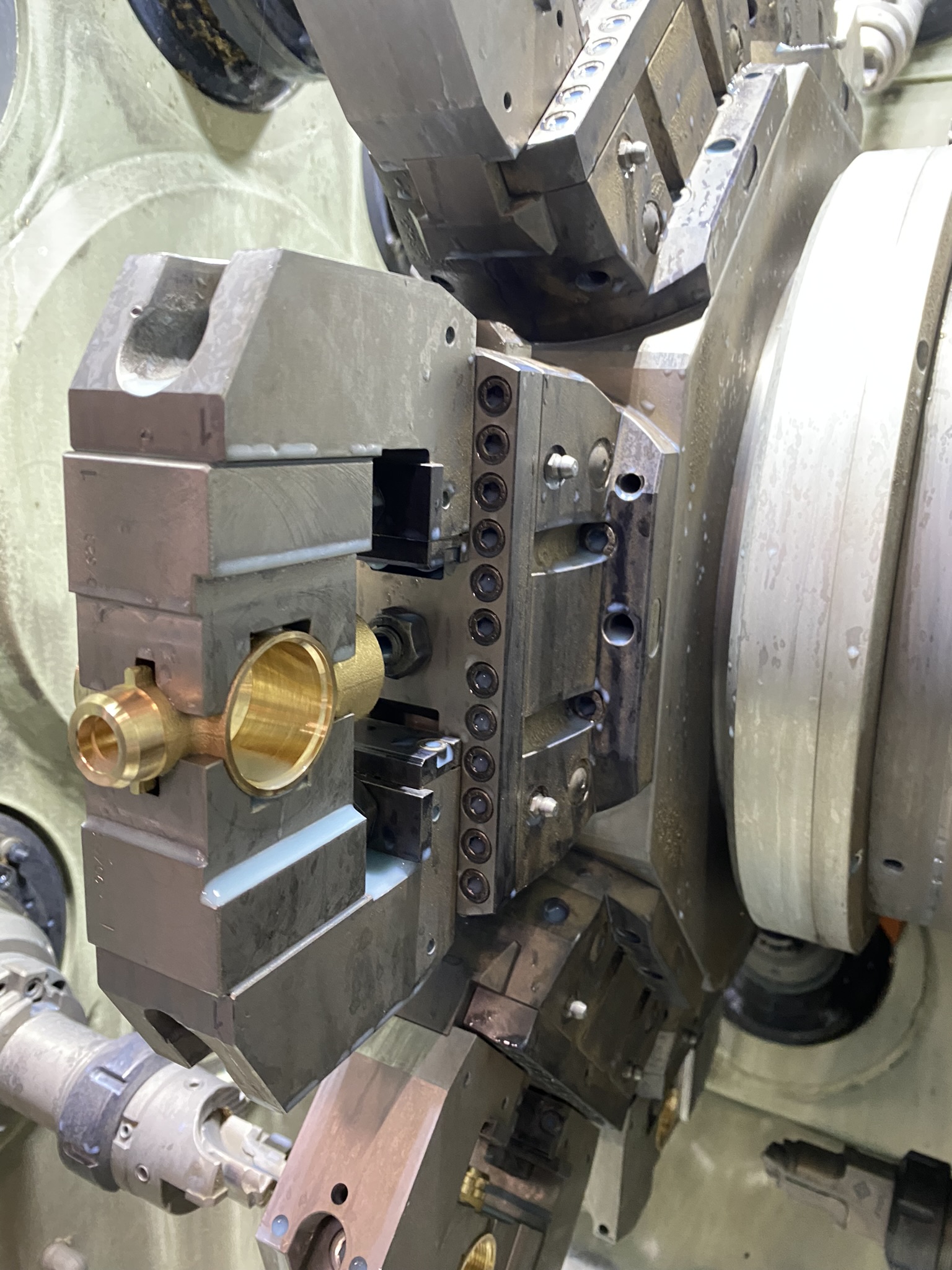

HIR è una morsa autocentrante idraulica a due ganasce, progettata per essere integrata nella tavola della macchina. Il design compatto riduce l’ingombro e garantisce elevata rigidità durante le lavorazioni.

Modelli

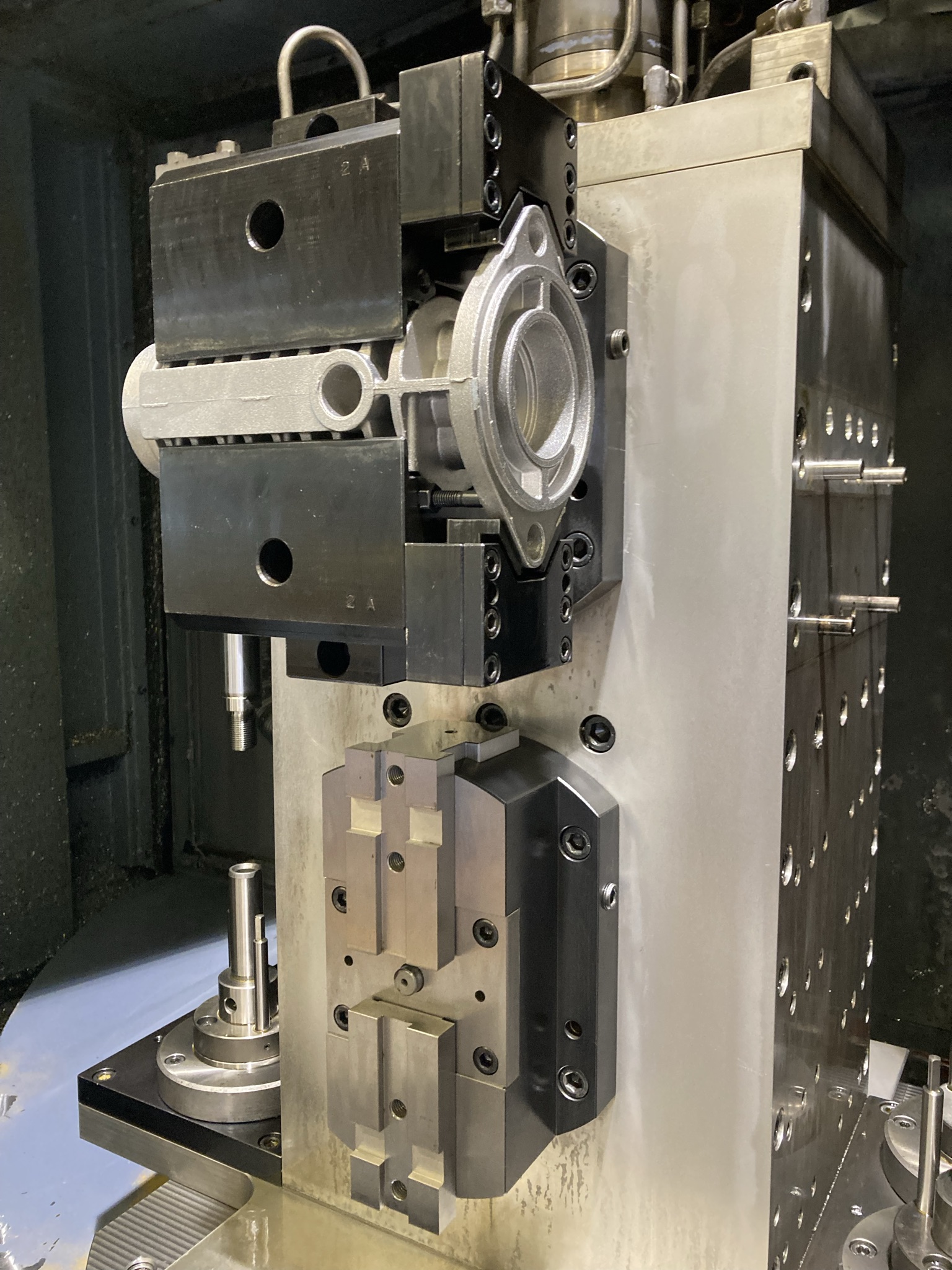

HIR è una morsa a due ganasce ad azionamento idraulico Morsa autocentrante. Utilizzata nei centri di lavorazione e nelle macchine personalizzate ad alta produttività per il serraggio del pezzo con elevata precisione. La morsa è progettata per essere incassata nel piano della macchina, al fine di ridurre l’ingombro e aumentare la rigidità. Disponibile con corsa standard o corsa lunga.

Vantaggi

  • Il preciso meccanismo a piani inclinati garantisce la precisione di lavorazione.
  • Azionamento ad alta forza per un serraggio sicuro.
  • Campo di serraggio esteso grazie alla lunga guida delle ganasce.
  • Le guide delle ganasce ottimali (temperate, robuste e a basso gioco) consentono elevate forze di serraggio e una lunga durata operativa.
  • Pressione idraulica fino a 60 bar; 200 bar su richiesta.
  • Sistema di lubrificazione ottimizzato per forze di serraggio costantemente elevate e una lunga durata.
  • Tutte le parti funzionali sono temprate e rettificate per garantire un'elevata ripetibilità.
  • Adatto per ambienti gravosi e polverosi grazie alla pressurizzazione, alle griffe e ai raschiatori che prevengono o limitano l'ingresso di corpi estranei.



Metrico Imperiale
Modello e Descrizione Datasheet Modello 3D Volume aria corsa Peso Corsa per griffa Forza di chiusura Per mascella @ pressione massima Forza di chiusura e totale alla pressione massima Pressione Ripetibilità
HIR-65-H-5,5-C-60-N-B-N Versione a corsa corta 32,44 cm³1,98 pollici cubi 3,12 kg6,88 libbre 5,5 mm0,22 pollici 4427 N995,4 libbre 8855 N1990,8 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR-65-H-10-C-60-N-B-N Versione a corsa lunga 32,44 cm³1,98 pollici cubi 3,12 kg6,88 libbre 10 mm0,39 pollici 2458 N552,7 libbre 4917 N1105,4 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR65 – Corsa breve (200 bar) Versione a corsa corta 3,12 kg6,88 libbre 5,5 mm0,22 pollici 4427 N995,4 libbre 8855 N1990,8 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR65 – Corsa lunga (200 bar) Versione a corsa lunga 3,12 kg6,88 libbre 10 mm0,39 pollici 2458 N552,7 libbre 4917 N1105,4 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR-90-H-7,5-C-60-N-B-N Versione a corsa corta 102,43 cm³6,25 pol³ 6,91 kg15,24 libbre 7,5 mm0,30 pollici 10631 N2390,2 libbre 21263 N4780,4 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR-90-H-13.6-C-60-N-B-N Versione a corsa lunga 102,43 cm³6,25 pol³ 6,91 kg15,24 libbre 13,5 mm0,53 pollici 5907 N1328,0 libbre 11814 N2656,0 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR90 – Corsa breve (200 bar) Versione a corsa corta 6,91 kg15,24 libbre 7,5 mm0,30 pollici 10631 N2390,2 libbre 21263 N4780,4 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR90 – Corsa lunga (200 bar) Versione a corsa lunga 6,91 kg15,24 libbre 13,5 mm0,53 pollici 5907 N1328,0 libbre 11814 N2656,0 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR-120-H-10-C-60-N-B-N Versione a corsa corta 230,76 cm³14,08 pol³ 18,87 kg41,60 libbre 10 mm0,39 pollici 17897 N4023,6 libbre 35794 N8047,2 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR-120-H-18-C-60-N-B-N Versione a corsa lunga 230,76 cm³14,08 pol³ 18,87 kg41,60 libbre 18 mm0,71 pollici 9949 N2236,9 libbre 19899 N4473,7 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR120 – Corsa breve (200 bar) Versione a corsa corta 18,87 kg41,60 libbre 10 mm0,39 pollici 17897 N4023,6 libbre 35794 N8047,2 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR120 – Corsa lunga (200 bar) Versione a corsa lunga 18,87 kg41,60 libbre 18 mm0,71 pollici 9949 N2236,9 libbre 19899 N4473,7 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR-135-H-11,5-C-60-N-B-N Versione a corsa corta 330,29 cm³20,16 pollici cubi 21,20 kg46,74 libbre 11,5 mm0,45 pollici 22236 N4999,2 libbre 44473 N9998,4 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR-135-H-20,6-C-60-N-B-N Versione a corsa lunga 330,29 cm³20,16 pollici cubi 21,20 kg46,74 libbre 20,6 mm0,81 pollici 12358 N2778,4 libbre 24717 N5556,9 libbre 12 - 60 bar174 - 870 psi ±0,01 mm±0,0004 pollici
HIR135 – Corsa breve (200 bar) Versione a corsa corta 21,20 kg46,74 libbre 11,5 mm0,45 pollici 22236 N4999,2 libbre 44473 N9998,4 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR135 – Corsa lunga (200 bar) Versione a corsa lunga 21,20 kg46,74 libbre 20,6 mm0,81 pollici 12358 N2778,4 libbre 24717 N5556,9 libbre 200 bar2900,8 psi ±0,01 mm±0,0004 pollici
HIR-65-H-5,5-C-60-N-B-N

Versione a corsa corta

Datasheet
Modello 3D
Volume aria corsa
32,44 cm³1,98 pollici cubi
Peso
3,12 kg6,88 libbre
Corsa per griffa
5,5 mm0,22 pollici
Forza di chiusura Per mascella @ pressione massima
4427 N995,4 libbre
Forza di chiusura e totale alla pressione massima
8855 N1990,8 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR-65-H-10-C-60-N-B-N

Versione a corsa lunga

Datasheet
Modello 3D
Volume aria corsa
32,44 cm³1,98 pollici cubi
Peso
3,12 kg6,88 libbre
Corsa per griffa
10 mm0,39 pollici
Forza di chiusura Per mascella @ pressione massima
2458 N552,7 libbre
Forza di chiusura e totale alla pressione massima
4917 N1105,4 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR65 – Corsa breve (200 bar)

Versione a corsa corta

Datasheet
Modello 3D
Peso
3,12 kg6,88 libbre
Corsa per griffa
5,5 mm0,22 pollici
Forza di chiusura Per mascella @ pressione massima
4427 N995,4 libbre
Forza di chiusura e totale alla pressione massima
8855 N1990,8 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR65 – Corsa lunga (200 bar)

Versione a corsa lunga

Datasheet
Modello 3D
Peso
3,12 kg6,88 libbre
Corsa per griffa
10 mm0,39 pollici
Forza di chiusura Per mascella @ pressione massima
2458 N552,7 libbre
Forza di chiusura e totale alla pressione massima
4917 N1105,4 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR-90-H-7,5-C-60-N-B-N

Versione a corsa corta

Datasheet
Modello 3D
Volume aria corsa
102,43 cm³6,25 pol³
Peso
6,91 kg15,24 libbre
Corsa per griffa
7,5 mm0,30 pollici
Forza di chiusura Per mascella @ pressione massima
10631 N2390,2 libbre
Forza di chiusura e totale alla pressione massima
21263 N4780,4 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR-90-H-13,6-C-60-N-B-N

Versione a corsa lunga

Datasheet
Modello 3D
Volume aria corsa
102,43 cm³6,25 pol³
Peso
6,91 kg15,24 libbre
Corsa per griffa
13,5 mm0,53 pollici
Forza di chiusura Per mascella @ pressione massima
5907 N1328,0 libbre
Forza di chiusura e totale alla pressione massima
11814 N2656,0 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR90 – Corsa breve (200 bar)

Versione a corsa corta

Datasheet
Modello 3D
Peso
6,91 kg15,24 libbre
Corsa per griffa
7,5 mm0,30 pollici
Forza di chiusura Per mascella @ pressione massima
10631 N2390,2 libbre
Forza di chiusura e totale alla pressione massima
21263 N4780,4 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR90 – Corsa lunga (200 bar)

Versione a corsa lunga

Datasheet
Modello 3D
Peso
6,91 kg15,24 libbre
Corsa per griffa
13,5 mm0,53 pollici
Forza di chiusura Per mascella @ pressione massima
5907 N1328,0 libbre
Forza di chiusura e totale alla pressione massima
11814 N2656,0 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR-120-H-10-C-60-N-B-N

Versione a corsa corta

Datasheet
Modello 3D
Volume aria corsa
230,76 cm³14,08 pol³
Peso
18,87 kg41,60 libbre
Corsa per griffa
10 mm0,39 pollici
Forza di chiusura Per mascella @ pressione massima
17897 N4023,6 libbre
Forza di chiusura e totale alla pressione massima
35794 N8047,2 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR-120-H-18-C-60-N-B-N

Versione a corsa lunga

Datasheet
Modello 3D
Volume aria corsa
230,76 cm³14,08 pol³
Peso
18,87 kg41,60 libbre
Corsa per griffa
18 mm0,71 pollici
Forza di chiusura Per mascella @ pressione massima
9949 N2236,9 libbre
Forza di chiusura e totale alla pressione massima
19899 N4473,7 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR120 – Corsa breve (200 bar)

Versione a corsa corta

Datasheet
Modello 3D
Peso
18,87 kg41,60 libbre
Corsa per griffa
10 mm0,39 pollici
Forza di chiusura Per mascella @ pressione massima
17897 N4023,6 libbre
Forza di chiusura e totale alla pressione massima
35794 N8047,2 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR120 – Corsa lunga (200 bar)

Versione a corsa lunga

Datasheet
Modello 3D
Peso
18,87 kg41,60 libbre
Corsa per griffa
18 mm0,71 pollici
Forza di chiusura Per mascella @ pressione massima
9949 N2236,9 libbre
Forza di chiusura e totale alla pressione massima
19899 N4473,7 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR-135-H-11,5-C-60-N-B-N

Versione a corsa corta

Datasheet
Modello 3D
Volume aria corsa
330,29 cm³20,16 pollici cubi
Peso
21,20 kg46,74 libbre
Corsa per griffa
11,5 mm0,45 pollici
Forza di chiusura Per mascella @ pressione massima
22236 N4999,2 libbre
Forza di chiusura e totale alla pressione massima
44473 N9998,4 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR-135-H-20.6-C-60-N-B-N

Versione a corsa lunga

Datasheet
Modello 3D
Volume aria corsa
330,29 cm³20,16 pollici cubi
Peso
21,20 kg46,74 libbre
Corsa per griffa
20,6 mm0,81 pollici
Forza di chiusura Per mascella @ pressione massima
12358 N2778,4 libbre
Forza di chiusura e totale alla pressione massima
24717 N5556,9 libbre
Pressione
12 - 60 bar174 - 870 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR135 – Corsa breve (200 bar)

Versione a corsa corta

Datasheet
Modello 3D
Peso
21,20 kg46,74 libbre
Corsa per griffa
11,5 mm0,45 pollici
Forza di chiusura Per mascella @ pressione massima
22236 N4999,2 libbre
Forza di chiusura e totale alla pressione massima
44473 N9998,4 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici
HIR135 – Corsa lunga (200 bar)

Versione a corsa lunga

Datasheet
Modello 3D
Peso
21,20 kg46,74 libbre
Corsa per griffa
20,6 mm0,81 pollici
Forza di chiusura Per mascella @ pressione massima
12358 N2778,4 libbre
Forza di chiusura e totale alla pressione massima
24717 N5556,9 libbre
Pressione
200 bar2900,8 psi
Ripetibilità
±0,01 mm±0,0004 pollici

Versioni disponibili: 60 e 200 bar. Temperatura ambiente: 5 - 60 °C. Emissioni sonore (pressione sonora): ≤ 70 dB(A) in ogni direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Prodotti correlati

Morse automatiche
MIR

MIR è una morsa autocentrante idraulica a due ganasce, caratterizzata da struttura robusta e profilo ribassato. Progettata per centri di lavoro e macchine speciali ad alta produttività, è ideale per lavorazioni ad elevata asportazione di materiale, filettatura e foratura.
Morse automatiche
C

C è una morsa autocentrante a due ganasce, ad azionamento idraulico o pneumatico, progettata per essere integrata nella tavola della macchina. Il design a incasso riduce l’ingombro e garantisce elevata rigidità durante le lavorazioni.

Design

Le morse automatiche combinano un sistema di " Meccanismo a piani inclinati " di precisione con un corpo compatto e cubico, progettato per una lavorazione accurata su sei lati.

Le guide delle ganasce temprate e a gioco ridotto garantiscono un’elevata forza di serraggio e una lunga durata, mentre il design “ profilo ribassato ” ottimizza lo spazio all’interno della macchina e mantiene il mandrino completamente accessibile al pezzo.
