Pinze

OPH-2

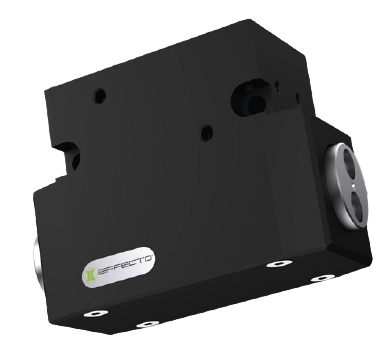

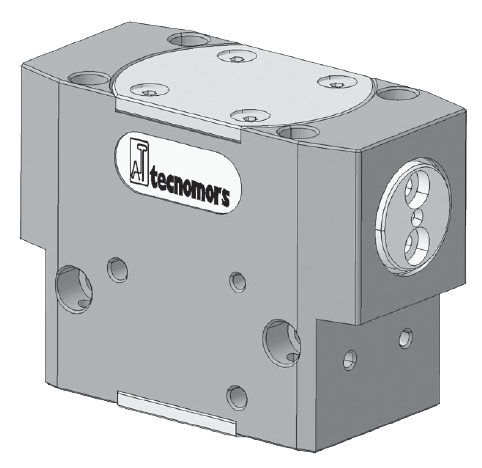

OPH è una pinza parallela a due dita a tenuta stagna, progettata per garantire elevata affidabilità anche in condizioni operative gravose.

Modelli

OPH è una pinza parallela a due dita a tenuta stagna, progettata per garantire elevata affidabilità anche in condizioni operative gravose.

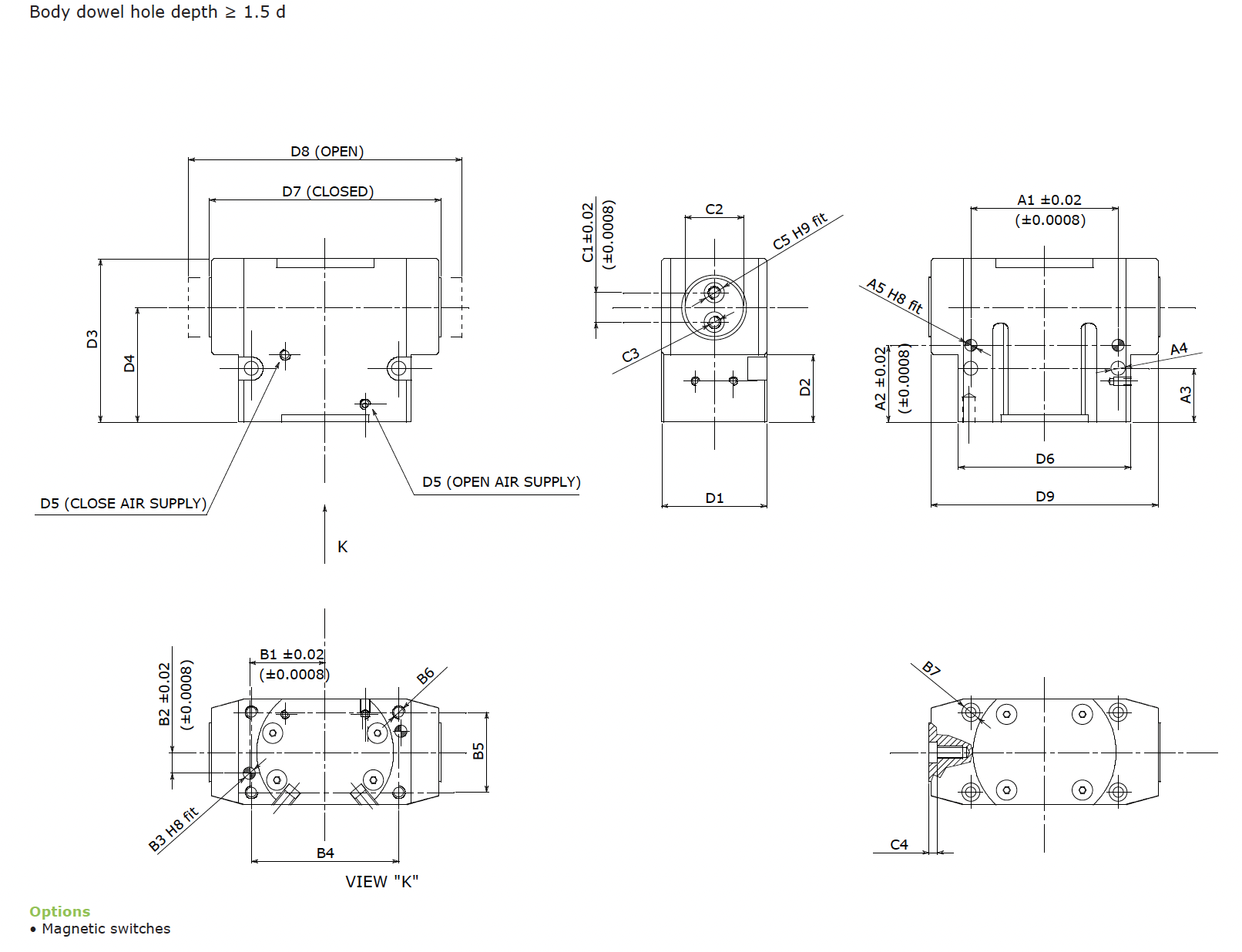

Vantaggi

  • La protezione IP67 garantita dalle guarnizioni rotanti a labbro su entrambe le ganasce circolari assicura una protezione permanente e sicura.
  • Montaggio laterale con fissaggio a dito.
  • Dimensioni compatte per un ingombro minimo in applicazioni sensibili allo spazio.
  • Montaggio su due lati con tre direzioni di avvitamento per un’integrazione versatile e flessibile.
  • Magneti permanenti integrati per il monitoraggio diretto del movimento del pistone.
  • Asse di montaggio e posizionamento dei sensori di campo magnetico.
  • Alimentazione dell'aria tramite collegamenti diretti senza tubi flessibili o raccordi a vite.
Metrico Imperiale
Modello e Descrizione Datasheet Modello 3D Peso Corsa per griffa Volume aria corsa Forza di chiusura per griffa a 6 bar Forza di apertura per griffa a 6 bar Forza di chiusura totale a 6 bar Forza di apertura totale a 6 bar Peso pezzo consigliato
OPH-73-P-6-L-SM-8-P-B-S 0,48 kg1,06 libbre 6 mm0,24 pollici 7,3 cm³0,45 pol³ 100 N22,5 lbf 111 N25,0 lbf 200 N45,0 lbf 222 N49,9 lbf 1,00 kg2,20 libbre
OPH73M Molla in chiusura 0,51 kg1,12 libbre 6 mm0,24 pollici 7,3 cm³0,45 pol³ 135 N30,3 lbf 270 N60,7 lbf 1,00 kg2,20 libbre
OPH-88-P-8-L-SM-8-P-B-S 0,70 kg1,54 libbre 8 mm0,31 pollici 16,5 cm³1,01 pol³ 174 N39,1 lbf 191 N42,9 lbf 348 N78,2 lbf 382 N85,9 lbf 1,74 kg3,80 lb
OPH88M Molla in chiusura 0,77 kg1,70 lb 8 mm0,31 pollici 16,5 cm³1,01 pol³ 225 N50,6 lbf 450 N101,2 lbf 1,74 kg3,80 lb
OPH-108-P-10-L-SM-8-P-B-S 1,40 kg3,08 libbre 10 mm0,39 pollici 31,9 cm³1,95 pol³ 268 N60,2 lbf 292 N65,6 lbf 536 N120,5 lbf 584 N131,3 lbf 2,68 kg5,90 libbre
OPH108M Molla in chiusura 1,55 kg3,42 libbre 10 mm0,39 pollici 31,9 cm³1,95 pol³ 350 N78,7 lbf 700 N157,4 lbf 2,68 kg5,90 libbre
OPH-133-P-12-L-SM-8-P-B-S 2,30 kg5,06 libbre 12 mm0,47 pollici 59,4 cm³3,62 pol³ 414 N93,1 lbf 446 N100,3 lbf 828 N186,1 lbf 892 N200,5 lbf 4,14 kg9,10 libbre
OPH133M Molla in chiusura 2,50 kg5,51 libbre 12 mm0,47 pollici 59,4 cm³3,62 pol³ 545 N122,5 lbf 1090 N245,0 lbf 4,14 kg9,10 libbre
OPH-73-P-6-L-SM-8-P-B-S
Datasheet
Modello 3D
Peso
0,48 kg1,06 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
7,3 cm³0,45 pol³
Forza di chiusura per griffa a 6 bar
100 N22,5 lbf
Forza di apertura per griffa a 6 bar
111 N25,0 lbf
Forza di chiusura totale a 6 bar
200 N45,0 lbf
Forza di apertura totale a 6 bar
222 N49,9 lbf
Peso pezzo consigliato
1,00 kg2,20 libbre
OPH73M

Molla in chiusura

Datasheet
Modello 3D
Peso
0,51 kg1,12 libbre
Corsa per griffa
6 mm0,24 pollici
Volume aria corsa
7,3 cm³0,45 pol³
Forza di chiusura per griffa a 6 bar
135 N30,3 lbf
Forza di chiusura totale a 6 bar
270 N60,7 lbf
Peso pezzo consigliato
1,00 kg2,20 libbre
OPH-88-P-8-L-SM-8-P-B-S
Datasheet
Modello 3D
Peso
0,70 kg1,54 libbre
Corsa per griffa
8 mm0,31 pollici
Volume aria corsa
16,5 cm³1,01 pol³
Forza di chiusura per griffa a 6 bar
174 N39,1 lbf
Forza di apertura per griffa a 6 bar
191 N42,9 lbf
Forza di chiusura totale a 6 bar
348 N78,2 lbf
Forza di apertura totale a 6 bar
382 N85,9 lbf
Peso pezzo consigliato
1,74 kg3,80 lb
OPH88M

Molla in chiusura

Datasheet
Modello 3D
Peso
0,77 kg1,70 lb
Corsa per griffa
8 mm0,31 pollici
Volume aria corsa
16,5 cm³1,01 pol³
Forza di chiusura per griffa a 6 bar
225 N50,6 lbf
Forza di chiusura totale a 6 bar
450 N101,2 lbf
Peso pezzo consigliato
1,74 kg3,80 lb
OPH-108-P-10-L-SM-8-P-B-S
Datasheet
Modello 3D
Peso
1,40 kg3,08 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
31,9 cm³1,95 pol³
Forza di chiusura per griffa a 6 bar
268 N60,2 lbf
Forza di apertura per griffa a 6 bar
292 N65,6 lbf
Forza di chiusura totale a 6 bar
536 N120,5 lbf
Forza di apertura totale a 6 bar
584 N131,3 lbf
Peso pezzo consigliato
2,68 kg5,90 libbre
OPH108M

Molla in chiusura

Datasheet
Modello 3D
Peso
1,55 kg3,42 libbre
Corsa per griffa
10 mm0,39 pollici
Volume aria corsa
31,9 cm³1,95 pol³
Forza di chiusura per griffa a 6 bar
350 N78,7 lbf
Forza di chiusura totale a 6 bar
700 N157,4 lbf
Peso pezzo consigliato
2,68 kg5,90 libbre
OPH-133-P-12-L-SM-8-P-B-S
Datasheet
Modello 3D
Peso
2,30 kg5,06 libbre
Corsa per griffa
12 mm0,47 pollici
Volume aria corsa
59,4 cm³3,62 pol³
Forza di chiusura per griffa a 6 bar
414 N93,1 lbf
Forza di apertura per griffa a 6 bar
446 N100,3 lbf
Forza di chiusura totale a 6 bar
828 N186,1 lbf
Forza di apertura totale a 6 bar
892 N200,5 lbf
Peso pezzo consigliato
4,14 kg9,10 libbre
OPH133M

Molla in chiusura

Datasheet
Modello 3D
Peso
2,50 kg5,51 libbre
Corsa per griffa
12 mm0,47 pollici
Volume aria corsa
59,4 cm³3,62 pol³
Forza di chiusura per griffa a 6 bar
545 N122,5 lbf
Forza di chiusura totale a 6 bar
1090 N245,0 lbf
Peso pezzo consigliato
4,14 kg9,10 libbre

Pressione d'esercizio 2 - 8 bar Temperatura ambiente 5 - 60 °C Emissioni sonore (pressione sonora) ≤ 70 dB(A) in ogni direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Prodotti correlati

Pinze

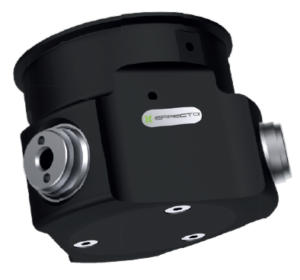

OPH-3

OPH è una pinza parallela a tre dita a tenuta stagna, progettata per garantire elevata affidabilità anche in condizioni operative gravose.
Pinze
LPG

LPG è una pinza parallela a due dita ad ampia corsa, progettata per garantire elevata affidabilità e lunga durata. La struttura robusta la rende adatta a un’ampia gamma di applicazioni industriali, inclusi gli ambienti più gravosi.
Pinze
HPG-2

HPG è una pinza parallela universale a due dita, progettata per garantire elevata ripetibilità e lunga durata. La sua versatilità la rende adatta a un’ampia gamma di applicazioni industriali.

Design

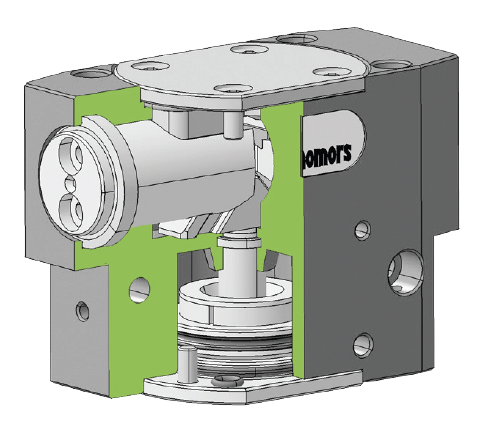

Pinze pneumatiche EFFECTO Pinze pneumatiche progettate per garantire una lunga durata, grazie a un Meccanismo a piani inclinati assicura alta potenza e una presa ripetibile e sincronizzata ciclo dopo ciclo.

Disponibili in 30 versioni e diverse dimensioni, dalle pinze compatte per spazi di lavoro ristretti ai modelli più grandi per applicazioni gravose, sono tutte dotate di un sistema di guida delle ganasce di qualità superiore che garantisce una movimentazione precisa e una facile manutenzione in ambienti severi.

Download

Modello e Descrizione Datasheet Modello 3D
OPH-73-P-6-L-SM-8-P-B-S
OPH73M Molla in chiusura
OPH-88-P-8-L-SM-8-P-B-S
OPH88M Molla in chiusura
OPH-108-P-10-L-SM-8-P-B-S
OPH108M Molla in chiusura
OPH-133-P-12-L-SM-8-P-B-S
OPH133M Molla in chiusura
OPH-73-P-6-L-SM-8-P-B-S
Datasheet
Modello 3D
OPH73M

Molla in chiusura

Datasheet
Modello 3D
OPH-88-P-8-L-SM-8-P-B-S
Datasheet
Modello 3D
OPH88M

Molla in chiusura

Datasheet
Modello 3D
OPH-108-P-10-L-SM-8-P-B-S
Datasheet
Modello 3D
OPH108M

Molla in chiusura

Datasheet
Modello 3D
OPH-133-P-12-L-SM-8-P-B-S
Datasheet
Modello 3D
OPH133M

Molla in chiusura

Datasheet
Modello 3D

Moduli e accessori

Sensori per pinze OPH-2

I sensori delle pinze rilevano la posizione delle ganasce (aperte/chiuse) a scopo di verifica nelle movimentazione automatizzate.

Metrico Imperiale
Modello e Descrizione Corrente max. Tipo Cavi Tensione Lunghezza del cavo Protezione Distanza operativa
TOH Interruttore magnetico tipo REED,Supporto Orizzontale , normalmente aperto da 5 a 50 mA REED 2 12 - 24 V 3 m118,11 pollici IP67
TOV Interruttore magnetico di tipo REED, Supporto verticale, normalmente aperto da 5 a 50 mA REED 2 12 - 24 V 3 m118,11 pollici IP67
DSL1C Interruttore magnetico di tipo REED, normalmente aperto 100 mA REED 2 3 - 24 V 2,5 m98,43 pollici IP67
T2H Interruttore magnetico ad effetto Hall,Supporto Orizzontale , normalmente aperto 5 - 25 mA HALL 2 10 - 30 V 3 m118,11 pollici IP67
T2V Interruttore magnetico ad effetto Hall, Supporto verticale, normalmente aperto 5 - 25 mA HALL 2 10 - 30 V 3 m118,11 pollici IP67
T3PH Interruttore magnetico ad effetto Hall, a 3 fili 100 mA HALL 3 10 - 28 V 3 m³ m118,11 pollici IP67
SM8 Sensore di prossimità PNP, normalmente aperto, filettatura M8x1 200 mA Prossimità 3 10 - 30 V 2 m78,74 pollici IP67 2 mm0,08 pollici
TOH

Interruttore magnetico tipo REED,Supporto Orizzontale , normalmente aperto

Corrente max.
da 5 a 50 mA
Tipo
REED
Cavi
2
Tensione
12 - 24 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
TOV

Interruttore magnetico di tipo REED, Supporto verticale, normalmente aperto

Corrente max.
da 5 a 50 mA
Tipo
REED
Cavi
2
Tensione
12 - 24 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
DSL1C

Interruttore magnetico di tipo REED, normalmente aperto

Corrente max.
100 mA
Tipo
REED
Cavi
2
Tensione
3 - 24 V
Lunghezza del cavo
2,5 m98,43 pollici
Protezione
IP67
T2H

Interruttore magnetico ad effetto Hall,Supporto Orizzontale , normalmente aperto

Corrente max.
5 - 25 mA
Tipo
HALL
Cavi
2
Tensione
10 - 30 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
T2V

Interruttore magnetico ad effetto Hall, Supporto verticale, normalmente aperto

Corrente max.
5 - 25 mA
Tipo
HALL
Cavi
2
Tensione
10 - 30 V
Lunghezza del cavo
3 m118,11 pollici
Protezione
IP67
T3PH

Interruttore magnetico ad effetto Hall, a 3 fili

Corrente max.
100 mA
Tipo
HALL
Cavi
3
Tensione
10 - 28 V
Lunghezza del cavo
3 m³ m118,11 pollici
Protezione
IP67
SM8

Sensore di prossimità PNP, normalmente aperto, filettatura M8x1

Corrente max.
200 mA
Tipo
Prossimità
Cavi
3
Tensione
10 - 30 V
Lunghezza del cavo
2 m78,74 pollici
Protezione
IP67
Distanza operativa
2 mm0,08 pollici

Temperatura di esercizio: 5 - 60 °C (40 - 140 °F) Emissioni acustiche (pressione sonora): ≤ 70 dB(A) in qualsiasi direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.
