Pinze

BLQ-E

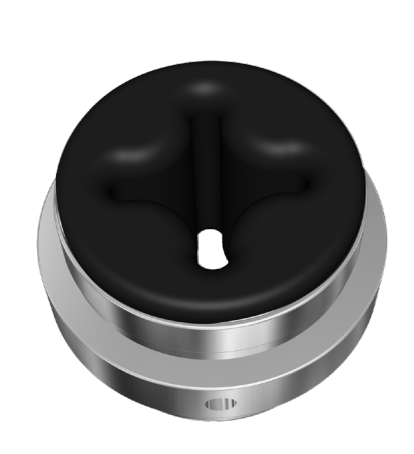

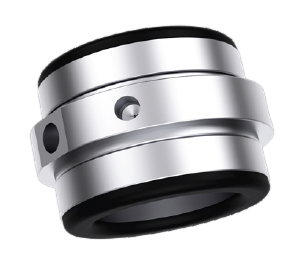

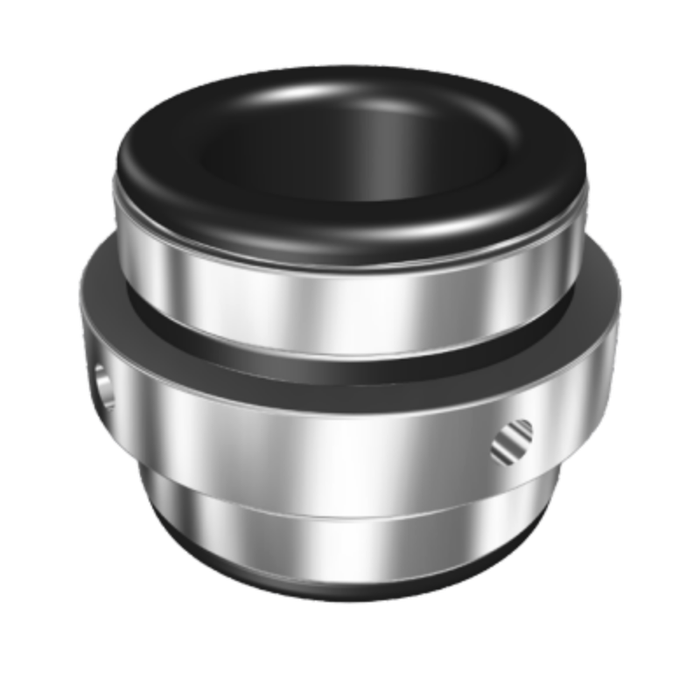

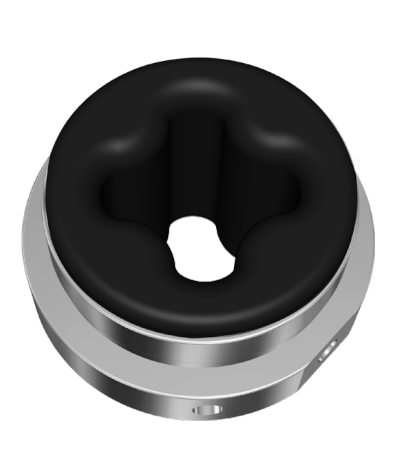

BLQ-E è una pinza pneumatica in gomma ad espansione per presa esterna, in grado di afferrare oggetti fino al 40% più grandi del suo diametro di presa ( Diametro da sgonfia), ideale per la movimentazione delicata di componenti fragili.

Modelli

BLQ-E è una pinza pneumatica in gomma ad espansione per la presa esterna. La sua struttura consente a ciascun modello di gestire un’ampia varietà di forme grazie al gonfiaggio attorno al pezzo.

Vantaggi

  • Un’unica pinza è in grado di gestire pezzi di diverse dimensioni, grazie alla sua capacità di afferrare oggetti fino al 40% più grandi rispetto al suo Diametro da sgonfia.
  • Manipolazione delicata grazie al controllo della pressione all'interno della pinza.
  • La distribuzione della forza su un’ampia superficie consente una presa delicata ma sicura anche in presenza di carichi pesanti.
  • Particolarmente adatto alla presa di oggetti in vetro e plastica: il tipo di contatto non danneggia il pezzo.
  • Ampia gamma di dimensioni per oggetti con diametro compreso tra 5 e 105 mm.
  • Non richiede lubrificazione.
  • Lunga durata anche in ambienti polverosi grazie all’assenza di guarnizioni o cuscinetti.

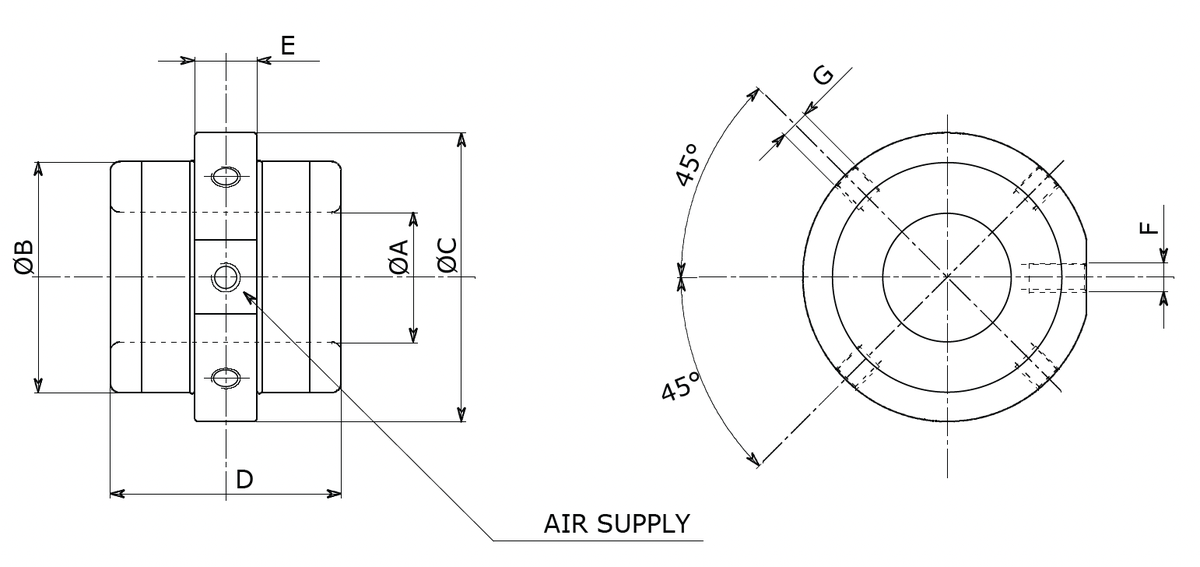

Metrico Imperiale
Modello e Descrizione Datasheet Modello 3D Peso Diametro di lavoro applicabile Peso di carico consigliato Pressione max. con pezzo Pressione max. a vuoto Temperatura di esercizio Capacità di carico Lubrificazione Tipo di gomma
BLQ-E-5-15-P-10-L-SM-1,5-N-E-N Presa esterna – versione neoprene 60 g2 once 5,00-15,00 mm0,20-0,59 pollici 1,40 kg3,10 libbre 1,5 bar20 psi 0,75 bar10 psi -18/74 °C0/165 °F 1,8-5,0 kg4,0-11,0 libbre Non consentita Neoprene
BLQ-E-10-25-P-15-L-SM-1,5-N-E-N Presa esterna – versione neoprene 145 g5 once 10,00-25,00 mm0,39-0,98 pollici 3,80 kg8,38 libbre 1,5 bar20 psi 0,75 bar10 psi -18/74 °C0/165 °F 4,1-12,3 kg9,0-27,0 libbre Non consentita Neoprene
BLQ-E-15-35-P-20-L-SM-1,5-N-E-N Presa esterna – versione neoprene 210 g7,5 once 15,00-35,00 mm0,59-1,38 pollici 9,00 kg19,84 libbre 1,5 bar20 psi 0,75 bar10 psi -18/74 °C0/165 °F 9,1-16,3 kg20,0-36,0 libbre Non consentita Neoprene
BLQ-E-20-45-P-25-L-SM-1,5-N-E-N Presa esterna – versione neoprene 285 g10 once 20,00-45,00 mm0,79-1,77 pollici 9,00 kg19,84 libbre 1,5 bar20 psi 0,75 bar10 psi -18/74 °C0/165 °F 9,1-22,7 kg20,0-50,0 libbre Non consentita Neoprene
BLQ-E-5-15-P-10-L-SM-1-N-S-N Presa esterna – versione silicone 60 g2 once 5,00-15,00 mm0,20-0,59 pollici 1,40 kg3,10 libbre 1 bar15 psi 0,75 bar10 psi -30/160 °C-22/320 °F 1,4-3,8 kg3,0-8,3 libbre Non consentita Silicone
BLQ-E-10-25-P-15-L-SM-1-N-S-N Presa esterna – versione silicone 130 g4,5 once 10,00-25,00 mm0,39-0,98 pollici 3,00 kg6,61 libbre 1 bar15 psi 0,75 bar10 psi -30/160 °C-22/320 °F 3,0-9,2 kg6,8-20,3 libbre Non consentita Silicone
BLQ-E-15-35-P-20-L-SM-1-N-S-N Presa esterna – versione silicone 210 g7,5 once 15,00-35,00 mm0,59-1,38 pollici 7,00 kg15,43 libbre 1 bar15 psi 0,75 bar10 psi -30/160 °C-22/320 °F 6,8-12,2 kg15,0-27,0 libbre Non consentita Silicone
BLQ-E-20-45-P-25-L-SM-1-N-S-N Presa esterna – versione silicone 260 g9 once 20,00-45,00 mm0,79-1,77 pollici 7,00 kg15,43 libbre 1 bar15 psi 0,75 bar10 psi -30/160 °C-22/320 °F 6,8-17,0 kg15,0-37,5 libbre Non consentita Silicone
BLQ-E-5-15-P-10-L-SM-1,5-N-E-N

Presa esterna – versione neoprene

Datasheet
Modello 3D
Peso
60 g2 once
Diametro di lavoro applicabile
5,00-15,00 mm0,20-0,59 pollici
Peso di carico consigliato
1,40 kg3,10 libbre
Pressione max. con pezzo
1,5 bar20 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-18/74 °C0/165 °F
Capacità di carico
1,8-5,0 kg4,0-11,0 libbre
Lubrificazione
Non consentita
Tipo di gomma
Neoprene
BLQ-E-10-25-P-15-L-SM-1,5-N-E-N

Presa esterna – versione neoprene

Datasheet
Modello 3D
Peso
145 g5 once
Diametro di lavoro applicabile
10,00-25,00 mm0,39-0,98 pollici
Peso di carico consigliato
3,80 kg8,38 libbre
Pressione max. con pezzo
1,5 bar20 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-18/74 °C0/165 °F
Capacità di carico
4,1-12,3 kg9,0-27,0 libbre
Lubrificazione
Non consentita
Tipo di gomma
Neoprene
BLQ-E-15-35-P-20-L-SM-1,5-N-E-N

Presa esterna – versione neoprene

Datasheet
Modello 3D
Peso
210 g7,5 once
Diametro di lavoro applicabile
15,00-35,00 mm0,59-1,38 pollici
Peso di carico consigliato
9,00 kg19,84 libbre
Pressione max. con pezzo
1,5 bar20 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-18/74 °C0/165 °F
Capacità di carico
9,1-16,3 kg20,0-36,0 libbre
Lubrificazione
Non consentita
Tipo di gomma
Neoprene
BLQ-E-20-45-P-25-L-SM-1,5-N-E-N

Presa esterna – versione neoprene

Datasheet
Modello 3D
Peso
285 g10 once
Diametro di lavoro applicabile
20,00-45,00 mm0,79-1,77 pollici
Peso di carico consigliato
9,00 kg19,84 libbre
Pressione max. con pezzo
1,5 bar20 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-18/74 °C0/165 °F
Capacità di carico
9,1-22,7 kg20,0-50,0 libbre
Lubrificazione
Non consentita
Tipo di gomma
Neoprene
BLQ-E-5-15-P-10-L-SM-1-N-S-N

Presa esterna – versione silicone

Datasheet
Modello 3D
Peso
60 g2 once
Diametro di lavoro applicabile
5,00-15,00 mm0,20-0,59 pollici
Peso di carico consigliato
1,40 kg3,10 libbre
Pressione max. con pezzo
1 bar15 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-30/160 °C-22/320 °F
Capacità di carico
1,4-3,8 kg3,0-8,3 libbre
Lubrificazione
Non consentita
Tipo di gomma
Silicone
BLQ-E-10-25-P-15-L-SM-1-N-S-N

Presa esterna – versione silicone

Datasheet
Modello 3D
Peso
130 g4,5 once
Diametro di lavoro applicabile
10,00-25,00 mm0,39-0,98 pollici
Peso di carico consigliato
3,00 kg6,61 libbre
Pressione max. con pezzo
1 bar15 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-30/160 °C-22/320 °F
Capacità di carico
3,0-9,2 kg6,8-20,3 libbre
Lubrificazione
Non consentita
Tipo di gomma
Silicone
BLQ-E-15-35-P-20-L-SM-1-N-S-N

Presa esterna – versione silicone

Datasheet
Modello 3D
Peso
210 g7,5 once
Diametro di lavoro applicabile
15,00-35,00 mm0,59-1,38 pollici
Peso di carico consigliato
7,00 kg15,43 libbre
Pressione max. con pezzo
1 bar15 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-30/160 °C-22/320 °F
Capacità di carico
6,8-12,2 kg15,0-27,0 libbre
Lubrificazione
Non consentita
Tipo di gomma
Silicone
BLQ-E-20-45-P-25-L-SM-1-N-S-N

Presa esterna – versione silicone

Datasheet
Modello 3D
Peso
260 g9 once
Diametro di lavoro applicabile
20,00-45,00 mm0,79-1,77 pollici
Peso di carico consigliato
7,00 kg15,43 libbre
Pressione max. con pezzo
1 bar15 psi
Pressione max. a vuoto
0,75 bar10 psi
Temperatura di esercizio
-30/160 °C-22/320 °F
Capacità di carico
6,8-17,0 kg15,0-37,5 libbre
Lubrificazione
Non consentita
Tipo di gomma
Silicone

Pressione d'esercizio 2 - 8 bar Temperatura ambiente 5 - 60 °C (neoprene: -18 / 74 °C / silicone: -30 / 160 °C)Emissioni sonore (pressione sonora) ≤ 70 dB(A) in ogni direzione

Le dimensioni sono indicative e soggette a variazioni dovute a miglioramenti tecnici. Ci riserviamo il diritto di apportare modifiche senza preavviso.
