Schraubstöcke

MIR

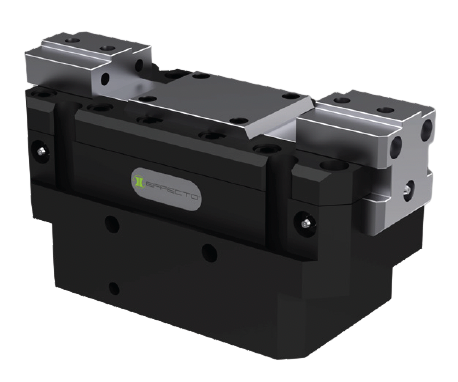

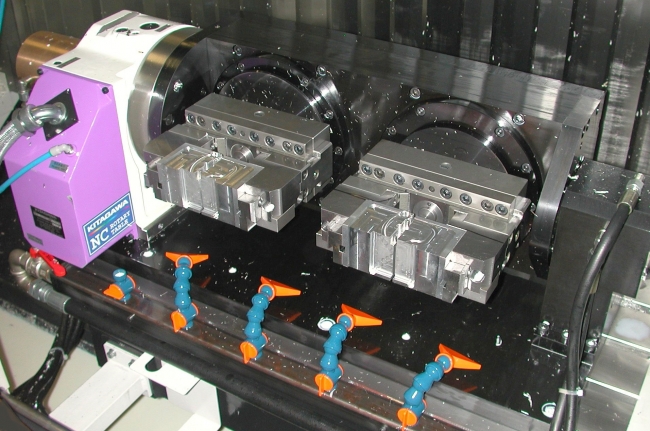

MIR ist ein hydraulischer, selbstzentrierender 2-Backen-Schraubstock für Bearbeitungszentren und kundenspezifische Hochleistungsmaschinen. Die robuste, flache Bauweise eignet sich ideal für Anwendungen mit hohem Materialabtrag sowie für Gewinde- und Bohrbearbeitungen.

Modelle

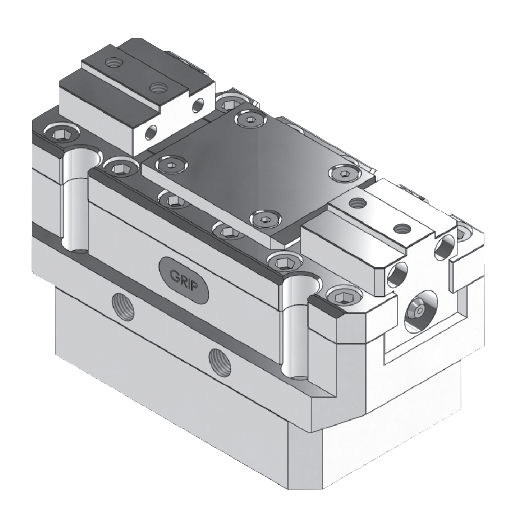

MIR ist ein hydraulisch betätigter, selbstzentrierender 2-Backen-Schraubstock für die hochpräzise Werkstückspannung in Bearbeitungszentren und kundenspezifischen Hochleistungsmaschinen. Die robuste, flache Bauweise eignet sich ideal für Anwendungen mit hohem Materialabtrag sowie für Gewinde- und Bohrbearbeitungen. Erhältlich mit Standardhub oder großem Hub.

Vorteile

  • Präzise „ Keil-Haken-Mechanismus “ gewährleistet Bearbeitungsgenauigkeit.
  • Hochkraftantrieb für sicheres Spannen.
  • Erweiterter Spannbereich durch lange Backenführung.
  • Optimale Backenführungen (gehärtet, robust, spielarm) ermöglichen hohe Spannkräfte und eine lange Lebensdauer.
  • Hydraulikdruck bis zu 60 bar; 200 bar Auf Anfrage.
  • Optimiertes Schmiersystem für gleichbleibend hohe Spannkräfte und eine lange Lebensdauer.
  • Alle Funktionsteile sind gehärtet und geschliffen, um eine hohe Wiederholgenauigkeit zu gewährleisten.
  • Dank Überdruck, Backen und Abstreifern, die das Eindringen von Fremdkörpern verhindern oder einschränken, für schmutzige und staubige Umgebungen geeignet.



Metrisch Imperial
Modell & Beschreibung Datenblatt 3D-Modell Luftverbrauch Doppelhub Gewicht Hub pro Backe Schließkraft Pro Backe bei maximalem Druck Gesamt Schließkraft bei maximalem Druck Druck Wiederholbarkeit
MIR-65-H-5,5-C-60-N-B-N Ausführung mit kurzem Hub 32,44 cm³1,98 in³ 3,64 kg8,02 lb 5,5 mm0,22 Zoll 4427 N995,4 lb 8855 N1990,8 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR-65-H-10-C-60-N-B-N Ausführung mit langem Hub 32,44 cm³1,98 in³ 3,64 kg8,02 lb 10 mm0,39 Zoll 2458 N552,7 lb 4917 N1105,4 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR65 – Kurzer Hub (200 bar) Ausführung mit kurzem Hub 3,64 kg8,02 lb 5,5 mm0,22 Zoll 4427 N995,4 lb 8855 N1990,8 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR65 – Langer Hub (200 bar) Ausführung mit langem Hub 3,64 kg8,02 lb 10 mm0,39 Zoll 2458 N552,7 lb 4917 N1105,4 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR-90-H-7,5-C-60-N-B-N Ausführung mit kurzem Hub 102,43 cm³6,25 in³ 8,90 kg19,62 lb 7,5 mm0,30 Zoll 10631 N2390,2 lb 21263 N4780,4 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR-90-H-13,6-C-60-N-B-N Ausführung mit langem Hub 102,43 cm³6,25 in³ 8,90 kg19,62 lb 13,5 mm0,53 Zoll 5907 N1328,0 lb 11814 N2656,0 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR90 – Kurzer Hub (200 bar) Ausführung mit kurzem Hub 8,90 kg19,62 lb 7,5 mm0,30 Zoll 10631 N2390,2 lb 21263 N4780,4 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR90 – langer Hub (200 bar) Ausführung mit langem Hub 8,90 kg19,62 lb 13,5 mm0,53 Zoll 5907 N1328,0 lb 11814 N2656,0 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR-120-H-10-C-60-N-B-N Ausführung mit kurzem Hub 230,76 cm³14,08 in³ 22,98 kg50,66 lb 10 mm0,39 Zoll 17897 N4023,6 lb 35794 N8047,2 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR-120-H-18-C-60-N-B-N Ausführung mit langem Hub 230,76 cm³14,08 in³ 22,98 kg50,66 lb 18 mm0,71 Zoll 9949 N2236,9 lb 19899 N4473,7 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR120 – Kurzer Hub (200 bar) Ausführung mit kurzem Hub 22,98 kg50,66 lb 10 mm0,39 Zoll 17897 N4023,6 lb 35794 N8047,2 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR120 – Langer Hub (200 bar) Ausführung mit langem Hub 22,98 kg50,66 lb 18 mm0,71 Zoll 9949,5 N2236,9 lb 19899 N4473,7 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR-135-H-11,5-C-60-N-B-N Ausführung mit kurzem Hub 330,29 cm³20,16 in³ 34,80 kg76,72 lb 11,5 mm0,45 Zoll 22236 N4999,2 lb 44473 N9998,4 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR-135-H-20,6-C-60-N-B-N Ausführung mit langem Hub 330,29 cm³20,16 in³ 34,80 kg76,72 lb 20,6 mm0,81 Zoll 12358 N2778,4 lb 24717 N5556,9 lb 12 – 60 bar174–870 psi ±0,01 mm±0,0004 Zoll
MIR135 – Kurzer Hub (200 bar) Ausführung mit kurzem Hub 34,80 kg76,72 lb 11,5 mm0,45 Zoll 22236 N4999,2 lb 44473 N9998,4 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR135 – Langhub (200 bar) Ausführung mit langem Hub 34,80 kg76,72 lb 20,6 mm0,81 Zoll 12358 N2778,4 lb 24717 N5556,9 lb 200 bar2900,8 psi ±0,01 mm±0,0004 Zoll
MIR-65-H-5,5-C-60-N-B-N

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
32,44 cm³1,98 in³
Gewicht
3,64 kg8,02 lb
Hub pro Backe
5,5 mm0,22 Zoll
Schließkraft Pro Backe bei maximalem Druck
4427 N995,4 lb
Gesamt Schließkraft bei maximalem Druck
8855 N1990,8 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR-65-H-10-C-60-N-B-N

Ausführung mit langem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
32,44 cm³1,98 in³
Gewicht
3,64 kg8,02 lb
Hub pro Backe
10 mm0,39 Zoll
Schließkraft Pro Backe bei maximalem Druck
2458 N552,7 lb
Gesamt Schließkraft bei maximalem Druck
4917 N1105,4 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR65 – Kurzer Hub (200 bar)

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Gewicht
3,64 kg8,02 lb
Hub pro Backe
5,5 mm0,22 Zoll
Schließkraft Pro Backe bei maximalem Druck
4427 N995,4 lb
Gesamt Schließkraft bei maximalem Druck
8855 N1990,8 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR65 – Langer Hub (200 bar)

Ausführung mit langem Hub

Datenblatt
3D-Modell
Gewicht
3,64 kg8,02 lb
Hub pro Backe
10 mm0,39 Zoll
Schließkraft Pro Backe bei maximalem Druck
2458 N552,7 lb
Gesamt Schließkraft bei maximalem Druck
4917 N1105,4 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR-90-H-7,5-C-60-N-B-N

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
102,43 cm³6,25 in³
Gewicht
8,90 kg19,62 lb
Hub pro Backe
7,5 mm0,30 Zoll
Schließkraft Pro Backe bei maximalem Druck
10631 N2390,2 lb
Gesamt Schließkraft bei maximalem Druck
21263 N4780,4 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR-90-H-13,6-C-60-N-B-N

Ausführung mit langem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
102,43 cm³6,25 in³
Gewicht
8,90 kg19,62 lb
Hub pro Backe
13,5 mm0,53 Zoll
Schließkraft Pro Backe bei maximalem Druck
5907 N1328,0 lb
Gesamt Schließkraft bei maximalem Druck
11814 N2656,0 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR90 – Kurzer Hub (200 bar)

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Gewicht
8,90 kg19,62 lb
Hub pro Backe
7,5 mm0,30 Zoll
Schließkraft Pro Backe bei maximalem Druck
10631 N2390,2 lb
Gesamt Schließkraft bei maximalem Druck
21263 N4780,4 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR90 – Langhub (200 bar)

Ausführung mit langem Hub

Datenblatt
3D-Modell
Gewicht
8,90 kg19,62 lb
Hub pro Backe
13,5 mm0,53 Zoll
Schließkraft Pro Backe bei maximalem Druck
5907 N1328,0 lb
Gesamt Schließkraft bei maximalem Druck
11814 N2656,0 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR-120-H-10-C-60-N-B-N

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
230,76 cm³14,08 in³
Gewicht
22,98 kg50,66 lb
Hub pro Backe
10 mm0,39 Zoll
Schließkraft Pro Backe bei maximalem Druck
17897 N4023,6 lb
Gesamt Schließkraft bei maximalem Druck
35794 N8047,2 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR-120-H-18-C-60-N-B-N

Ausführung mit langem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
230,76 cm³14,08 in³
Gewicht
22,98 kg50,66 lb
Hub pro Backe
18 mm0,71 Zoll
Schließkraft Pro Backe bei maximalem Druck
9949 N2236,9 lb
Gesamt Schließkraft bei maximalem Druck
19899 N4473,7 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR120 – Kurzer Hub (200 bar)

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Gewicht
22,98 kg50,66 lb
Hub pro Backe
10 mm0,39 Zoll
Schließkraft Pro Backe bei maximalem Druck
17897 N4023,6 lb
Gesamt Schließkraft bei maximalem Druck
35794 N8047,2 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR120 – Langer Hub (200 bar)

Ausführung mit langem Hub

Datenblatt
3D-Modell
Gewicht
22,98 kg50,66 lb
Hub pro Backe
18 mm0,71 Zoll
Schließkraft Pro Backe bei maximalem Druck
9949,5 N2236,9 lb
Gesamt Schließkraft bei maximalem Druck
19899 N4473,7 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR-135-H-11,5-C-60-N-B-N

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
330,29 cm³20,16 in³
Gewicht
34,80 kg76,72 lb
Hub pro Backe
11,5 mm0,45 Zoll
Schließkraft Pro Backe bei maximalem Druck
22236 N4999,2 lb
Gesamt Schließkraft bei maximalem Druck
44473 N9998,4 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR-135-H-20,6-C-60-N-B-N

Ausführung mit langem Hub

Datenblatt
3D-Modell
Luftverbrauch Doppelhub
330,29 cm³20,16 in³
Gewicht
34,80 kg76,72 lb
Hub pro Backe
20,6 mm0,81 Zoll
Schließkraft Pro Backe bei maximalem Druck
12358 N2778,4 lb
Gesamt Schließkraft bei maximalem Druck
24717 N5556,9 lb
Druck
12 – 60 bar174–870 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR135 – Kurzer Hub (200 bar)

Ausführung mit kurzem Hub

Datenblatt
3D-Modell
Gewicht
34,80 kg76,72 lb
Hub pro Backe
11,5 mm0,45 Zoll
Schließkraft Pro Backe bei maximalem Druck
22236 N4999,2 lb
Gesamt Schließkraft bei maximalem Druck
44473 N9998,4 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll
MIR135 – Langhub (200 bar)

Ausführung mit langem Hub

Datenblatt
3D-Modell
Gewicht
34,80 kg76,72 lb
Hub pro Backe
20,6 mm0,81 Zoll
Schließkraft Pro Backe bei maximalem Druck
12358 N2778,4 lb
Gesamt Schließkraft bei maximalem Druck
24717 N5556,9 lb
Druck
200 bar2900,8 psi
Wiederholbarkeit
±0,01 mm±0,0004 Zoll

Verfügbare Ausführungen: 60 und 200 bar Umgebungstemperatur 5 – 60 °C Schallpegel (Schalldruckpegel) ≤ 70 dB(A) in jede Richtung

Die angegebenen Abmessungen sind Richtwerte und können sich aufgrund technischer Weiterentwicklungen ändern. Änderungen ohne vorherige Ankündigung vorbehalten.

Ähnliche Produkte

Schraubstöcke
HIR

HIR ist ein hydraulischer, selbstzentrierender 2-Backen-Schraubstock, der für den Einbau in den Maschinentisch konzipiert ist, um den Platzbedarf zu reduzieren und die Steifigkeit zu erhöhen.
Schraubstöcke
UVH

UVH ist ein hydraulisch betätigter, selbstzentrierender 2-Backen-Schraubstock in kompakter Bauweise mit hoher Spannkraft.

Konstruktion

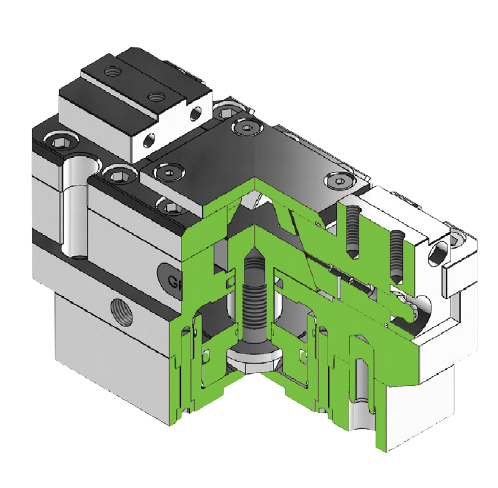

Automatische Schraubstöcke kombinieren einen präzisen Keilhakenmechanismus mit einem kompakten, kubischen Grundkörper für die präzise 6-Seiten-Bearbeitung.

Gehärtete Backenführungen mit minimalem Umkehrspiel sorgen für hohe Spannkräfte und eine lange Lebensdauer. Die flache Bauweise maximiert den verfügbaren Maschinenraum und ermöglicht der Spindel uneingeschränkten Zugang zum Werkstück.
