Greifer

PM

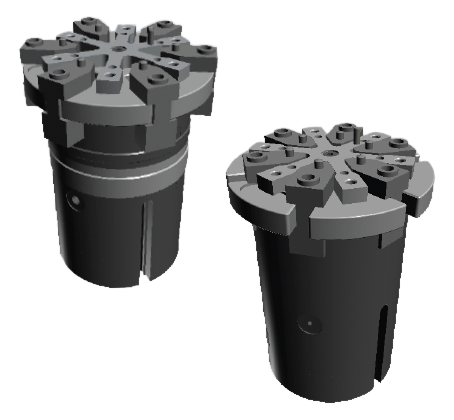

PM ist ein innovativer pneumatischer Greifer mit 4 oder 6 Backen für das Handling und die Montage von O-Ringen und Dichtungen, ausgestattet mit Vorrichtungen zum Aufweiten und Ausstoßen.

Modelle Konstruktion Downloads

Modelle

PM ist ein innovativer pneumatischer Greifer mit 4 oder 6 Backen für die Handhabung und Montage von O-Ringen.

Vorteile

Für die Montage sind zwei Geräte vorgesehen: eines zum Aufspannen der Dichtung und ein weiteres zum Auswerfen.
Möglichkeit, besonders dicke Dichtungen zu montieren und sie in Sitzen in einem bestimmten Abstand zum Körperende zu positionieren.
einstellbar Hub, geeignet für verschiedene O-Ring-Größen.
Robuste und leichte Konstruktion aus eloxierter Aluminiumlegierung.

Modell & Beschreibung	Gewicht	Hub pro Backe	Nr. von Backen	Ejektorhub	Wiederholgenauigkeit	Theoretische Öffnungskraft pro Backe bei 6 bar	Ejektorkraft bei 6 bar
PM06-3-P-8-L-SM-8-N-B-S Parallele sechs Finger – „ einstellbar “-Schlag	1,30 kg2,86 lb	1,75 – 8 mm0,07 – 0,31 Zoll	6	7,5 mm0,29 Zoll	±0,05 mm±0,0020 Zoll	158 N35,52 lbf	570 N128 lbf
PM06-4-P-8-L-SM-8-N-B-S Sechs parallele Finger – fester Hub	1,20 kg2,65 lb	8 mm0,31 Zoll	6	7,5 mm0,29 Zoll	±0,05 mm±0,0020 Zoll	158 N35,52 lbf	570 N128 lbf
PM04-0-P-5-L-SM-8-N-B-S Vier Finger	1,00 kg2,20 lb	1,85 – 5 mm0,07 – 0,20 Zoll	4	5 mm0,2 Zoll	±0,05 mm±0,0020 Zoll	158 N35,52 lbf	570 N128 lbf

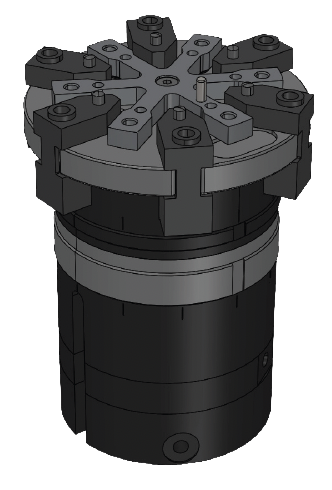

PM06-3-P-8-L-SM-8-N-B-S

Parallele sechs Finger – „ einstellbar “-Schlag

Datenblatt
3D-Modell
Gewicht: 1,30 kg2,86 lb
Hub pro Backe: 1,75 – 8 mm0,07 – 0,31 Zoll
Nr. von Backen: 6
Ejektorhub: 7,5 mm0,29 Zoll
Wiederholgenauigkeit: ±0,05 mm±0,0020 Zoll
Theoretische Öffnungskraft pro Backe bei 6 bar: 158 N35,52 lbf
Ejektorkraft bei 6 bar: 570 N128 lbf

PM06-4-P-8-L-SM-8-N-B-S

Sechs Finger parallel – fester Hub

Datenblatt
3D-Modell
Gewicht: 1,20 kg2,65 lb
Hub pro Backe: 8 mm0,31 Zoll
Nr. von Backen: 6
Ejektorhub: 7,5 mm0,29 Zoll
Wiederholgenauigkeit: ±0,05 mm±0,0020 Zoll
Theoretische Öffnungskraft pro Backe bei 6 bar: 158 N35,52 lbf
Ejektorkraft bei 6 bar: 570 N128 lbf

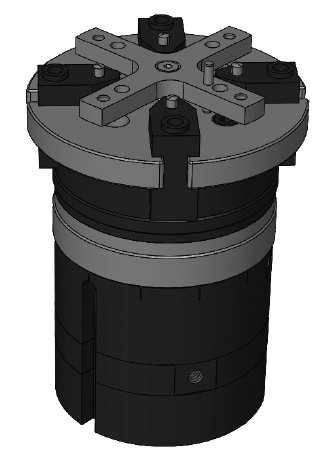

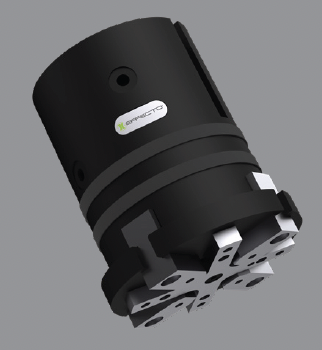

PM04-0-P-5-L-SM-8-N-B-S

Vier Finger

Datenblatt
3D-Modell
Gewicht: 1,00 kg2,20 lb
Hub pro Backe: 1,85 – 5 mm0,07 – 0,20 Zoll
Nr. von Backen: 4
Ejektorhub: 5 mm0,2 Zoll
Wiederholgenauigkeit: ±0,05 mm±0,0020 Zoll
Theoretische Öffnungskraft pro Backe bei 6 bar: 158 N35,52 lbf
Ejektorkraft bei 6 bar: 570 N128 lbf

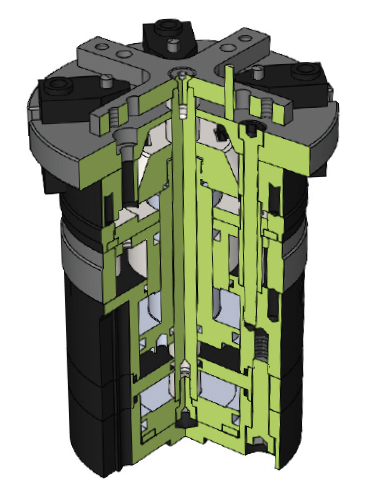

Konstruktion

EFFECTO Pneumatische Greifer sind auf Langlebigkeit ausgelegt und verfügen über ein „ Keil-Haken-Mechanismus “, das eine „ Hochleistung “-Kraftübertragung sowie einen wiederholbaren, synchronisierten Greifvorgang Zyklus für Zyklus gewährleistet.

Erhältlich in 30 Ausführungen und verschiedenen Größen – von kompakten Greifern für beengte Arbeitsbereiche bis hin zu größeren Modellen für Hochleistungsanwendungen – verfügt jedes Modell über eine hervorragende Backenführung für präzises Handling und einfache Wartung unter rauen Umgebungen.

Downloads

Modell & Beschreibung	Datenblatt	3D-Modell
PM06-3-P-8-L-SM-8-N-B-S Parallele sechs Finger – „ einstellbar “-Schlag
PM06-4-P-8-L-SM-8-N-B-S Sechs parallele Finger – fester Hub
PM04-0-P-5-L-SM-8-N-B-S Vier Finger
