OG-A

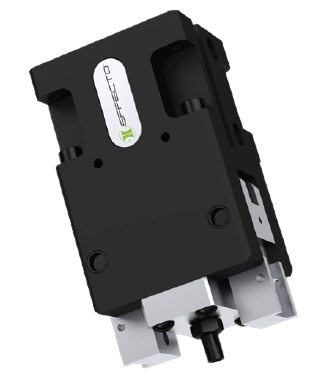

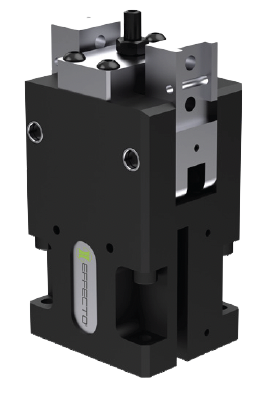

OG-A ist ein 2-Finger-Kniehebelgreifer mit hoher Greifkraft und selbsthemmendem Mechanismus, geeignet für anspruchsvolle industrielle Anwendungen.

Modelle Konstruktion Downloads Module & Zubehör

Modelle

OG-A ist ein 2-Finger-Kniehebelgreifer mit hoher Greifkraft und selbsthemmendem Mechanismus, geeignet für anspruchsvolle industrielle Anwendungen.

Vorteile

Hohe Energiedichte.
Die 180°-Backenöffnung ermöglicht das Freigeben des Werkstücks, ohne dass der Greifer aus dem Arbeitsbereich zurückgezogen werden muss.
Antriebsmechanismus, der über den gesamten Hub geführt wird.
Der Kippmechanismus sorgt für eine unumkehrbare Arretierung in der Öffnungs- und Schließposition, auch ohne Luftdruck.
Der Eröffnungszug lautet „ einstellbar “.
Ein spezielles Befestigungssystem für den Finger ermöglicht eine feine Einstellung des Greifpunkts.
Beidseitige Befestigung in zwei Schraubrichtungen für eine vielseitige und flexible Integration.
Integrierte Permanentmagnete zur direkten Überwachung der Kolbenbewegung.
Nuten zur Befestigung und Positionierung von Magnetfeldsensoren.
Luftzufuhr über Schraubanschluss oder schlauchlosen Direktanschluss.

Modell & Beschreibung	Gewicht	Hub pro Backe	Luftverbrauch Doppelhub	Empfohlenes Werkstückgewicht	Wiederholgenauigkeit	Schließkraft pro Backe bei 6 bar	Gesamte Schließkraft bei 6 bar
OG-A-16-P-90-L-SM-8-N-B-S	0,20 kg0,44 lb	90°90°	5,5 cm³0,34 in³	0,07 kg0,15 lb	±0,05 mm±0,002 Zoll	1,4 Nm12,4 in-lb	2,8 Nm
OG-A-20-P-90-L-SM-8-N-B-S	0,24 kg0,53 lb	90°90°	8,3 cm³0,51 in³	0,10 kg0,21 lb	±0,05 mm±0,002 Zoll	2 Nm17,7 in-lb	4 Nm
OG-A-25-P-90-L-SM-8-N-B-S	0,46 kg1,01 lb	90°90°	18 cm³1,10 in³	0,33 kg0,73 lb	±0,05 mm±0,002 Zoll	7 Nm62,0 in-lb	14 Nm
OG-A-32-P-90-L-SM-8-N-B-S	0,80 kg1,76 lb	90°90°	38,5 cm³2,35 in³	1,19 kg2,62 lb	±0,05 mm±0,002 Zoll	25 Nm221,3 in-lb	50 Nm
OG-A-40-P-90-L-SM-8-N-B-S	1,80 kg3,96 lb	90°90°	77 cm³4,70 in³	1,90 kg4,19 lb	±0,05 mm±0,002 Zoll	40 Nm354,0 in-lb	80 Nm
OG-A-50-P-90-L-SM-8-N-B-S	3,00 kg6,60 lb	90°90°	151 cm³9,21 in³	2,38 kg5,24 lb	±0,05 mm±0,002 Zoll	50 Nm442,5 in-lb	100 Nm
OG-A-63-P-90-L-SM-8-N-B-S	4,50 kg9,90 lb	90°90°	288 cm³17,57 in³	7,14 kg15,71 lb	±0,05 mm±0,002 Zoll	150 Nm1327,6 in-lb	300 Nm
OG-A-80-P-90-L-SM-8-N-B-S	8,00 kg17,60 lb	90°90°	585 cm³35,69 in³	10,71 kg23,57 lb	±0,05 mm±0,002 Zoll	225 Nm1991,4 in-lb	450 Nm

OG-A-16-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 0,20 kg0,44 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 5,5 cm³0,34 in³
Empfohlenes Werkstückgewicht: 0,07 kg0,15 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 1,4 Nm12,4 in-lb
Gesamte Schließkraft bei 6 bar: 2,8 Nm

OG-A-20-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 0,24 kg0,53 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 8,3 cm³0,51 in³
Empfohlenes Werkstückgewicht: 0,10 kg0,21 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 2 Nm17,7 in-lb
Gesamte Schließkraft bei 6 bar: 4 Nm

OG-A-25-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 0,46 kg1,01 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 18 cm³1,10 in³
Empfohlenes Werkstückgewicht: 0,33 kg0,73 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 7 Nm62,0 in-lb
Gesamte Schließkraft bei 6 bar: 14 Nm

OG-A-32-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 0,80 kg1,76 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 38,5 cm³2,35 in³
Empfohlenes Werkstückgewicht: 1,19 kg2,62 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 25 Nm221,3 in-lb
Gesamte Schließkraft bei 6 bar: 50 Nm

OG-A-40-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 1,80 kg3,96 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 77 cm³4,70 in³
Empfohlenes Werkstückgewicht: 1,90 kg4,19 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 40 Nm354,0 in-lb
Gesamte Schließkraft bei 6 bar: 80 Nm

OG-A-50-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 3,00 kg6,60 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 151 cm³9,21 in³
Empfohlenes Werkstückgewicht: 2,38 kg5,24 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 50 Nm442,5 in-lb
Gesamte Schließkraft bei 6 bar: 100 Nm

OG-A-63-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 4,50 kg9,90 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 288 cm³17,57 in³
Empfohlenes Werkstückgewicht: 7,14 kg15,71 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 150 Nm1327,6 in-lb
Gesamte Schließkraft bei 6 bar: 300 Nm

OG-A-80-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell
Gewicht: 8,00 kg17,60 lb
Hub pro Backe: 90°90°
Luftverbrauch Doppelhub: 585 cm³35,69 in³
Empfohlenes Werkstückgewicht: 10,71 kg23,57 lb
Wiederholgenauigkeit: ±0,05 mm±0,002 Zoll
Schließkraft pro Backe bei 6 bar: 225 Nm1991,4 in-lb
Gesamte Schließkraft bei 6 bar: 450 Nm

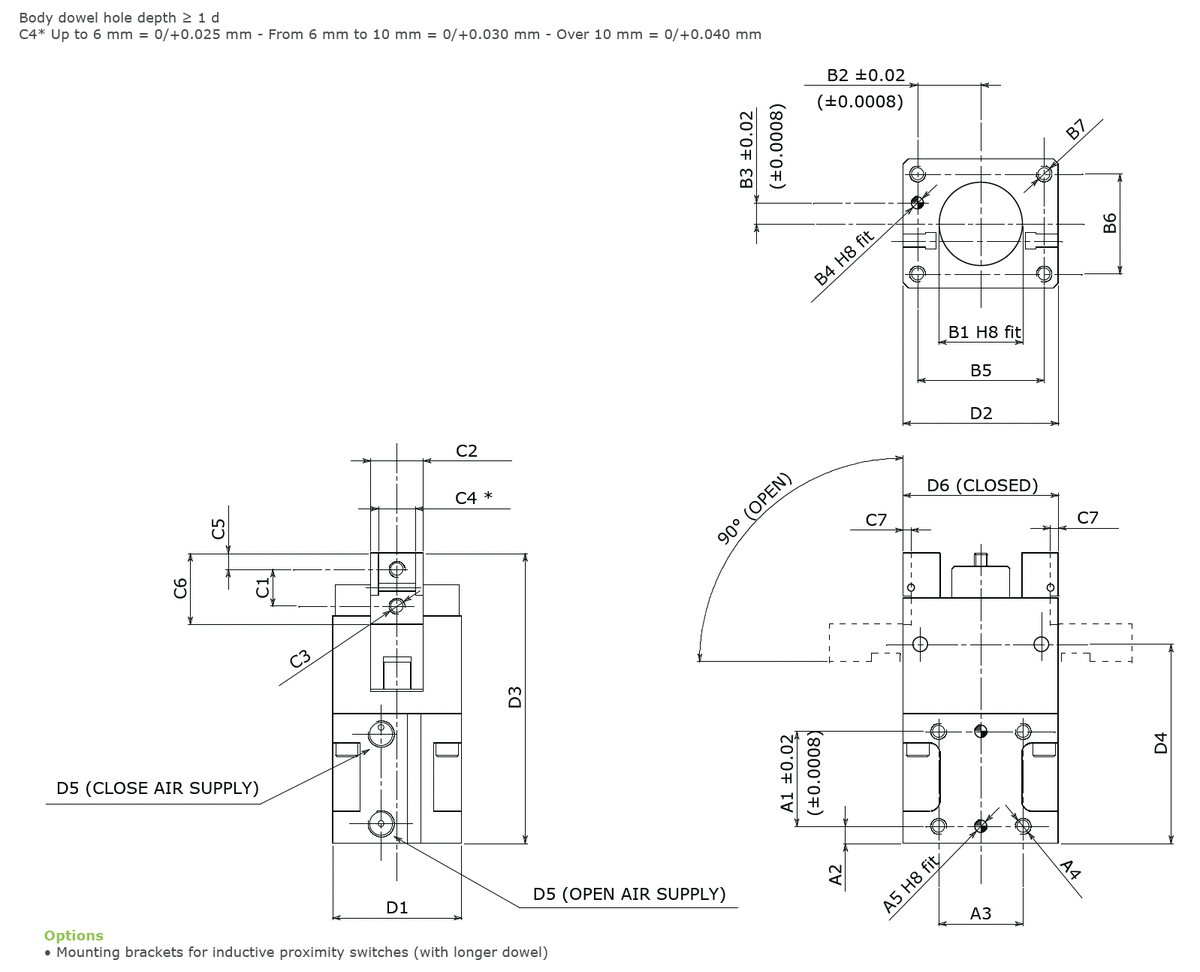

Konstruktion

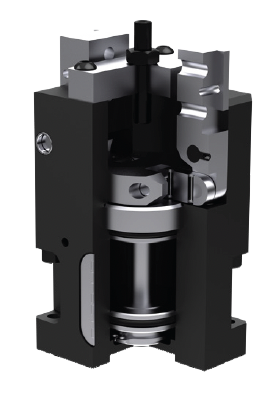

EFFECTO Pneumatische Greifer sind auf Langlebigkeit ausgelegt und verfügen über ein „ Keil-Haken-Mechanismus “, das eine „ Hochleistung “-Kraftübertragung sowie einen wiederholbaren, synchronisierten Greifvorgang Zyklus für Zyklus gewährleistet.

Erhältlich in 30 Ausführungen und verschiedenen Größen – von kompakten Greifern für beengte Arbeitsbereiche bis hin zu größeren Modellen für Hochleistungsanwendungen – verfügt jedes Modell über eine hervorragende Backenführung für präzises Handling und einfache Wartung unter rauen Umgebungen.

Downloads

Modell & Beschreibung	Datenblatt	3D-Modell
OG-A-16-P-90-L-SM-8-N-B-S
OG-A-20-P-90-L-SM-8-N-B-S
OG-A-25-P-90-L-SM-8-N-B-S
OG-A-32-P-90-L-SM-8-N-B-S
OG-A-40-P-90-L-SM-8-N-B-S
OG-A-50-P-90-L-SM-8-N-B-S
OG-A-63-P-90-L-SM-8-N-B-S
OG-A-80-P-90-L-SM-8-N-B-S

OG-A-16-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

OG-A-20-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

OG-A-25-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

OG-A-32-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

OG-A-40-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

OG-A-50-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

OG-A-63-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

OG-A-80-P-90-L-SM-8-N-B-S

Datenblatt
3D-Modell

Module & Zubehör

Greifersensoren

OG-A-Greifersensoren

Greifersensoren erfassen die Position der Greiferbacken (offen/geschlossen) zur Überprüfung in automatisierten Handhabungsabläufen.

Modell & Beschreibung	Max. Strom	Typ	Drähte	Spannung	Kabellänge	Schutz	Betriebsabstand
TOH Magnetschalter vom Typ REED, horizontale Montage, normalerweise offen	5 – 50 mA	REED	2	12–24 V	3 m118,11 Zoll	IP67
TOV Magnetschalter vom Typ REED, vertikale Montage, normalerweise offen	5 – 50 mA	REED	2	12–24 V	3 m118,11 Zoll	IP67
DSL1C Magnetschalter vom Typ REED, normalerweise offen	100 mA	REED	2	3 – 24 V	2,5 m98,43 Zoll	IP67
T2H Magnetischer Hall-Effekt-Schalter, horizontale Montage, normalerweise offen	5 – 25 mA	HALL	2	10 – 30 V	3 m118,11 Zoll	IP67
T2V Magnetischer HALL-Effekt-Schalter, vertikale Montage, normalerweise offen	5 – 25 mA	HALL	2	10 – 30 V	3 m118,11 Zoll	IP67
T3PH Magnetschalter mit Hall-Effekt, 3-Leiter	100 mA	HALL	3	10 – 28 V	3 m³ m118,11 Zoll	IP67
SM8 PNP-Näherungsschalter, Schließer, M8x1-Gewinde	200 mA	Nähe	3	10 – 30 V	2 m78,74 Zoll	IP67	2 mm0,08 Zoll

TOH

Magnetschalter vom Typ REED, horizontale Montage, normalerweise offen

Max. Strom: 5 – 50 mA
Typ: REED
Drähte: 2
Spannung: 12–24 V
Kabellänge: 3 m118,11 Zoll
Schutz: IP67

TOV

Magnetschalter vom Typ REED, vertikale Montage, normalerweise offen

Max. Strom: 5 – 50 mA
Typ: REED
Drähte: 2
Spannung: 12–24 V
Kabellänge: 3 m118,11 Zoll
Schutz: IP67

DSL1C

Magnetschalter vom Typ REED, normalerweise offen

Max. Strom: 100 mA
Typ: REED
Drähte: 2
Spannung: 3 – 24 V
Kabellänge: 2,5 m98,43 Zoll
Schutz: IP67

T2H

Magnetischer Hall-Effekt-Schalter, horizontale Montage, normalerweise offen

Max. Strom: 5 – 25 mA
Typ: HALL
Drähte: 2
Spannung: 10 – 30 V
Kabellänge: 3 m118,11 Zoll
Schutz: IP67

T2V

Magnetischer Hall-Effekt-Schalter, vertikale Montage, Öffner

Max. Strom: 5 – 25 mA
Typ: HALL
Drähte: 2
Spannung: 10 – 30 V
Kabellänge: 3 m118,11 Zoll
Schutz: IP67

T3PH

Hall-Effekt-Magnetschalter, 3-adrig

Max. Strom: 100 mA
Typ: HALL
Drähte: 3
Spannung: 10 – 28 V
Kabellänge: 3 m³ m118,11 Zoll
Schutz: IP67

SM8

PNP-Näherungsschalter, Schließer, M8x1-Gewinde

Max. Strom: 200 mA
Typ: Nähe
Drähte: 3
Spannung: 10 – 30 V
Kabellänge: 2 m78,74 Zoll
Schutz: IP67
Betriebsabstand: 2 mm0,08 Zoll
